| 产地 | 上海 |
|---|---|
| 执行标准 | 国标 |
| 品牌 | 百睿 |
| 型号 | BR-M05A |
| 质量认证 | iso9001 |

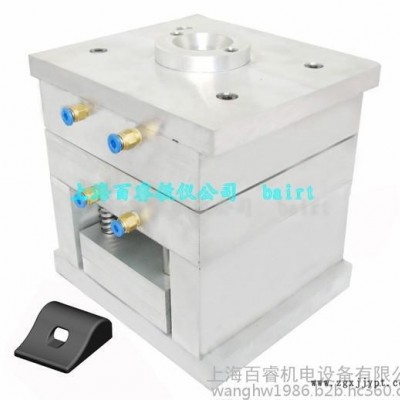

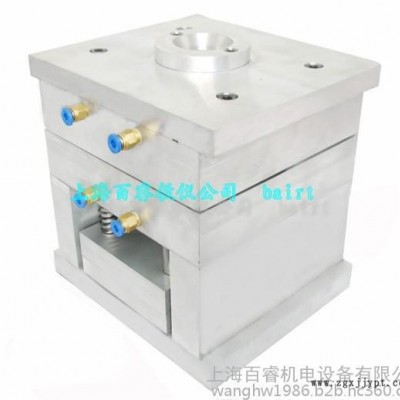

BR-M05A塑料成型工艺与模具设计拆装模型(全铝制)
包括模芯、滑块、导柱、顶杆等在内的所有部件全部采用铝合金制作，标准模具配件作防锈处理，金属连接件铝螺帽耐拆卸，体积与真实模具相似，重量只有真实模具的五分之一。
编号 | 模具名称 | 规格 |
单分型模 | 一模两件、旁浇口、顶杆顶出 | 190×180×260 |
双分型模 | 一模两件、点浇口、推板推出 | 230×160×180 |
双分型模 | 定距拉板式双分型面注塑模 | 230×160×180 |
双分型模 | 拉钩式双分形面注塑模 | 210×160×180 |
双分型模 | 定距拉板、点浇口、推板推出 | 200×160×250 |
双分型模 | 定模定距推板脱模的塑料刷注射模 | 230×160×250 |
双分型模 | 分流道拉断点浇口凝料脱落注射模 | 240×160×200 |
双分型模 | 利用拉料杆拉断点浇口凝料脱落注射模 | 240×165×200 |
双分型模 | 分流道推板脱卸点浇口凝料脱落注射模 | 240×165×210 |
双分型模 | 定距拉杆式双分型面注塑模 | 230×160×200 |
直角模 | 单分型面：侧面进料，推板推出，直角式注射模 | 220×220×240 |
直角模 | 自动脱螺纹的墨水瓶盖直角式注射模 | 180×150×260 |
瓣合模 | 斜滑块、斜导柱同在动模的三瓣合注射模 | 210 ×170×220 |
瓣合模 | 垂直分型面斜滑块瓣合结构注射模 | 200×200×250 |
弹簧抽芯模 | 两侧短距离弹簧抽芯结构、八字形潜伏浇口进料、顶杆顶出、复位杆复位的注射模 | 230×230×250 |
弹簧抽芯模 | 弹簧侧抽芯、潜伏浇口结构注射模 | 165×165×220 |
镶件模 | 双分型面带有单面活动镶件的注射模 | 180×190×220 |
镶件模 | 带双面活动镶件弹簧先复位的注射模 | 240×230×200 |
斜分模 | 导柱在动模，滑块在定模的斜向分型结构注射模 | 220×220×180 |
推管模 | 一模两件、潜伏浇口、推管推出、复位杆复位 | 200×220×260 |
推管模 | 爪形浇口推杆推管联合脱模的注射模 | 250×170×220 |
外抽芯模 | 薄膜浇口、斜导柱、斜滑块在定模的支承座注射模 | 220×210×240 |
外抽芯模 | 人字形圆弧进料浇口、顶杆顶出、斜导柱在定模、斜滑块在动模的注射模 | 200×200×320 |
内顶模 | 斜滑块推杆顶出式内抽芯注射模 | 200×270×165 |
内抽芯模 | 一模两件、内侧凹斜滑块内抽芯注射模 | 310×150×170 |
先复位模 | 铰链式先复位注射模 | 290×200×230 |
二次抽芯模 | 二级顺序侧抽芯注射模 | 190×200×220 |
二次顶出模 | 八字摆杆超前二次顶出注射模 | 200×160×240 |
二次顶出模 | U型限制架式二级顶出结构 | 240×160×220 |
二次顶出模 | 斜锲拉钩式二级推出机构 | 240×160×210 |
二次顶出模 | 摆块拉杆式二级推出机构 | 240×160×220 |
热流道模 | 典型热流道模 | 220×180×200 |
热流道模 | 内热式热流道模 | 320×180×200 |
热流道模 | 外热式热流道模 | 320×180×200 |
压铸模 | 铝压铸模 | 220×190×190 |
压注模 | 典型压注模 | 220×180×190 |
压注模 | 上加料柱塞式压注模 | 220×180×190 |
压注模 | 下加料柱塞式压注模 | 220×180×190 |
压注模 | 粉末冶金压注模 | 220×160×250 |
压塑模 | 单分型面压塑模 | 220×160×160 |
压塑模 | 双分型面压塑模 | 220×160×240 |
压塑模 | 垂直分型面压塑模 | 210×180×170 |
压塑模 | 简单半溢式压塑模 | 180×120×140 |
压塑模 | 简单不溢式压塑模 | 180×140×140 |
压塑模 | 固定式压塑模 | 160×160×240 |
压塑模 | 球形手柄压塑模 | ￠140×200 |
吹塑模 | 组合式吹塑模 | 210×160×120 |
吹塑模 | 压入式吹塑模 | 200×150×140 |
吹塑模 | 上吹口吹塑模 | 200×160×160 |
吹塑模 | 下吹口吹塑模 | 200×170×140 |
吹塑模 | 螺丝紧固式吹塑模 | 230×180×140 |
吸塑模 | 真空吸塑模 | 200×180×160 |
吸塑模 | 压缩空气成型模具 | 200×180×160 |
挤塑模 | 芯棒式挤出机头（薄膜挤出） | ￠140×200 |
挤塑模 | 十字式挤出机头（管材挤出） | ￠140×200 |
挤塑模 | 直管式挤出机头（管材挤出） | ￠140×180 |
挤塑模 | 弯管式挤出机头（管材挤出） | 150×130×130 |
挤塑模 | 旁侧式挤出机头（管材挤出） | 165×150×120 |
挤塑模 | 螺旋式挤出机头（薄膜挤出） | ￠160×200 |
挤塑模 | 旋转式挤出机头 | 200×160×140 |
挤塑模 | 挤压式包覆机头（线材挤出） | 200×160×120 |
挤塑模 | 套管式包覆机头（线材挤出） | 150×150×110 |
挤塑模 | 流线型机头 | ￠110×230 |
挤塑模 | 板式机头（型材挤出） | ￠140×150 |
模构1 | 导滑板抽芯结构注射模 | 200×170×170 |
模构2 | 液压抽芯机构的基本结构 | 200×160×180 |
模构3 | 齿轴齿条斜抽芯机构 | 200×160×180 |
模构4 | 弹簧抽芯，端面限位机构 | 200×160×180 |
模构5 | 弹簧定模抽芯，滚轮锁紧机构 | 220×200×180 |
模构6 | 弹压式弹簧斜抽芯机构 | 220×180×190 |
模构8 | 横向脱螺纹的机动脱模结构注射模 | 220×180×190 |
模构9 | 轴向螺纹的机动脱磨结构注射模 | 220×180×190 |
模构10 | 液压传动齿条齿轮脱螺纹结构注射模 | 220×180×190 |
模构11 | 齿条齿轮脱螺纹结构注射模 | 220×180×190 |
模构12 | 大螺距的螺旋杆、齿轮脱螺纹结构注射模 | 220×180×190 |
模构13 | 最简单的脱模结构注射模 | 240×180×190 |
模构14 | 推出结构中的导向零件（四种） | 200×180×120 |
模构16 | 推杆形状（七种） | ￠50×200 |
模构17 | 锥面推杆 | 120×120×240 |
模构18 | 推杆截面形状（八种） | 长250 |
模构19 | 顶杆固定法（六种） |
|
模构20 | 螺纹塑件的止转花纹（八种） |
|
模构21 | 顶杆兼作复位杆结构 |
|
模构22 | 弹簧复位结构注射模 |
|
模构23 | 推管推出结构注射模 |
|
模构24 | 推管的形状和尺寸关系 |
|
模构25 | 利用凹模带出塑件的推出结构注射模 |
|
模构26 | 推块推出结构 |
|
模构27 | 斜推杆顶出结构注射模 |
|
模构28 | 推管顶出结构之一注射模 |
|
模构29 | 推杆顶出斜齿轮结构注射模 |
|
模构30 | 转动式推板推出结构注射模 |
|
模构31 | 中心阀气动顶出结构注射模 |
|
模构32 | 二次顶出结构注射模 |
|
模构33 | 浮动型芯式二次顶出结构注射模 |
|
模构34 | 滚珠式二次顶出结构注射模 |
|
模构35 | 推板推管联合顶出结构注射模 |
|
模构36 | 侧向取件式脱模结构注射模 |
|
模构37 | 弹簧复位机构之一注射模 |
|
模构38 | 弹簧复位机构之二注射模 |
|
模构39 | 铰链式先复位结构之二 |
|
模构40 | 铰链式先复位结构之三 |
|
模构41 | 摆杆式先复位结构注射模 |
|
模构42 | 顶出一复位装置注射模 |
|
模构43 | 顶出一复位装置注射模（续） | ￠70×270 |
模设1 | 中心直浇口水路（定模剖） | 250×250×110 |
模设2 | 中心直浇口水路（动模剖） | 250×250×110 |
模设3 | 旁浇口水路（剖） | 250×160×120 |
模设4 | 薄片浇口水路（剖） | 250×200×120 |
模设5 | 中心直浇口冷却水路（剖） | 250×250×160 |
模设6 | 多点浇口冷却水路（剖） | 250×240×130 |
模设7 | 中心浇口冷却水路（四分剖） | 150×150×150 |
