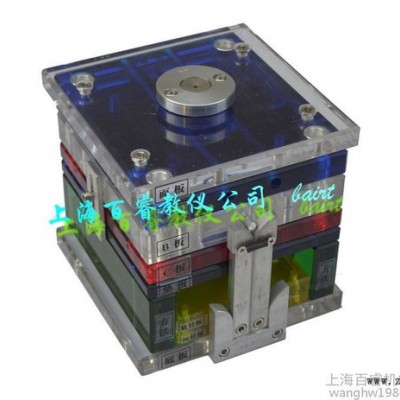

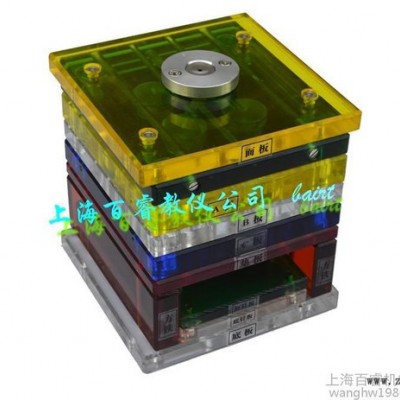

BR-M05B透明拆装模具模型
注射模具系列（46套/系列）
1、材质要求：主体材料选用90%以上高透光率的优质亚客力有机玻璃，以彩色透明亚克力为模胚和模仁材料，使模具整个结构通体透明，其中A板、B板、模仁和镶件用不同的彩色区分，并将模胚各零件名称贴到模具的表面，使学生轻松的掌握模具的理论知识，直观的认识模具的结构，并可清楚的看到模具的各部分结构的运动，内部结构透明直观，配合教学使用，深入浅出，通俗易懂，事半功倍。
2、工艺要求：抛光处理，形成保护膜，可使用亚客力的外表保持至少5年内不会有较大变化；
3、导柱导套选用优质铝合金材质，螺栓螺帽采用工业标准件镀铬防锈处理。
4、透明注塑模具单个质量7KG左右，透明冷冲模具单个质量3KG左右，质量可靠，反复耐拆装，合理使用，拆装次数至少达到5000次以上。
前面加★都提供装配图、零件图、爆炸图及三维动画。
编号 | 模具名称 | 规格mm | 材质 |
★BR-M05B1 | 单分型面注射模A（顶杆顶出式） | 240×200×180 | 有机玻璃制 |
单分型面注射模B（推板推出式） | 240×200×180 | 有机玻璃制 | |
★BR-M05B2 | 双分型面注射模A（自动脱凝料三板式） | 240×200×180 | 有机玻璃制 |
双分型面注射模B（摆钩分型式） | 240×200×180 | 有机玻璃制 | |
双分型面注射模C（弹簧分型式） | 240×200×180 | 有机玻璃制 | |
双分型面注射模D（定距拉杆限位钉式） | 240×200×180 | 有机玻璃制 | |
双分型面注射模E（定距拉板式） | 240×200×180 | 有机玻璃制 | |
双分型面注射模F(螺旋循环冷却、推板式) | 240×200×180 | 有机玻璃制 | |
★BR-M05B3 | 定模行位A（斜导柱在动模、滑块在定模） | 240×200×180 | 有机玻璃制 |
定模行位B（斜导柱、斜滑块同在定模） | 240×200×180 | 有机玻璃制 | |
★BR-M05B4 | 动模行位A（斜导柱在定模、滑块在动模） | 240×200×180 | 有机玻璃制 |
动模行位B（斜导柱、斜滑块同在动模） | 240×200×180 | 有机玻璃制 | |
动模行位C（斜滑块内侧凹内抽芯） | 240×200×180 | 有机玻璃制 | |
动模行位D（弯销侧抽芯） | 240×200×180 | 有机玻璃制 | |
动模行位E（斜导槽侧抽芯） | 240×200×180 | 有机玻璃制 | |
动模行位F（齿轮齿条抽芯） | 240×200×180 | 有机玻璃制 | |
★BR-M05B5 | 哈夫模A（两瓣合垂直分型） | 240×200×180 | 有机玻璃制 |
哈夫模B（三瓣合外侧分型） | 240×200×180 | 有机玻璃制 | |
★BR-M05B6 | 斜顶模（斜滑块推杆顶出式） | 240×200×180 | 有机玻璃制 |
★BR-M05B7 | 典型潜伏浇口模A（顶杆潜伏） | 240×200×180 | 有机玻璃制 |
典型潜伏浇口模B（定模潜伏） | 240×200×180 | 有机玻璃制 | |
典型潜伏浇口模C（动模潜伏） | 240×200×180 | 有机玻璃制 | |
★BR-M05B8 | 推管模A（推管顶顶出） | 240×200×180 | 有机玻璃制 |
推管模B（推管顶杆联合脱模） | 240×200×180 | 有机玻璃制 | |
★BR-M05B9 | 镶件模A（双分型、定距拉杆、单面镶件） | 240×200×180 | 有机玻璃制 |
镶件模B（直浇口、循环冷却、双面镶件） | 240×200×180 | 有机玻璃制 | |
★BR-M05B10 | 二次推出模A（八字摆杆式） | 240×200×180 | 有机玻璃制 |
二次推出模B（U型限制架式） | 240×200×180 | 有机玻璃制 | |
二次推出模C（摆块拉杆式） | 240×200×180 | 有机玻璃制 | |
★BR-M05B11 | 典型热流道注射模A（内热式） | 240×200×180 | 有机玻璃制 |
典型热流道注射模B（直接接触式） | 240×200×180 | 有机玻璃制 | |
典型热流道注射模C（多型腔绝热式） | 240×200×180 | 有机玻璃制 | |
★BR-M05B12 | 脱螺纹注射模A（齿轮脱螺纹） | 240×200×180 | 有机玻璃制 |
脱螺纹注射模B（液压缸脱螺纹） | 240×200×180 | 有机玻璃制 | |
脱螺纹注射模C（强制脱螺纹） | 240×200×180 | 有机玻璃制 | |

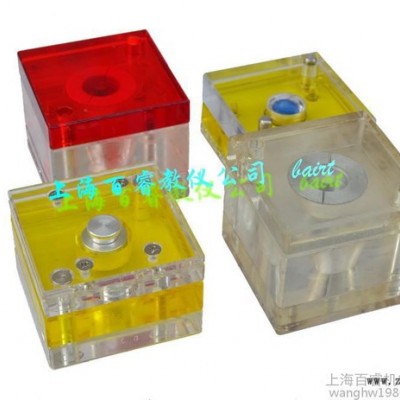

BR-M05B13 | 模具成型零件A（型芯滑块的四种连接形式） | 40×60×100 | 有机玻璃制 |
模具成型零件B（锁紧锲的六种形式） | 60×80×100 | 有机玻璃制 | |
模具成型零件C（滑块与导滑槽的九种配合形式） | 100×60×100 | 有机玻璃制 | |
模具成型零件D（型芯的八种固定形式） | 80×80×100 | 有机玻璃制 | |
模具成型零件E（推出机构的四种导向装置） | 100×100×120 | 有机玻璃制 | |
BR-M05B14 | 模具浇注系统A（浇口的十种形式） | 80×80×50 | 有机玻璃制 |
模具浇注系统B（拉料杆的六种形式） | 100×100×80 | 有机玻璃制 | |
模具浇注系统C（选择分型面的十种原则） | 100×100×100 | 有机玻璃制 | |
BR-M05B15 | 直角式模（推板推出） | 220×180×200 | 有机玻璃制 |
BR-M05B16 | 模具冷却系统（水道的六种排布形式） | 150×150×150 | 有机玻璃制 |
