| Charpy缺口冲击强度 | 10 KJ/m^2 |
|---|---|
| 产品名称 | PPA |
| 介电常数 | 4.90 |
| 介质损耗因数 | 0.024 |
| 体积电阻率 | 6.0E+14 ohm*cm |
| 吸水率 | 0.21 % |
| 弯曲强度 | 269 MPa |
| 弯曲模量 | 13100 MPa |
| 成型收缩率 | 0.4 % |
| 拉伸伸长率 | 2.1 % |
| 拉伸应力 | 186 MPa |
| 拉伸模量 | 15200 MPa |
| 无缺口冲击强度 | -- J/m |
| 比重 | 1.54 g/cm^3 |
| 热变形温度 | 320 ℃ |
| 生产厂商 | 美国苏威 |
| 电气强度 | 25 KV/mm |
| 线性膨胀系数 | 0.000016 cm/cm/℃ |
| 缺口冲击强度 | 96.1 J/m |
| 耐导电径迹性 | 600 V |
| 阻燃等级 | HB |
| 产地 | 美国 |
| 牌号 | AS-4145 HS |
| 销售方式 | 品牌经销 |
| 用途级别 | 家电部件,汽车部件 |
| 品牌 | 美国苏威 |
| 加工级别 | 注塑级 |
| 特性级别 | 阻燃级,耐高温,增强级 |

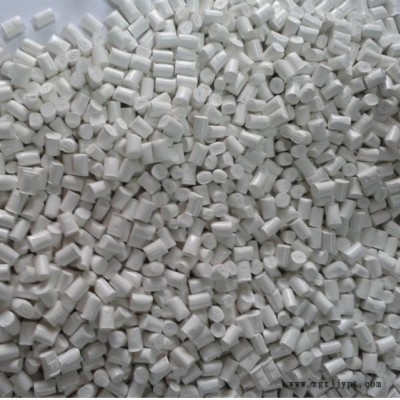

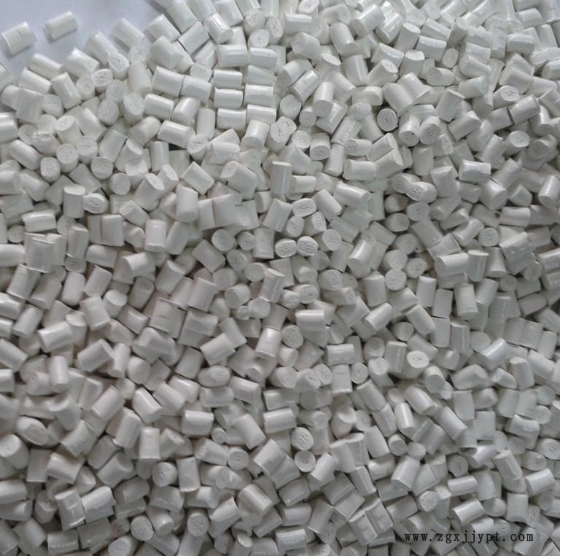

聚邻苯二酰胺(简称PPA)树脂是以对苯二甲酸或邻苯二甲酸为原料的半芳香族聚酰胺。既有半结晶态的，也有非结晶态的，其玻璃化温度在255°F左右。非结晶态的PPA主要用于要求阻隔性能的场合;半结晶态的PPA树脂主要用于注塑加工，也用于其它熔融加工工艺下文主要介绍后者--半结晶态PPA树脂，特别注明的除外。半结晶态PPAS的熔点约590°F，以不透明矩形切片的形式供应。
PPA树脂比脂肪类聚酰胺如尼龙6，6等更结实坚硬;对水分的敏感度更低;热性能更好;而且蠕变、疲劳和耐化学品性能也好得多。例如:含 45%玻璃短纤维的PPA树脂，抗张强度约276MPa，弯曲模量超过13786MPa，热变形温度(HDT)549°F。即使矿物填料级的PPA，抗张强度也能达到117MPa。PPA树脂的延展性不如尼龙6，6，然而，已经开发出未增强的冲击改性级PPA树脂，其缺口悬臂梁式冲击强度高达20英尺·磅/英寸。
PPA原料AS-4145 HS产品说明： 45%纤维增强材料 耐高温尼龙 阻燃增强 高强度 高刚性
| 物理性能 | 额定值 | 单位 | 测试方法 |
| 比重 | 1.54 | g/cm | ASTM D792 |
| 成型收缩率 | ? | ? | ASTM D955 |
| (流动) | 0.4 | % | ? |
| (横向) | 0.8 | % | ? |
| 吸水率 (23H) | 0.21 | % | ASTM D570 |
| 机械性能 | 额定值 | 单位 | 测试方法 |
| 拉伸模量 | 15200 | MPa | ASTM D638 |
| 拉伸应力 | 186 | MPa | ASTM D527-2 |
| 拉伸伸长率 (break) | 2.1 | % | ASTM D638 |
| 弯曲模量 | 13100 | MPa | ASTM D790 |
| 弯曲强度 | 269 | MPa | ASTM D790 |
| CHARPY缺口冲击强度 | ? | ? | ISO 179/1eA |
| (23℃) | 10 | KJ/m | ? |
| (-30℃) | 8.3 | KJ/m | ? |
| 缺口冲击强度 | 96.1 | J/m | ASTM D256 |
| 无缺口冲击强度 | -- | J/m | ASTM D256 |
| 热性能 | 额定值 | 单位 | 测试方法 |
| 热变形温度 | ? | ? | ASTM D648 |
| (0.45MPa,退火.3.2mm) | 320 | ℃ | ? |
| (1.8MPa,退火.3.2mm) | 300 | ℃ | ? |
| 线性膨胀系数 | ? | ? | ISO11359-2 |
| (流动) | 0.000016 | cm/cm/℃ | ? |
| (横向) | 0.000059 | cm/cm/℃ | ? |
| 电气性能 | 额定值 | 单位 | 测试方法 |
| 体积电阻率 | 6.00E+14 | ohm*cm | ASTM D257 |
| 电气强度 | 25 | KV/mm | ASTM D149 |
| 介电常数 | ? | ? | ASTM D150 |
| (60HZ) | 4.9 | ? | ? |
| (1MHZ) | 4 | ? | ? |
| 介质损耗因数 | ? | ? | ASTM D150 |
| (60HZ) | 0.024 | ? | ? |
| (1MHZ) | 0.037 | ? | ? |
| 耐导电径迹性 | 600 | V | UL 746 |
| 其它 | 额定值 | 单位 | 测试方法 |
| 阻燃等级 | HB | ? | UL 94 |
