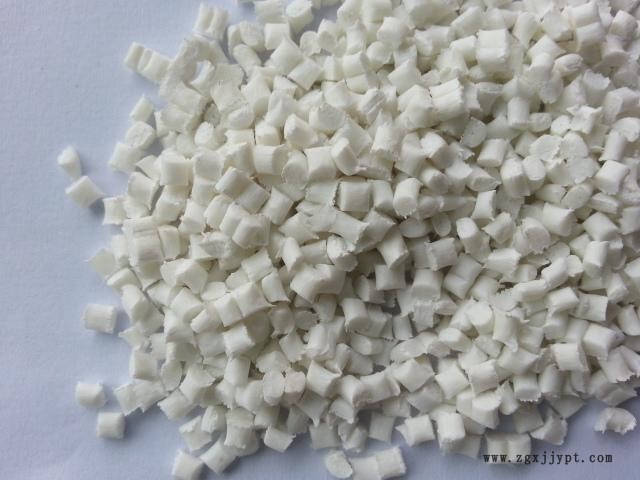

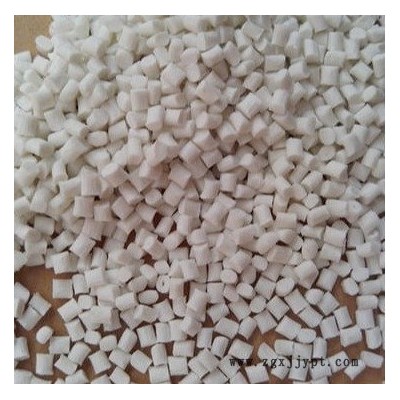

| 类型 | 标准料 |
|---|---|
| 密度 | 1.53g/cm |
| 牌号 | SK652FR NC010 |
| 销售方式 | 品牌经销 |
| 颜色 | 白色 |
| 用途级别 | 阻燃级,纤维 |
| 品牌 | Dupont/杜邦 |
| 厂家(产地) | 杜邦 |
| 加工级别 | 注塑级 |
| 特性级别 | 阻燃级,增强级 |
| 备注说明 | 15%玻纤增强 |
| 规格级别 | 阻燃级玻纤增强 |
pbt 物理特性
pbt是坚韧的工程热塑材料之一，它是半结晶材料，耐药品性、机械强度、电绝缘特性和热性。pbt吸湿特性很弱。非增强型pbt的张力强度为50mpa，玻璃添加剂型的pbt张力强度为170mpa。玻璃添加剂过多将材料变脆。pbt的结晶很迅速，这将因冷却不均匀而造成弯曲变形。对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。一般材料收缩率在1.5%~2.8%之间。含30%玻璃添加剂的材料收缩0.3%~1.6%之间。熔点225℃和高温变形温度都比pet材料要低。维卡软化温度大约为170℃。玻璃化转换温度glass trasitio temperature在22℃到43℃之间。
SK652FR1 NC010 PBT | 聚对苯二甲酸丁二醇酯#聚酯 美国杜邦 产品用途： 电器电子应用/电子电器；连接器 备注说明： 易加工性；阻燃剂(玻璃纤维增强，15% 重量比)
| SK652FR1 NC010 产品参数 | 产品用途： 电器电子应用/电子电器；连接器 | ||
| 物理性能 | 额定值 | 单位 | 测试方法 |
| 密度 | 1.54 | 23度比重 | ASTM D792 |
| 机械性能 | 额定值 | 单位 | 测试方法 |
| 拉伸强度 (23℃) | 97 | MPa | ASTM D638 |
| 拉伸模量 (23℃) | 6500 | MPa | ASTM D638 |
| 弯曲模量 (23℃) | 6210 | MPa | ASTM D790 |
| 弯曲强度 (23℃) | 144 | MPa | ASTM D790 |
| 断裂点伸长率 (23℃) | 2.4 | % | ASTM D638 |
| 缺口冲击强度 (23℃) | 80 | J/m | ASTM D256 |
| 非缺口冲击强度 (23℃) | 560 | J/m | ASTM D256 |
| 热性能 | 额定值 | 单位 | 测试方法 |
| 热变形温度 | ? | ? | ASTM D648 |
| (66 psi. 未退火) | 222 | ℃ | ? |
| (264 psi.未退火) | 210 | ℃ | ? |
| 熔点 | 225 | ℃ | DSC |
| 阻燃等级 | ? | ? | UL 94 |
| (1.50 mm) | 5VA | ? | ? |
| (1.50 mm) | V-0 | ? | ? |
| (3.00 mm) | V-0 | ? | ? |
| 其它性能 | 额定值 | 单位 | 测试方法 |
