| 材质 | PC |
|---|---|
| 类型 | 标准料 |
| 牌号 | L-1250Y |
| 销售方式 | 品牌经销 |
| 颜色 | 透明 |
| 用途级别 | 照明灯具,食品级,家电部件,电子电器部件,薄壁制品 |
| 品牌 | 日本帝人 |
| 厂家(产地) | 日本帝人 |
| 加工级别 | 注塑级,脱模级,吹塑级 |
| 特性级别 | 透明级,耐高温 |

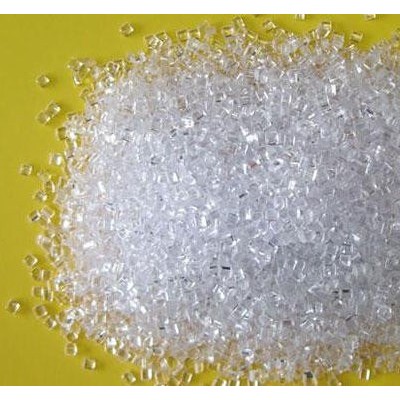

PC是一种非晶体工程材料，具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。PC的缺口伊估德冲击强度（otched Izod impact stregth）非常高，并且收缩率很低，一般为0.1%~0.2%。
PC有很好的机械特性，但流动特性较差，因此这种材料的注塑过程较困难。在选用何种品质的 PC材料时，要以产品的最终期望为基准。如果塑件要求有较高的抗冲击性，那么就使用低流动率的PC材料；反之，可以使用高流动率的PC材料，这样可以优化注塑过程。
PC是一种非晶体工程材料，具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、
阻燃特性以及抗污染性。PC的缺口伊估德冲击强度（otched Izod impact stregth）非常高
，并且收缩率很低，一般为0.1%~0.2%。
PC 1250Y产品参数 通用，透明，脱模性能良好，挤出级
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.2 | g/cm3 | ISO 1183 |
| 溶化体积流率（MVR） (300°C/1.2 kg) | 8 | cm3/10min | ISO 1133 |
| 收缩率 | ? | ? | 内部方法 |
| 垂直流动方向 : 4.00 mm | 0.50 到 0.70 | % | 内部方法 |
| 流动方向 : 4.00 mm | 0.50 到 0.70 | % | 内部方法 |
| 吸水率 (23°C, 24 hr) | 0.2 | % | ISO 62 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 2400 | MPa | ISO 527-2/1 |
| 拉伸应力 (屈服) | 61 | MPa | ISO 527-2/50 |
| 拉伸应变 (屈服) | 6 | % | ISO 527-2/50 |
| 标称拉伸断裂应变 | > 50 | % | ISO 527-2/50 |
| 弯曲模量 1 | 2300 | MPa | ISO 178 |
| 弯曲应力 2 | 91 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | 76 | kJ/m2 | ISO 179 |
| 简支梁无缺口冲击强度 | 无断裂 | ? | ISO 179 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 热变形温度 | ? | ? | ? |
| 0.45 MPa, 未退火 | 142 | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 129 | °C | ISO 75-2/A |
| 维卡软化温度 | 149 | °C | ISO 306/B50 |
| 线形热膨胀系数 | ? | ? | ISO 11359-2 |
| 流动 | 7.00E-05 | cm/cm/°C | ISO 11359-2 |
| 横向 | 7.00E-05 | cm/cm/°C | ISO 11359-2 |
| RTI Elec (1.50 mm) | 125 | °C | UL 746 |
| RTI Imp (1.50 mm) | 115 | °C | UL 746 |
| RTI (1.50 mm) | 125 | °C | UL 746 |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | > 1.0E+15 | ohms | IEC 60093 |
| 体积电阻率 | > 1.0E+15 | ohms·cm | IEC 60093 |
| 介电强度 3 | 30 | kV/mm | IEC 60243-1 |
| 相对电容率 | ? | ? | IEC 60250 |
| 100 Hz | 3.1 | ? | IEC 60250 |
| 1 MHz | 3 | ? | IEC 60250 |
| 耗散因数 | ? | ? | IEC 60250 |
| 100 Hz | 1.00E-03 | ? | IEC 60250 |
| 1 MHz | 9.00E-03 | ? | IEC 60250 |
| 漏电起痕指数 | 250 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | ? | ? | UL 94 |
| 1.50 mm | HB | ? | UL 94 |
| 0.400 mm | V-2 | ? | UL 94 |
| 灼热丝易燃指数 | ? | ? | IEC 60695-2-12 |
| 1.50 mm | 850 | °C | IEC 60695-2-12 |
| 3.00 mm | 960 | °C | IEC 60695-2-12 |
| 热灯丝点火温度 | ? | ? | IEC 60695-2-13 |
| 1.50 mm | 875 | °C | IEC 60695-2-13 |
| 3.00 mm | 875 | °C | IEC 60695-2-13 |
| 光学性能 | 额定值 | 单位制 | 测试方法 |
| 折射率 | 1.585 | ? | ASTM D542 |
| 透射率 (3000 μm) | 88 | % | ASTM D1003 |
