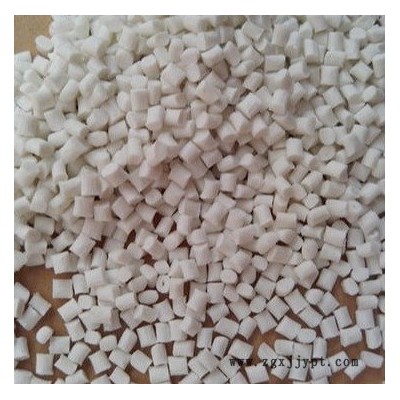

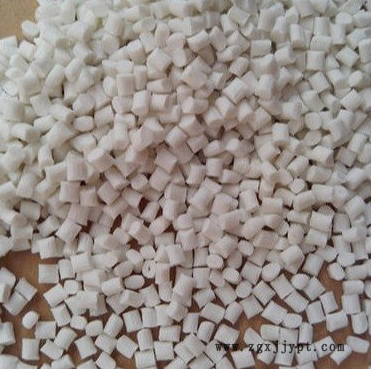

| 类型 | 标准料 |
|---|---|
| 牌号 | 3030-201 |
| 销售方式 | 品牌经销 |
| 颜色 | 白色 |
| 用途级别 | 汽车部件,家电部件,纤维级 |
| 品牌 | 漳州长春 |
| 厂家(产地) | 漳州长春 |
| 加工级别 | 注塑级 |
| 特性级别 | 标准级,增强级,耐磨,高强度 |
| 备注说明 | 30%玻纤增强 |
| 规格级别 | 玻纤增强 |
pbt 物理特性
pbt是坚韧的工程热塑材料之一，它是半结晶材料，耐药品性、机械强度、电绝缘特性和热性。pbt吸湿特性很弱。非增强型pbt的张力强度为50mpa，玻璃添加剂型的pbt张力强度为170mpa。玻璃添加剂过多将材料变脆。pbt的结晶很迅速，这将因冷却不均匀而造成弯曲变形。对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。一般材料收缩率在1.5%~2.8%之间。含30%玻璃添加剂的材料收缩0.3%~1.6%之间。熔点225℃和高温变形温度都比pet材料要低。维卡软化温度大约为170℃。玻璃化转换温度glass trasitio temperature在22℃到43℃之间。
| PBT 3030-201/ PBT-GF30 玻纤增强30% 高刚性 参数 | |||
| 加工/物理特性 | 值(Value) | 单位(Unit) | 测试标准(Test Standard) |
| ASTM数据(ASTM Data) | ? | ? | ? |
| 模具收缩(Mold Shrinkage) (MD) | 0.0035 | mm/mm | ASTM D 955 |
| 模具收缩(Mold Shrinkage) (TD) | 0.011 | mm/mm | ASTM D 955 |
| 密度(Density) (73°F) | 1510 | kg/m3 | ASTM D 792 |
| 吸水率(Water Absorption) (24hr) | 0.04 | % | ASTM D 570 |
| 机械性能(机械性能(Mechanical properties)) | 值(Value) | 单位(Unit) | 测试标准(Test Standard) |
| ASTM数据(ASTM Data) | ? | ? | ? |
| 抗拉强度(Tensile Strength) | 123 | MPa | ASTM D 638 |
| 弯曲弹性模量(弯曲弹性模量(Flexural Modulus)) | 8338.5 | MPa | ASTM D 790 |
| 抗弯强度(Flexural Strength) | 191 | MPa | ASTM D 790 |
| 洛氏硬度(Rockwell Hardness) | M 90 | - | ASTM D 785 |
| 悬臂梁式冲击切口 (1/4 in) | 0.0895 | kJ/m | ASTM D 256 |
| 热性能(热性能(Thermal properties)) | 值(Value) | 单位(Unit) | 测试标准(Test Standard) |
| ASTM数据(ASTM Data) | ? | ? | ? |
| UL 94 阻燃等级(Flame rating) | HB | - | UL 94 |
| 厚度测试(Thickness tested) | 0.8 | mm | - |
| 热膨胀系数(Coefficient of Thermal Expansion) (MD) | 30 | E-6/K | ASTM D 696 |
| DTUL @ 66 psi | 220 | °C | ASTM D 648 |
| DTUL @ 264 psi | 200 | °C | ASTM D 648 |
| 熔化温度(Melting 温度(Temperature)) | 225 | °C | ASTM D 3418 |
| 电气性能(Electrical properties) | 值(Value) | 单位(Unit) | 测试标准(Test Standard) |
| ASTM数据(ASTM Data) | ? | ? | ? |
| 绝缘强度(Dielectric Strength) (Short Time) | 20 | kV/mm | ASTM D 149 |
| 耗散因数(Dissipation Factor) (60 Hz) | 0.001 | - | ASTM D 150 |
| 介电常数(Dielectric Constant) (60 Hz) | 3.5 | - | ASTM D 150 |
| 表面电阻率(Surface Resistivity) | 1E+13 | Ohm | ASTM D 257 |
| 体积电阻率(Volume Resistivity) | 1E+15 | Ohm*cm | ASTM D 257 |
| 耐电弧性(Arc Resistance) | 100 | s | ASTM D 495 |
| ? | ? | ? | ? |
PBT应用于电子电器、汽车零件、机械、家用品等.在pbt树脂的应用分配比列依次为：电子电气应用近60%，工程机械及汽车领域大概24％，光纤护套占8%，还有pbt纤维约占3%，其它5%。尤其在当今汽车以塑代钢时代以及电子零部件的潮流推动下，使得pbt需求量增长速度一直保持的步伐，具体应用包括输出变压器骨架、及电刷支架、电器行业的点火器和电器开关，高压包等。其中pc/pbt材料，在轿车中的应用随处可见，因为低温冲击强度高、易涂饰及耐化学性，在汽车杠中，车底板及护板的应用相当广泛。pbt改性工程塑料应用领域下游市场包括汽车、电子电器、商用机器、照明等行业。
