| 产地 | 韩国 |
|---|---|
| 牌号 | S757R E |
| 其他性能 | 耐候 |
| 销售方式 | 代销 |
| 用途级别 | 汽车部件 |
| 品牌 | 韩国英力士苯领 |
| 加工级别 | 吹塑级 挤出级 |
| 特性级别 | 耐高温 |

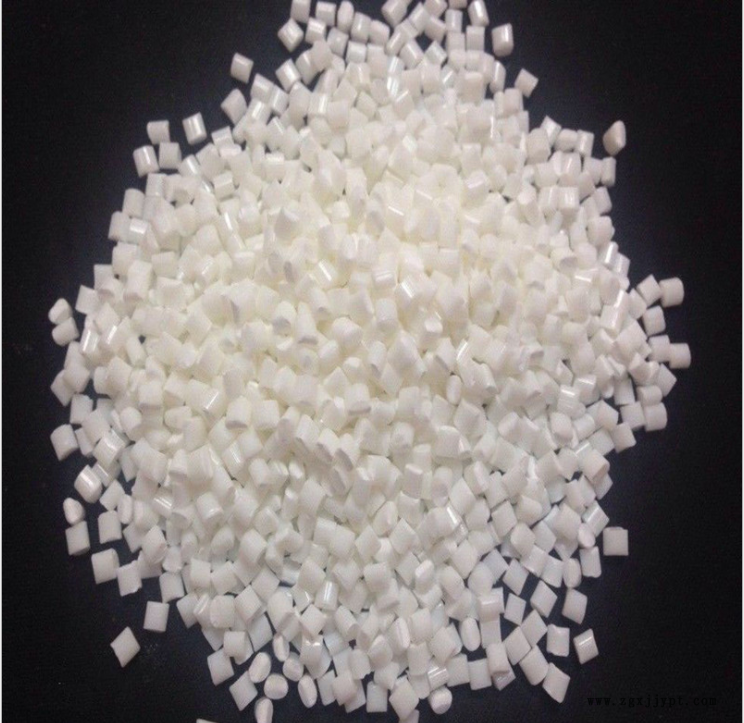

加工条件： 注塑成型、挤出成型、吹塑成型
| 物理性能 | 额定值 | 单位 | 测试方法 |
| 密度 | 1.07 | g/cm | ISO 1183 |
| 吸水率 | ? | ? | ? |
| (23℃的水中平衡) | 1.65 | % | DIN 53 495/1L |
| (23℃的水中24小时) | 0.45 | % | DIN 53 495/1 |
| 吸湿性 | 0.35 | % | ? |
| 熔体体积流动速率 | 8 | cm/10min | ISO 1133 |
| 机械性能 | 额定值 | 单位 | 测试方法 |
| 拉伸模量 | 2600 | MPa | ISO 527-2 |
| 屈服应力 (V=50mm/分钟) | 56 | MPa | ISO 527-2 |
| 断裂伸长率 | 3.1 | % | ISO 527-2 |
| 断裂伸长率标称值 | 8 | % | ISO 527-2 |
| 抗张蠕变模数 | 1400 | MPa | ISO 899-1 |
| 挠曲强度 | 80 | MPa | ISO 178 |
| 纯粹模量 | 800 | MPa | ISO 6721-2 |
| charpy无切口冲击强度 (23℃/-30℃) | 200/70 | KJ/m | 179/1eU |
| charpy切口冲击强度 (23℃/-30℃) | 12月3日 | KJ/m | 179/1eA |
| IZOD切口冲击强度 (23℃) | 80 | J/m | ASTM D-256 |
| 球压硬度 | 100 | MPa | ISO 2039-1 |
| 热性能 | 额定值 | 单位 | 测试方法 |
| 可燃性 (厚度1.6mm) | HB | class | UL 94 |
| 电源可燃性方式BH (直径=4mm) | HB | class | IEC 60707 |
| 检测温度 | 97/101 | ℃ | ISO 75-2 |
| 维卡软化温度 | 105/98 | ℃ | ISO 306 |
| ?高使用温度 (短周期操作) | 85 | ℃ | ? |
| 纵向线性热膨胀系数 (23-80℃) | 0.8-1.1 | 10-4/K | DIN 56 752 |
| 导热系数 | 0.17 | W/(mk) | DIN 52 612 |
| 电气性能 | 额定值 | 单位 | 测试方法 |
| 相对介电常数 (100Hz/1MHz) | 3.7/3.4 | - | IEC 60250 |
| 消耗因数 (100Hz/1MHz) | 90/250 | 10月4日 | IEC 60250 |
| 体积电阻率 | 10 | Ω.cm | IEC 6093 |
| 表面电阻率 | 10 | Ω | IEC 6093 |
| 抗电强度 (k20/k20) | 35 | kv/mm | IEC 60243/1 |
| 相对漏电起痕指数 (CTI ,测试液体,A) | 500 | - | IEC 60112 |
| 其他 | 额定值 | 单位 | 测试方法 |
| 预干燥温度/时间 | 1980-2-4 | ℃/h | ? |
| 挤出管.熔化温度 | 200-240 | ℃ | ? |
| 挤出板.熔化温度 | 230-270 | ℃ | ? |
| 熔化温度.吹塑成型 | 210-230 | ℃ | ? |
| 模温.吹塑成型 | 60 | ℃ |
