| 产品名称 | PA6 |
| 类型 | 标准料 |
| 密度 | 1.14g/cm |
| 名称 | 德国朗盛 |
| 牌号 | B3S |
| 销售方式 | 品牌经销 |

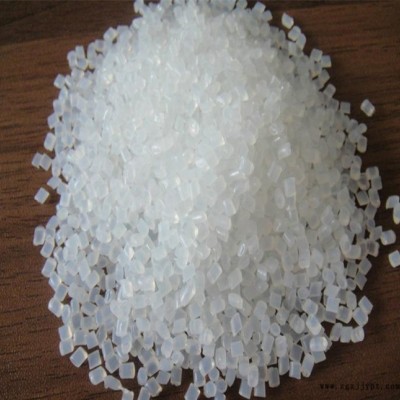

| 形态 | 颗粒 |
| 颜色 | 本色 |
| 用途级别 | 薄壁制品 |
| 品牌 | Lanxess/朗盛 |
| 厂家(产地) | 德国朗盛 |
| 加工级别 | 注塑级 |
| 特性级别 | 标准级,耐水解,耐磨,耐低温,抗化学性,高流动,结晶 |
| 规格级别 | 注塑级 |
聚酰胺俗称尼龙(Nylon)，英文名称Polyamid eP，它是大分子主链重复单元中含有酰胺基团的高聚物的总称。聚酰胺可由内酸胺开环聚合制得，也可由二元胺与二元酸缩聚等得到的。聚酰胺塑料是在聚酞胺纤维基础上发展起来的，是较早出现能够承受负荷的热塑性塑料，也是五大通用工程塑料中产量、品种多、用途较广的品种。
由于各种尼龙的化学结构不同，其性能也有差异，但它们具有共同的特性:尼龙的分子之间可以形成氢键，使结构易，发生结晶化 而且，分子之间互相作用力较大，赋予尼龙以高熔点和力学性;由于酰胺基是亲水基团，吸水性较大。在尼龙的化学结构中还存在亚甲基和芳基，使尼龙具有一定柔顺或刚性。尼龙中的亚甲 酸氨基的比例越大，分子中氢键数越少，分子间力越小，柔性增加，吸水性越小。因此，尼龙工程塑料一般都具有良好力学性能、电性能,耐热性和韧性，还具有优良的耐油性、自润滑性、耐化学品性和成型加工性。
PA6 德国朗盛B3S的产品参数
| 特性 | 结晶 | 快的成型周期 | 良好的流动性 | 耐油性能 | | 用途 | 薄壁部件 | 配件 | 外壳 | | | 机构评级 | EC 1907/2006 (REACH) | | RoHS 合规性 | RoHS 合规 | | 形式 | 粒子 | | 加工方法 | 注射成型 | | 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 | | 密度 | 1.13 | -- | g/cm3 | ISO 1183 | | 溶化体积流率（MVR） (275°C/5.0 kg) | 160 | -- | cm3/10min | ISO 1133 | | 收缩率 | | | | ISO 294-4 | | 垂直流动方向 | 1 | -- | % | ISO 294-4 | | 流动方向 | 0.87 | -- | % | ISO 294-4 | | 吸水率 | | | | ISO 62 | | 饱和, 23°C | 9.0 到 10 | -- | % | ISO 62 | | 平衡, 23°C, 50% RH | 2.6 到 3.4 | -- | % | ISO 62 | | 粘数 (96% H2SO4) | 145 | -- | cm3/g | ISO 307 | | 模具收缩性 - constrained 1 | 0.55 | -- | % | | | 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 | | 温度指数 - at 50% loss of tensile strength | | | | IEC 60216 | | -- 2 | 97 | -- | °C | IEC 60216 | | -- 3 | 87 | -- | °C | IEC 60216 | | 使用温度 - short cycle operation | 180 | -- | °C | | | 注射 | 干燥 | 单位制 | | | | Screw Speed | | mm/sec | | | | 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 | | 拉伸模量 | 3500 | 1200 | MPa | ISO 527-2 | | 拉伸应力 (屈服) | 90 | 45 | MPa | ISO 527-2/50 | | 拉伸应变 (屈服) | 4 | 20 | % | ISO 527-2/50 | | 标称拉伸断裂应变 | 10 | > 50 | % | ISO 527-2/50 | | 拉伸蠕变模量 4(1000 hr) | -- | 1100 | MPa | ISO 899-1 | | 弯曲模量 | 3000 | -- | MPa | ISO 178 | | 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 | | 简支梁缺口冲击强度 | | | | ISO 179/1eA | | -30°C | 3 | -- | kJ/m2 | ISO 179/1eA | | 23°C | 4 | 50 | kJ/m2 | ISO 179/1eA | | 简支梁无缺口冲击强度 | | | | ISO 179/1eU | | -30°C | 200 | -- | kJ/m2 | ISO 179/1eU | | 23°C | 250 kJ/m2 | 无断裂 | | ISO 179/1eU | | 悬壁梁缺口冲击强度 | | | | ISO 180/A | | -30°C | 5 | -- | kJ/m2 | ISO 180/A | | 23°C | 5.0 kJ/m2 | 无断裂 | | ISO 180/A | | 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 | | 热变形温度 | | | | | | 0.45 MPa, 未退火 | 180 | -- | °C | ISO 75-2/B | | 1.8 MPa, 未退火 | 65 | -- | °C | ISO 75-2/A | | 熔融温度 | 220 | -- | °C | ISO 11357-3 | | 线形热膨胀系数 - 流动 (23 到 80°C) | 7.0E-5 到 1.0E-4 | -- | cm/cm/°C | ISO 11359-2 | | 比热 | 1700 | -- | J/kg/°C | | | 导热系数 | 0.33 | -- | W/m/K | DIN 52612 | | 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 | | 表面电阻率 | -- | 1.00E+10 | ohms | IEC 60093 | | 体积电阻率 | 1.00E+15 | 1.00E+12 | ohms·cm | IEC 60093 | | 相对电容率 (1 MHz) | 3.3 | 7 | | IEC 60250 | | 耗散因数 (1 MHz) | 0.03 | 0.3 | | IEC 60250 | | 漏电起痕指数 (解决方案 A) | 600 | -- | V | IEC 60112 | | 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 | | UL 阻燃等级 (1.60 mm) | V-2 | -- | | UL 94 | | 注射 | 干燥 | 单位制 | | | | 干燥温度 | 80 | °C | | | | 干燥时间 | 4 | hr | | | | 建议的最大水分含量 | 0.15 | % | | | | 料斗温度 | 80 | °C | | | | 料筒后部温度 | 240 | °C | | | | 料筒中部温度 | 250 | °C | | | | 料筒前部温度 | 260 | °C | | | | 射嘴温度 | 260 | °C | | | | 加工（熔体）温度 | 250 到 270 | °C | | | | 模具温度 | 40.0 到 60.0 | °C | | | | 注射说明 | | | | | | Residence time: <10 min | | | | | | 备注 | | | | | 1 . | Test box with central gating, dimensions of base (107*47*1,5) mm, processing condition: TM = 260°C, TW = 60°C | | 2 . | 5000 h | | 3 . | 20000 h | | 4 . | strain <= 0.5%, 23°C | |
| 【销售说明】： | | | | | | | | | | | | | | | 自接到订单24小时内发货，深圳，惠州，东莞等地区500公斤以上可送货上门，省外客户 本公司支持物流，快递和货运，支持现金，银行转账，物流，快递代收。 | | 【购买说明】： | | | | | | | | | | | | | | | 原料到厂后，请不要直接打开原料包装，应先检查原料外包装是否损坏和型号是否正确，如有 不对请马上和本公司联系。本公司所售原料均为原厂原包。如您未找到合适的型号，或者有工 程技术方面的疑问，可以致电我司咨询. | |
