| 厂家 | 是 |
|---|---|
| 可售卖地 | 全国 |
| 抗折强度 | （MPa）≥4.5 |
| 与水泥砂浆黏结强度 | （MPa）≥1.2 |
| 抗渗等级 | （MPa）≥1.5 |
| 终凝时间 | （h）＜12 |
| 初凝时间 | （min）＞45 |
| 吸水率 | （%）≤4.0 |
| 规格 | 粉料：25kg/袋，胶乳：20kg/桶 |
| 保质期 | 6个月 |
| 产地 | 全国17个工厂 |
| 抗压强度 | （MPa）≥30.0 |
| 类别 | 砂浆 |
| 品种 | 砂浆 |
| 外观 | 灰色 |
| 品牌 | 可慧 |
| 型号 | 氯丁胶乳砂浆 |
| 保水率 | 2% |
| 压折比 | 100 |
| 灰水比例 | 16% |
| 防冻系数 | 高 |
| 施工方式 | 抹平 |
| 养护时间 | 7天 |
氯丁胶乳砂浆（阳离子氯丁胶乳砂浆） 是由氯丁橡胶进行乳液聚合及有关助剂组成。以氯丁二烯为单体，阳性皂作乳化剂，经乳液均聚制得的白色乳状液，该胶乳具有氯丁橡胶物有的耐候性、耐化学试剂等优良性能;还具有良好的气密性、抗水性、粘接性。由于乳胶粒表面带正电荷， 对多价金属离子稳定，对阴离子物质表面有很好的亲和性，与硅酸盐水泥有很好的亲和性，不会因水泥中的钙盐引起凝胶。
阳离子氯丁胶乳水泥砂浆是由阳离子氯丁胶乳、稳定剂、消泡剂与水泥、砂子加水拌和而成的一种聚合物水泥砂浆，是一种高聚物分子改性防水防腐材料。通过改性聚合而成水泥砂浆浇铸或（喷涂、手工涂抹的方法），在混凝土及表面形成坚固的防渗防腐砂浆层，由于乳液均匀的分散在材料骨料的表面上，在一定的条件下逐步完成交链，使橡胶、骨科、水泥三者互相形成橡胶骨料网络膜，封闭了材料中的毛细孔道，从而使砂浆起到防水抗渗的作用，具有良好的耐候性，耐久性，抗渗性，密实性和极高的粘接力以及防水防腐效果。
可在潮湿面进行施工，这是一般溶剂型或水性涂料难以奏效的。施工可采用搅拌混凝土内施工,由于物体对施工基面产生冲击力，增加了涂层对混凝土的粘结力，同时由于氯丁橡胶材料充填了砂浆中的孔隙和细微裂缝，使涂层肯有良好的抗渗性能。
一、应用范围
1、建筑结构混凝土加固，人防设施防水堵漏地下室的内外墙，厕浴间，大坝的防渗面板，渠道，渡槽，桥面，地面游泳池，交货池，化工耐腐蚀，耐酸碱的仓储等。
2、阳离子氯丁胶乳水泥砂浆用于工业和民用建筑内外墙，外墙，混凝土，地下室，水池，水塔，异性屋面，隧道，厕浴间，大坝等部分的防水，防腐，防渗，防潮及渗漏修复工程。
3、人防，地下工程及水利电工程的防水，防腐，粘结补强和加固处理及防水防腐衬砌。
4、热水池、垃圾填埋场、化工仓库、化工槽等防化学品腐蚀建筑
5、路面、桥面、隧道、涵洞混凝土修补
6、工业和民用建筑屋面、卫生间、地下室防渗漏处理
7、钢结构和钢筋砼防水
8、能在潮湿基面上直接施工，与多种基材具有良好的粘结力。
9、在碱厂的结晶和母液清池，蒸馏塔内壁采用该产品防腐防水效果 。
?
二、性能指标
GB 50212-2014《建筑防腐蚀工程施工规范》
GB 50046-2008《工业建筑防腐蚀设计规范》
试验项目技术指标
阳离子氯丁胶乳水泥砂浆
抗压强度（MPa）≥30.0
抗折强度（MPa）≥4.5
与水泥砂浆黏结强度（MPa）≥1.2
抗渗等级（MPa）≥1.5
吸水率（%）≤4.0
初凝时间（min）＞45
终凝时间（h）＜12
三、施工工艺
1、基面处理：凿除旧混凝土面剥蚀层，将基面清理干净，找平，保持无裂缝、无松动；阴阳角做成圆弧角；将尖锐的地方磨平。施工前5分钟湿润基面，配制氯丁胶乳防水素浆，在基面表面涂约1mm厚的底层素浆。

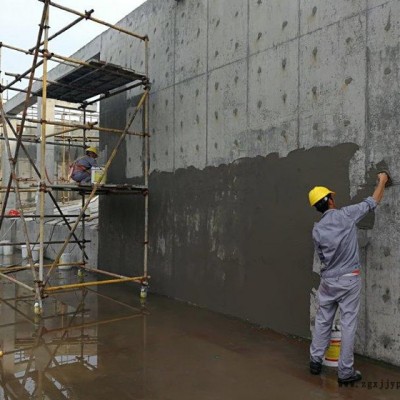

2、防水层施工配制好防水砂浆，进行铺抹，胶乳与干料按14%～16%比例混合搅拌均匀即可。搅拌好的砂浆应注意防晒避风。
3、铺筑面积大时可用机械喷涂，分格施工。
4、施工后的砂浆层须养护7天。
5、材料用量计算：氯丁胶乳砂浆重量2300~2400Kg/立方，施工单位可根据设计要求具体核算材料使用量。
五、包装储存
1、本品包装规格为 粉料：25kg/袋，胶乳：20kg/桶。
2、宜存放在室内干燥、通风、防潮、防雨环境中，保质期6个月。
3、本产品符合环保要求，可按一般货舱物贮存运输。
