| 类型 | 标准料 |
|---|---|
| 计量单位 | 千克 |

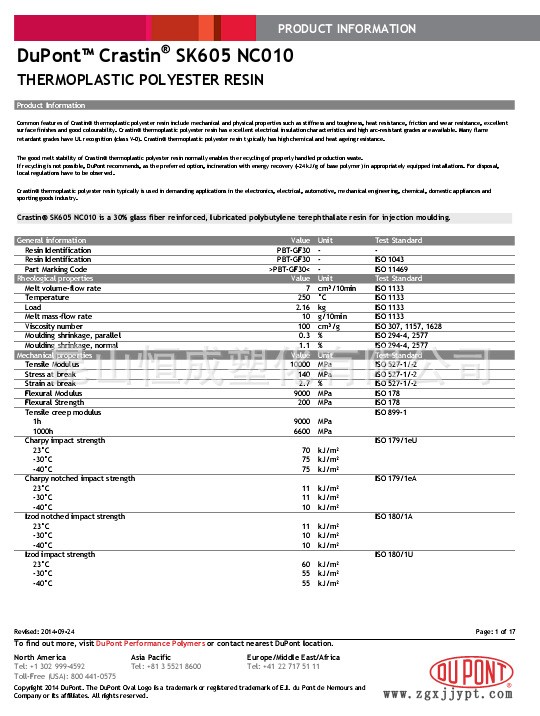

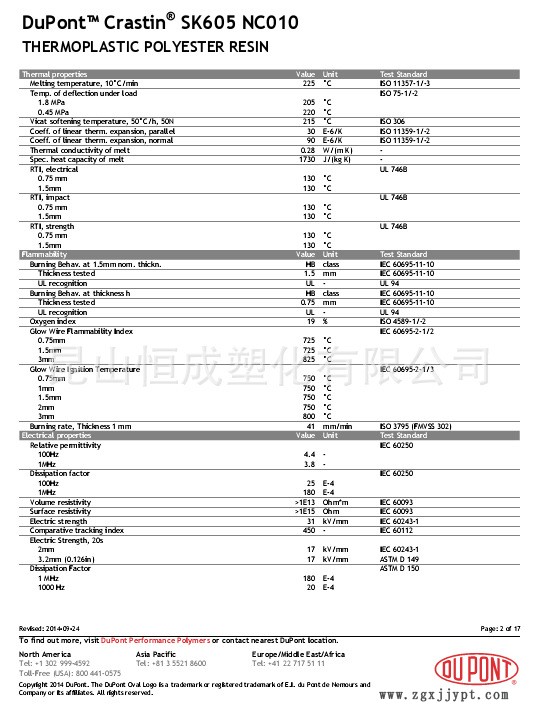

| 牌号 | SK605 |
| 销售方式 | 品牌经销 |
| 用途级别 | 纤维 |
| 品牌 | 美国杜邦 |
| 厂家(产地) | 美国杜邦 |
| 加工级别 | 注塑级 |
| 特性级别 | 标准级 |
PBT 聚对苯二甲酸丁二醇酯
化学和物理特性:
PBT是**坚韧的工程热塑材料之一，它是半结晶材料，有非常好的化学稳定性、机械强度、电绝缘特性和热稳定性。这些材料在很广的环境条件下都有很好的稳定性。PBT吸湿特性很弱。非增强型PBT的张力强度为50MPa，玻璃添加剂型的PBT张力强度为170MPa。玻璃添加剂过多将导致材料变脆。PBT的；结晶很迅速，这将导致因冷却不均匀而造成弯曲变形。对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。一般材料收缩率在1.5%~2.8%之间。含30%玻璃添加剂的材料收缩0.3%~1.6%之间。熔点（225℃）和高温变形温度都比PET材料要低。维卡软化温度大约为170℃。玻璃化转换温度（glass trasitio temperature）在22℃到43℃之间。由于PBT的结晶速度很高，因此它的粘性很低，塑件加工的周期时间一般也较低。
PBT 聚对苯二甲酸丁二醇酯典型应用范围:
家用器具（食品加工刀片、真空吸尘器元件、电风扇、头发干燥机壳体、咖啡器皿等），电器元件（开关、电机壳、保险丝盒、计算机键盘按键等），汽车工业（散热器格窗、车身嵌板、车轮盖、门窗部件等）。
注塑模工艺条件:
干燥处理：这种材料在高温下很容易水解，因此加工前的干燥处理是很重要的。建议在空气中的干燥条件为120℃，6~8小时，或者150℃，2~4小时。湿度必须小于0.03%。如果用吸湿干燥器干燥，建议条件为150℃，2.5小时。
熔化温度：225~275℃，建议温度：250℃。
模具温度：对于未增强型的材料为40~60℃。要很好地设计模具的冷却腔道以减小塑件的弯曲。热量的散失一定要快而均匀。建议模具冷却腔道的直径为12mm。
注射压力：中等（**大到1500bar）。
注射速度：应使用尽可能快的注射速度（因为PBT的凝固很快）。
流道和浇口:建议使用圆形流道以增加压力的传递（经验公式：流道直径=塑件厚度+1.5mm）。可以使用各种型式的浇口。也可以使用热流道，但要注意防止材料的渗漏和降解。浇口直径应该在0.8~1.0*t之间，这里 t是塑件厚度。如果是潜入式浇口，建议**小直径为0.75mm。
昆山恒成塑化有限公司 创建于2001年，注册于2012年。经过多年的努力经营，本公司实力雄厚、重信用、守合同、保证产品质量，并以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。本公司主要经营批发的POM、PP PET、PC+ABS、PC、PMMA、ABS畅销消费者市场，在消费者当中享有较高的地位。公司与多家零售商和代理商建立了长期稳定的合作关系，货源稳定、保证质量！
我公司产品在昆山仕泰隆塑料城设有实体店销售，塑料原料原产原厂包装，质量保证，买家可以完全放心。店铺上图型号有限，有些产品型号没有上架，买家如有所需产品型号可以询问是否有货，欢迎询价(*^__^*)
电话：0512 86890976/13732660920
传真：0512 81860297
Q Q：415205336
旺旺：xiayanmei恒成塑化
地址：中国 江苏 昆山市 陆家镇仕泰隆J栋5号
网址：https://xiayanmei168.
