| 计量单位 | 吨 |
|---|---|
| 种类 | 液态聚硫橡胶 |
| 厂家（产地） | 山东 |
| 型号 | JLY-121 |
双组份聚氨酯密封胶是一种防水性能很稳定的产品,是以分子末端具有-SH基,分子链中具有-SS-键的液态聚硫橡胶为主剂,以金属过氧化物为固化剂的双组份型密封材料,两个组份按给定的比例混合后,经常温固化形成橡胶状弹性体。作为防水密封材料广泛用于土木建筑工程.
密封胶具有以下特点；
1,具有良好的耐候性,耐久性,长期使用不产生龟裂；
2,对被密封构件具有充分稳定的粘接性及耐久粘接性,对水中混凝土具有长期粘接性；
3,水蒸汽透过率极低,双组份聚硫密封胶具有非常好的防水功能；
4,不受菌类的侵蚀,对菌类的抵抗性**；
5,施工作业性好,双组份聚硫密封胶能很好的填充到接缝里；
6,对密封构件不产生污染,无腐蚀,双组份聚硫密封胶对人体无害。
总之双组份密封胶适用于金属,混凝土幕墙接缝,地下工程（如隧道,洞涵）,水库,蓄水池等构筑物的防水密封,以及公路路面,飞机跑道等伸缩缝的伸缩密封,建筑物裂缝的修补恢复密封,特别适用于水厂净配水池接缝,滤池滤板间密封, 大型污水处理厂的污水池伸缩缝密封等各种贮液构筑物变形缝的防水密封。
SGJL-851双组份聚氨酯密封胶。作为止水带通水侧的密封材料，其施工质量好坏直接影响到止水效果。它是以液态聚氨酯橡胶作为主剂，加入补强剂、增韧剂、增粘剂、触变剂和其它添加剂配制加工成基膏；以金属氧化物等配制成硫化膏，两组份混合
后可固化为弹性密封材料，GJL-851双组份聚氨酯密封胶具有较好的耐油、耐水、耐大气老化、耐冲击、耐紫外线照射、耐高温、低温性能，在-55摄氏度温度下柔曲性依然良好。并具备透气率低、无毒、无污染，使用寿命长等特点。

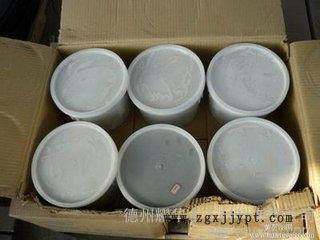

1、双组份配比：基膏（白色A组份），硫化高（黑色B组份）。一般情况按A:B=100：10配制，根据气温变化可适当增减B组份用量，一般可在A:B=100:8-12之间调整。但B组份不宜加量过多，因固化快会影响粘结强度，甚至反硫化，气温升高可以减少B组份的用量。活性期根据施工条件可控制在1-8小时。
2、混胶工艺：取下A组份包装上盖，加入B组份，将搅拌器插入包装桶内，用手电钻按下低速启动开关，自上而下，循序渐进，或者将A、B两组份倒在玻璃板上，用批刀来回批抹，调至无色差，混胶工艺完成。
3、密封工艺：在密封前应先将密封部位进行妥善的清洁，除去灰尘和油污。对蜂窝麻面、多孔的现胶缝，必须用磨光机将涂胶面打磨平整，除去粉尘杂物。涂胶基面要保持干燥。涂胶前应先用吹风机（或喷灯）将基面吹干，因该胶系油性物质，遇水不粘。对缝面两侧非密封区，应贴胶带纸，预贴的胶带纸，在涂胶、整形后，应立即除去。注胶前，要刷上底涂。，用毛刷涂刷于变形缝两侧注胶基面上，基面上的底涂必须表干后方可注胶，否则将严重影响粘接。该产品易挥发，两组份单独包装密封，混合后的底涂料要求一次用完。用批刀注胶。注胶后，再用整形工具进行整形，整形后缝面胶体应呈U形状，整形的目的是减少气泡，增加光洁度和密实度，使缝壁两侧粘接牢固并扩大粘接面，冷缩时增加延伸率，热涨时胶体不宜凸出缝面，不会因长期磨擦对胶体造成破坏，
4、注意事项：新配制的胶体，避免和上次剩余混合后的胶料混合使用，以保证密封质量。
5、施工检验：原材料检验，有无结皮块，有无不宜分散的析出物等。按设计要求，缝宽40mm，缝深30mm。基面是否清洁、干燥，与混凝土缝面结合要牢固，表面平整、光洁，嵌入深度符合设计要求
