首页 > 供应产品 > 【温州新越】厂家定制风量调节阀 pp手动风阀 塑料聚丙烯手动通风阀蝶阀
【温州新越】厂家定制风量调节阀 pp手动风阀 塑料聚丙烯手动通风阀蝶阀
产品: 浏览次数:821【温州新越】厂家定制风量调节阀 pp手动风阀 塑料聚丙烯手动通风阀蝶阀
品牌: 中国新越、上海金鼎
安装尺寸: DN40一DN1600
标准: 国标
单价: 2888.00元/台
最小起订量: 1 台
供货总量: 999999 台
发货期限: 自买家付款之日起 10 天内发货
有效期至: 长期有效
最后更新: 2022-04-20 04:07

详细信息
安装尺寸 DN40一DN1600
标准 国标
工作温度 常温
公称通径 DN40一DN1600
公称压力 1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa
规格 DN40一DN1600
结构形式 三偏心蝶阀
介质温度范围 ≦300℃
口径 DN40一DN1600
连接形式 对夹、法兰、焊接
流动方向 单向、双向
密封形式 金属硬密封蝶阀
驱动方式 涡轮、气动、电动、液动
适用介质 水、蒸汽、油品等
形态 蝶式
压力环境 常压
品牌 新越阀门
型号 D673W-16RL (不锈钢气动对夹蝶阀)
加工定制
通道位置 直通式

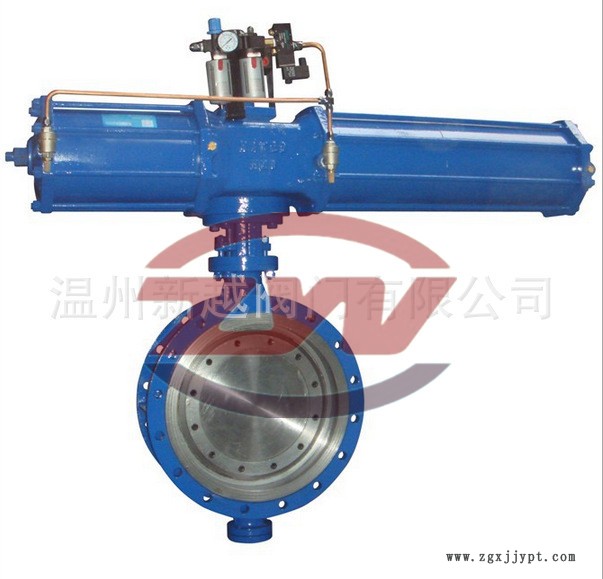

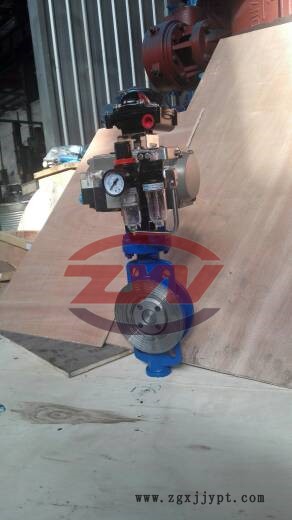

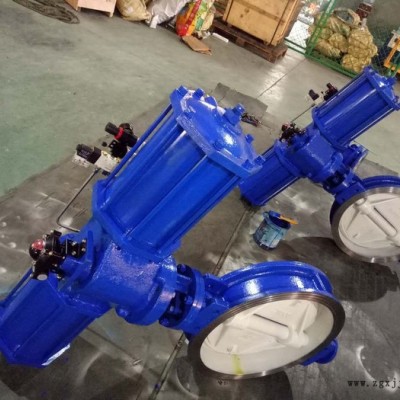

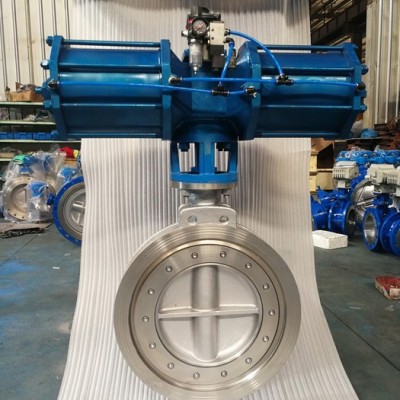

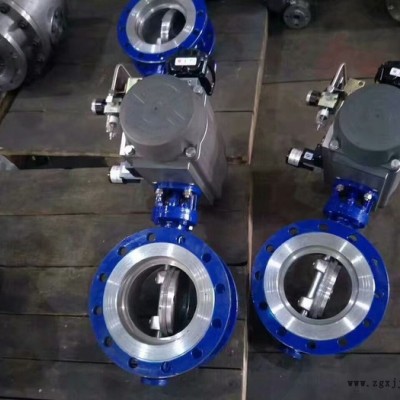

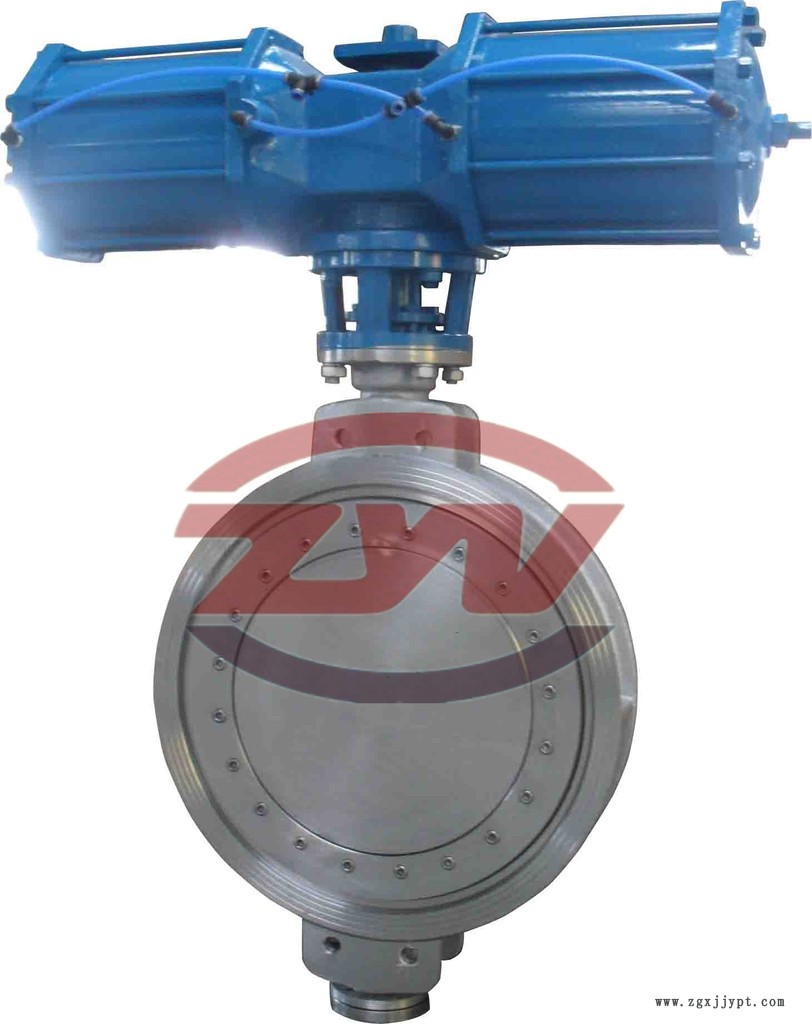

D673W-16RL   三偏心金属硬密封不锈钢气动对夹蝶阀概述:
      金属硬密封蝶阀被广泛应用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业,可安装在温度≤425℃,介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
      驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构,可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维偏心原理设计,阀座采用硬软密封兼容的多层次金属结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次金属阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
      由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等有可靠的保证。

D673W-16RL   三偏心金属硬密封不锈钢气动对夹蝶阀其主要特点:
1、结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。
2、三维偏心结构,使蝶板越关越紧,其密封性能可靠,达到零泄漏。
3、阀体密封面采用堆焊D507合金钢,所以耐高压、耐腐蚀、耐磨损、使用寿命长。

D673W-16RL   三偏心金属硬密封不锈钢气动对夹蝶阀采用标准:
1.设计标准:
GB/T12238-1989
2.连接标准:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
3.结构长度标准:
GB/T12221-1989
4.压力试验标准:
GB/T13927-1992

气动执行机构概述:
 气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,大口径阀门采用AW系列型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

气动执行机构特点:
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

气动执行机构根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。


D673W-16RL   三偏心金属硬密封不锈钢气动对夹蝶阀具体尺寸:
