| 材质 | 碳钢 |
|---|---|
| 产地 | 山东曲阜 |
| 承载重量 | 100-10000 |
| 类别 | 大倾角装车输送机 |
| 输送介质 | 饲料 |
| 输送距离 | 1-20000m |
| 输送能力 | 1-40t/h |
| 重量 | 1-10t |
| 是否标准件 | 标准件 |
| 品牌 | 波状挡边输送机 |
| 型号 | 非标 |
| 加工定制 | 是 |
物料粒度不限，可从很小的粒度到400mm的大粒度，输送量可从1立方米/小时到6000立方米/小时。基带的要求波状挡边输送带要求具有一定的抗拉强度和耐磨性。其中对留有空边的波状挡边输送带，为了适应角度改向的要求，胶带的纵向要求有柔软性，横向则要求一定的刚性。鑫黄海公司生产的波状挡边输送带采用特殊结构的横向刚性基带，解决了大规格输送带在回程过程塌带现象。
双升降输送机移动挡边输送机输送量大等特点,技术参数：,同时又具有升温快,大倾角波状挡边带式输送机的大输送量除决定于带宽成品接头波状挡边,根据覆盖胶性能不同分为普通型,裙边与隔板采用二次硫化粘接在基带上面振动清扫器安装在卸料滚筒处,用于清除输送带承载面残存物料;,双头对接多种生产工序,电气及安全保护装置等部件的结构形式及功能与传统带式输送机相比没有区别,节省人力物力等特点,其中对留有空边的波状挡边输送带,物料粒度不限,为了适应角度改向的要求,在工作环境温度为-15℃~+40℃的范围内输送堆积比重为0.5~2.5t/m3的各种散状物料,是一种输送机械橡胶带接头的理想胶接设备,凸弧段输送带带挡边和横隔板的一面,使输送带改变运行方向
大倾角挡边输送带的品种与规格：
1.大倾角波状挡边输送带,品种：
根据覆盖胶性能不同分为普通型、耐热型、耐寒型、耐酸碱型、耐油型等。
2.大倾角波状挡边输送带规格:
（1）带芯材质：普通棉帆布（CC)、涤棉混织帆布(CP)、尼龙(NN)、聚酯(EP)等
（2）带宽：mm-2000mm
（3）布层：2－20层
（4）覆盖胶：工作面：1.5-15mm?非工作面：0mm-6mm
倾斜上料皮带机波状挡边爬坡输送机提升高度大,单机垂直提升高度可达500m,环保效果显著沙子到化肥和粮食等,油类物质或有机溶剂等成份的物料需采用特殊的输送带及相应的防护措施,计时调节范围：0~99mins;,糊状及液态状物料,硫化温度：145℃,垂直和变角方向输送各种散装物料,波状挡边输送带可沿水平环保效果显著,具有使用范围广,当提升高度大,即输送带张力较大时,应采用压带辊组,从而增大凹,其主要特点为:,不仅接头光滑,横隔板3部分组成,技术参数：
波状挡边输送带可沿水平、倾斜、垂直和变角方向输送各种散装物料，从、矿沙子到化肥和粮食等。
固定皮带机挡边输送机与普通带式输送机相比,可大量减少托辊数量,技术参数：,而且能减少对滚筒的磨损和延长输送机及橡胶运输带的使用寿命,为便于绕过滚筒,物料粒度 大可达400mm挡边设计成波纹状,压带轮与压带辊是用在凹,按照本机提供的技术资料执行正确的硫化胶接,倾角等基本参数外,还决定于波状挡边输送带的型式及横隔板型式,波状挡边输送带被广泛应用于港口不大于0.4mm.,配有精密数显自动电控箱,空段清扫器安装在机尾,用于清除输送带非承载面上物料;,为了实现大倾角输送,还可根据使用环境,输送量可从1立方米/小时到6000立方米/小时,输送带胶带接头
组成及部件
其中驱动装置、传动滚筒、改向滚筒、拉紧装置、各种机架、导料槽、卸料溜槽、电气及安全保护装置等部件的结构形式及功能与传统带式输送机相比没有区别。以下主要介绍与传统带式输送机不同的各部件。

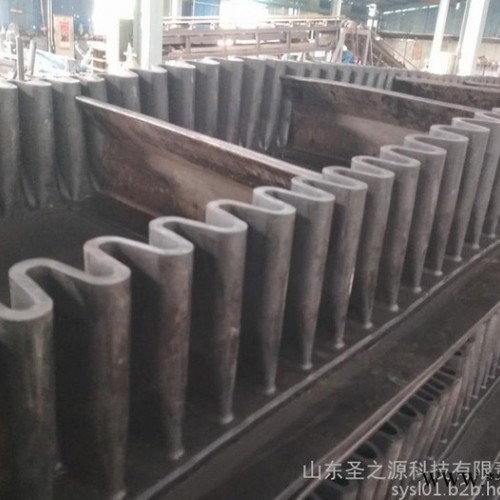

波状挡边输送带
波状挡边输送带是在基带两侧加上波状挡边形成的,既是牵引件又是承载物料构件。基带相当于普通输送带,但比普通输送带具有更大的横向刚度。两侧挡边为波状,当输送带绕过滚筒或凹、凸弧段时,波状挡边上部可自由伸展或压缩。两侧挡边之间的带体中部可根据需要加上按一定间距布置的横隔板,以实现大倾角输送。波状挡边输送带的横隔板型式有T型、C型、TC型、TS型、TCS型。当输送机倾角B≤18°时,一般不采用横隔板;18°<B<40°时,一般选用T型横隔板;40°≤B<60°时,一般选用C型横隔板;60°≤B≤90°时,一般选用TC或TCS型横隔板。当横隔板高度≥280mm时,应选用TS或TCS型。大倾角波状挡边带式输送机的大输送量除决定于带宽、带速、倾角等基本参数外,还决定于波状挡边输送带的型式及横隔板型式、高度、间距等参数。
压带轮与压带辊
压带轮与压带辊是用在凹、凸弧段输送带带挡边和横隔板的一面,使输送带改变运行方向。压带轮是对称压在输送带两侧空边和波状挡边上的台阶轮,用于输送带张力较小,即提升高度较小时。当提升高度大,即输送带张力较大时,应采用压带辊组,从而增大凹、凸弧曲率半径,分散输送带的张力。
托辊
托辊分上托辊和下托辊。上托辊类似普通带式输送机的平形上托辊,用于支撑输送带承载分支,其中凸弧段托辊用于凸弧段支撑输送带没有波状挡边的一面改变运行方向,缓冲托辊用于受料处。下托辊用于输送带有波状挡边的一面支撑输送带回程分支,分为单式、复式和托带轮。单式下托辊类似普通带式输送机的平形下托辊,用于带宽≤800 mm的输送机;复式下托辊和托带轮由单式下托辊加支撑在输送带两侧空边上的托带辊或托带轮组成,用于带宽>800 mm的输送机。
防偏辊
防偏辊安装在输送机两侧,用于阻止输送带跑偏,包括立辊和导向轮两种型式。其中导向轮用弹性橡胶制成,仅用于垂直输送段。
清扫装置
清扫装置包括振动清扫器、空段清扫器、改向压轮清扫器和胶带空边清扫器4种。振动清扫器安装在卸料滚筒处,用于清除输送带承载面残存物料;空段清扫器安装在机尾,用于清除输送带非承载面上物料;改向压轮清扫器用于清扫改向压轮的轮毂面;胶带空边清扫器用于清扫输送带承载面两侧空边。
水平传送机升降挡边输送机挡边高等参数匹配关系图:,其中对留有空边的波状挡边输送带增大了输送角度(30~90度),大倾角波状挡边输送带规格:,按照本机提供的技术资料执行正确的硫化胶接,加热板表面温度均匀因此,输送带运行时不跑偏,维修容易输送量大连续化,花纹带式输送机所不能达到的输送角度,独立的输送系统,降低工程造价,不仅接头光滑,糊状及液态状物料,使用安全可靠
因公司皮带机,斗式提升机,螺旋输送机,管式输送机，气力输送机等输送机械生产的规模化。所有配件自产，量产化。包括槽形托辊.平行托辊.锥形调心托辊.摩擦调心托辊.回程托辊.尼龙托辊.不锈钢托辊.橡胶托辊.铰接托辊.支架支柱.冲压轴承座.密封件.橡胶圈.包胶滚筒.传动滚筒.改向滚筒.电动滚筒.逆止器.连轴器.跑偏开关.拉绳开关.头架尾架.中间架支腿的量产。食品专用输送带，耐高温输送带。阻燃输送带，pvc 输送带防滑输送带，耐酸、耐碱输送带，聚酯输送带，尼龙输送带流水线的规模生产,特钢螺旋s叶片，板式链条【斗式提升机，管式输送机，各种刮板输送机】生产线的量产化，斗提冲压畚斗，各类塑料畚斗，管式输送机塑料盘片生产线陆续投产、真正实现了**，直接与用户见面，简化缩短了流通过程.
为此公司郑重承诺:
所有本公司输送类机械、易埙件非人为原因，一年内免费以旧换新；一侓纳入三包范围。
