 盆式橡胶支座的结构原理是安置于密封钢盆中的橡胶块，在三向受力的情况下，而产生的反力，承受桥梁的垂直荷载，同时，利用橡胶的弹性，满足梁端的转动，通过焊接在上座板上的不锈钢板与聚四氟乙烯的自由滑移，完成桥梁上部构造的水平位移。本系列产品具有结构合理，承载能力大，变形小，水平位移量大，转动灵活，并有良好的缓冲性能，是建筑连续式桥梁的**支座，

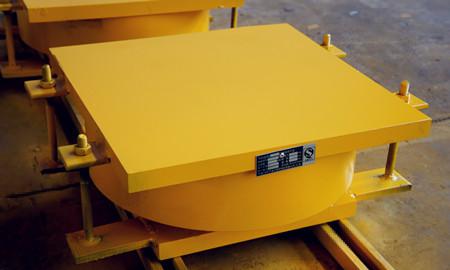

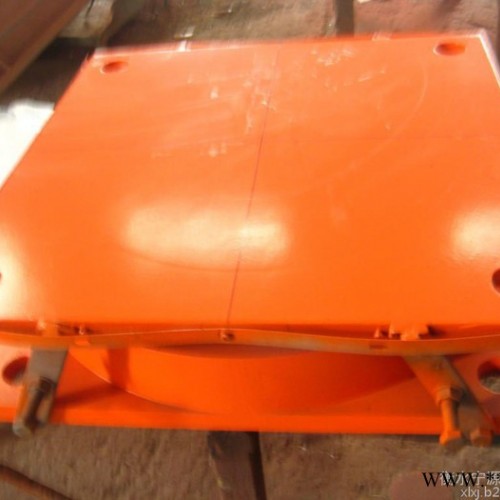

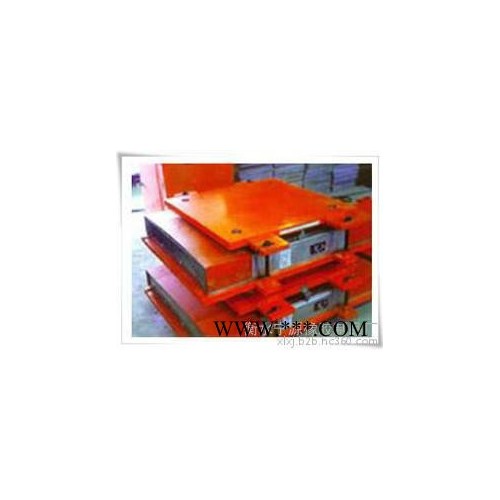

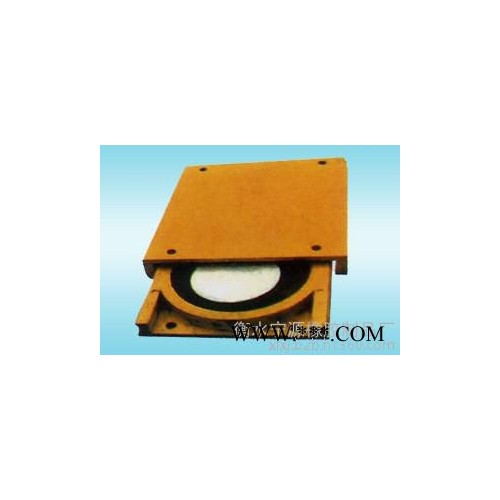

 盆式橡胶支座

且具有重量轻，结构紧凑，构造简单，建筑高度低，加工制造方便，节省钢材，降低造价等优点，是适宜于大垮桥梁使用的较理想的支座。常用的有GPZ、GPZ（Ⅱ）、GPZ(KZ)三大类。 GPZ(II)系列支座目前承载力为31个级别，承载力0.8MN-60MN，能满足大型桥梁建造的需要。

GPZ(II)标准系列中，固定支座在各方向和单向活动支座非滑移方向的水平承载力均不小于支座坚向承载力的10%。抗震型支座水平承载力不小于支座坚向承载力的20%。 支座转动角度不小于0.02rad.

加5201硅脂润滑后，常温型活动支座设计摩阻系数**小取0.03.;加5201硅脂润滑后，耐寒型活动支座设计摩阻系数**小取0.06。

盆式橡胶支座分类

 盆式橡胶支座根据应用范围可以分为三大类：公路桥梁盆式橡胶支座、铁路桥梁盆式橡胶支座及盆式橡胶支座的衍生品。常用的公路盆式橡胶支座型号有：GPZ盆式橡胶橡胶支座和GPZ（Ⅱ）盆式橡胶橡胶支座(依据GT391-1999),GPZ(KZ)盆式橡胶支座等几个系列。常用的铁路盆式橡胶支座有TPZ-I铁路盆式橡胶支座，TPZ标铁路盆式橡胶支座，专桥8156铁路桥梁支座。 盆式橡胶支座的衍生品种类很多，比如 QPZ盆式橡胶橡胶支座、KPZ系列盆式橡胶支座、弹性减震球型钢支座、自调高盆式橡胶支座等。

每一类根据位移形式可分为固定(GD)、单向活动(DX)和双向活动(SX)三种。

3、安装

1、把锚柱安装在支座底板四角。

2、浇注支座支墩，留出顶端一段高度，留出高度要比支座的锚柱大些；

3、把支座吊到垫石上方，校正平面位置和高度；

4、浇注垫石混凝土；

5、安装支座上部的4个锚柱；

6、安装现浇梁模板，绑扎现浇梁钢筋；

7、浇注梁体混凝土；

产品特点

   1、采用不锈钢板与聚四氟乙烯模压板简的平面滑崐移作为支座的滑移面，具有低的摩擦系数，承载能力大崐、变形小、耐磨耗、抗腐蚀能力强。

   2、采用密封的橡胶兴不但不大提高了支座的承载能力及橡胶的寿命，更为重要的是保证了支座具有灵活的转动性能及良好的缓冲性能。

   3、支座的构造简单、重量轻、价格便宜。具有明显的经济效果。

   4、支座建筑高度低，对桥梁设计非常有利。

盆式橡胶支座施工方法（安装步骤）

（1）盆式支座下面应设置支承垫石，支承垫石混凝土强度等级不宜低于C40。垫石高度应考虑 支座安装、养护和更换的方便。支承垫石及墩顶混凝土应该按JTG D62-2004的局部承压部件要求配置相应的钢筋网。墩台顶面需按锚固套筒规格、数量预留栓孔。预留栓孔的直径和深度大于套筒直径和长度50mm~60mm，中心偏差不应超过10mm。

  （2）支座运输到现场后，应该开箱检查支座各部分零件及装箱单，检查合格后再放入包装箱，安装时再开箱。

  （3）活动支座在开箱后应该注意对聚四氟乙烯板和不锈钢冷轧钢板的保护，防止划伤或者有赃物附着在乙烯板和冷轧钢板的表面，并且检查5201-2硅脂是否注满。

  （4）支座安装时，支承垫石顶面应该凿毛，并用清水冲去垫石上面的杂物，待垫石表面干燥后，在锚固螺栓孔位置以外的支承垫石顶面涂满环氧砂浆调平层，支座**位后、对中并调整水平后，用垫块将支座垫起，用环氧砂浆或强度等级较高的砂浆灌注套筒周围空隙及支座底板四周未填满环氧砂浆的位置，并且将砂浆捣实，完工后应该将支座底板以外溢出的砂浆清理干净，砂浆硬化后再拆去支座垫块。

  （5）有纵坡的桥梁，在支座顶板长度范围内的桥梁梁底，设计时应该将该部位梁底用预埋钢板调直水平，支座顶板范围内的混凝土应该按JTG D62-2004进行局部承压计算并配置相应的钢筋网。活动支座安装时应该考虑温度的变化。

  （6）双向和单项活动支座安装时，要特别注意检查聚四氟乙烯板，聚四氟乙烯板的主要滑移方向应与桥梁顺桥向相一致。

  （7）支座中心线应该与主梁中心线重合或平行，单向活动支座安装时，顶板导向块和中间钢板的导向滑调应该保持平行，交叉角度不大于5‘。

  （8）在桥梁实行体系转换要切割临时锚固安装时，要采取隔热措施，这样可以避免损坏橡胶板和聚四氟乙烯板。

  （9）安装完毕检验合格后，拆除连接构件，安装防尘围板。

3、桥梁支座的布置主要和桥梁的结构形式有关。通常在布置支座时需要考虑以下的基本原则：

1）上部结构是空间结构时，支座应能同时适应桥梁顺桥向（X方向）和横桥向（Y方向）的变形；

（2）支座必须能可靠的传递垂直和水平反力；

（3）支座应使由于梁体变形所产生的纵向位移、横向位移和纵、恒向转角应尽可能不受约束；

（4）铁路桥梁通常必须在每联梁体上设置一个固定支座；

（5）当桥梁位于坡道上，固定支座一般应设在下坡方向的桥台上；

（6）当桥梁位于平坡上，固定支座宜设在主要行车方向的前端桥台上；

（7）固定支座宜设置在具有较大支座反力的地方；

（8）在同一桥墩上的几个支座应具有相近的转动刚度；

（9）连续梁可能发生支座沉陷时，应考虑制作高度调整的可能性。

总之，桥梁支座的布置原则是既要便于传递支座反力，又要使支座能充分适应梁体的自由变形。

4、性能及分类

a 、双向活动支座：具有竖向转动和纵向与横向滑移性能，代号为SX 。

b、单向活动支座：具有竖向转动和单一方向滑移性能，代号为DX 。

c、固定支座：仅具有竖向转动性能，代号为GD。

适用温度范围

a 、常温型支座：适用于-25 ℃ ～+ 60 ℃

b 、耐寒型支座：适用干-40 ℃ ～+60 ℃ ，代号为F 。
