  建筑伸缩缝即伸缩缝，是指为防止建筑物构件由于气候温度变化（热胀、冷缩），使结构产生裂缝或破坏而沿建筑物或者构筑物施工缝方向的适当部位设置的一条构造缝。伸缩缝是将基础以上的建筑构件如墙体、楼板、屋顶（木屋顶除外）等分成两个独立部分，使建筑物或构筑物沿长方向可做水平伸缩。

主要作用

防止房屋因气候变化而产生裂缝。其做法为：沿建筑物长度方向每隔一定距离预留缝隙，将建筑物从屋顶、墙体、楼层等地面以上构件全部断开，建筑物基础因其埋在地下受温度变化影响小，不必断开。伸缩缝的宽度一般为2厘米到3厘米，缝内填保温材料，两条伸缩缝的间距在建筑结构规范中有明确规定。

若建筑物平面尺寸过长，因热胀冷缩的缘故，可能导致在结构中产生过大的温度应力，需在结构一定长度位置设缝将建筑分成几部分，该缝即为温度缝。对不同的结构体系，伸缩缝间的距离不同，中国现行规范《混凝土结构设计规范》GB50010-2010中8.1条对此有专门规定。

类型

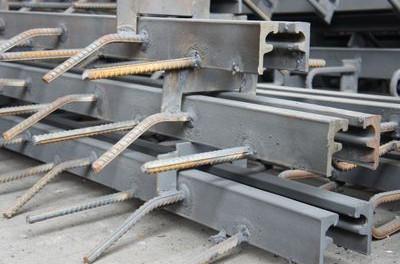

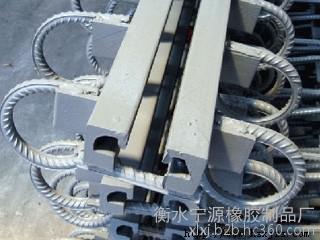

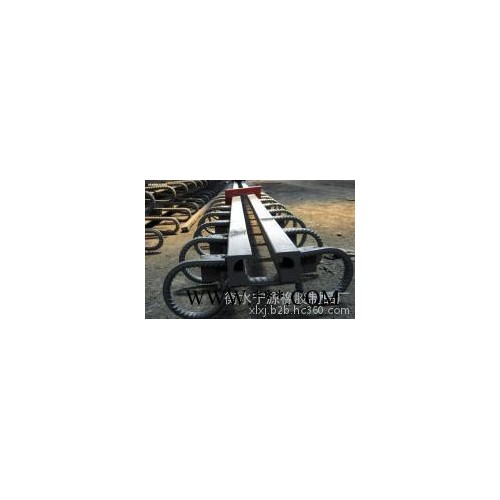

桥梁伸缩缝GQF-C型、GQF-Z型、GQF-E型、GQF-F型、GQF-MZL型,全都是采用热轧整体成型的异型钢材设计的桥梁伸缩缝产品。其中GQF-C型、GQF-Z型、GQF-L型、GQF-F型桥梁伸缩装置适用于伸缩量80mm以下的的桥梁, GQF-MZL型桥梁伸缩装置型是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置,适用于伸缩量80mm-1200mm的大中跨度桥梁。

为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥。

构造要求

（1）在平行、垂直于桥梁轴线的两个方向均能自由伸缩

（2）牢固可靠

（3）车辆驶过应平顺、无突跳与噪声

（4）防水及防止杂物渗入阻塞

（5）安装、检查、养护、消除污物都要简易方便[1]

设计要点

整体设计

合理选定恰当伸缩量的缝隙极为重要，缝隙越大伸缩装置越容易遭破坏。采用的缝隙过大或过小，以及没有考虑安装时的温度而调整间隙。特别是针对板式橡胶伸缩装置，易造成破坏。即使是连续桥面，在面层铺装上往往也会出现裂纹。因此。要采取预先切割桥面，设置接缝，或用较软的铺装层来吸收裂缝，或者安设小型的伸缩装置来解决。在较大纵坡的情况下，如不设置考虑适应竖直变位的构造，也容易产生缺陷，引起破坏。伸缩装置沿桥面纵向，即使伸缩量小，也存在挠度差大的问题，因此，在伸缩装置构造上要给予重视。伸缩装置与梁体结合成等强的整体无疑是提高其使用效能的重要手段。除模数式伸缩装置之外的其他类型的桥梁伸缩装置，与桥面板的固定、结合往往不够充分，效果不甚理想，一般构造尺寸较小、刚度不足，而且对新材料的特征、配合等研究不够深入，所以在选型时应作充分的比较研究。为防止因雨水而起的漏水现象，虽然在一些钢制伸缩缝装置中，对配合部位采取插入密封橡胶或将排水装置或铺装层面层作为容易清扫的型式，或在整个缝隙中灌注填入防水材料的实用型式。对与桥面的雨水，一般应在伸缩装置附近设集中排水口；对不在日常养护作多次涂漆的构件上，设计上应采用**耐久的防护材料作有效的处理。

控制要点

1、梁板上的预埋钢筋如果位置不对或者是漏预埋了，则需要采用植筋的方法把钢筋补上。

2、切割后要清理干净，链接锚固。

3、钢筋焊接焊缝要够，焊接要牢固。

4、混凝土的表面标高要正确，防止跳车。

5、伸缩缝锚固牢靠，不松动，伸缩性能有效。

6、混凝土的养护时间要够，不要因为养护时间不够而开放交通。

安全安装

1、要求施工单位将伸缩缝吊装**位，检查其中心线与梁缝中心线是否重合，其顶面与路面标高是否一致，及时进行调整。将预埋钢筋和伸缩缝锚固件焊接牢固，再横穿12或16水平钢筋。一定要立即拆除伸缩缝定位压板，錾去定位螺丝，并用角向砂轮磨去焊疤，补上油漆。用胶粘纸带或木板密封伸缩缝顶面缝口，在槽口部位即浇筑50号混凝土；用插入式振动棒，充分振捣密实。抹平混凝土过度段表面。用直尺检查伸缩缝顶面、过度段，应尽量与路面平顺。做好混凝土养生后方可通车。带有防撞墙，人行道结构的伸缩缝，参造上述安装工序作业。

2、安装前应检查伸缩缝是否有出厂合格证、使用说明书等，并约请监理、设计及有关人员对伸缩缝外观、几何精度进行检查验收，合格后方可使用。在桥梁上进行划线、切割：根据设计位置放出伸缩缝中线，并按设计尺寸从中线位置量测伸缩缝混凝土保护带边线，用混凝土切缝机按所画边线切割桥面沥青混凝土。为保证切边不受损坏，可分两次切割。第1次切缝距离保护带边线预留5cm，待浇筑混凝土前，再沿准确边线进行第2次切割。切缝要求顺直、准确，切割时注意不要破坏桥面防水层，将防水层卷起予以保护。

3、一定要及时进行桥面的清理、填塞间隙：人工配合空压机清除切割范围内的沥青混凝土，并凿除松散混凝土，同时将缝内的杂物清理干净。缝宽一定要满足设计宽度要求，清理后用苯板将伸缩缝堵严。恢复预埋锚筋，预留钢筋数量要与设计图纸相符，若不相符要及时补焊。用空压机再次清理。为预防伸缩缝安装过程中焊花烧坏泡沫板，可在泡沫板两侧用钢板或铁皮覆盖保护。

4.当要安装的伸缩缝**位用吊车吊运时，应检查好吊车的吊钩，防止脱钩，吊装时应严格按照厂家预留的吊位进行吊装，并按照设计图纸绑轧钢筋。在固定过程中采用拉线的方法控制伸缩装置的中线和直顺度，用长度大于3m具有足够刚度的工字钢或铝合金钢搭放在伸缩缝两侧来控制高程。工字钢沿垂直伸缩缝的方向以1m间距放置，并与缝两侧路面压紧，用木楔将伸缩缝型钢垫平，然后用3m直尺配合自制小门架逐段**调平，调平过程中应采用钢楔。伸缩缝**位后，应调整伸缩缝的中线及标高，标高根据缝两侧5m范围内的实测路面标高确定。
