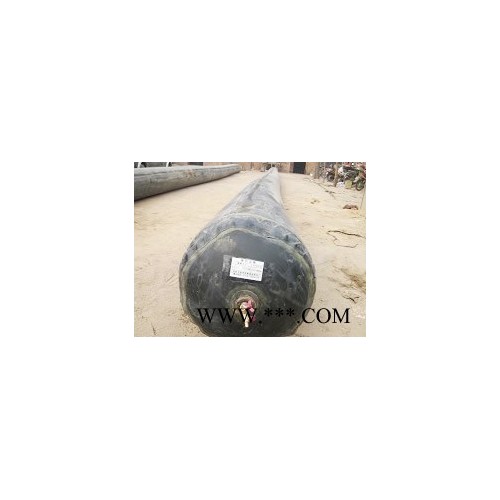

  桥梁充气芯膜，又叫混凝土预制空心板橡胶充气芯模，充气橡胶芯模，充气芯模，气囊

内模，橡胶气囊。主要用于公路桥梁混凝土前张法后张法梁的浇筑成型工程。也被涵洞排污工程所采用。

特点（以宗泰橡塑为例）

桥梁充气芯模是由橡胶与纤维加强层硫化而制成的产品，具有很高的抗张强度，弹性和气密性，充入压缩空气后，能代替原有的木模、竹模、钢模，可以多次重复使用，是一种降低成本和加快施工进度的砼制品配套产品。

1. 桥梁充气芯模充气产品，使用方便，使用后方便拆除，节省劳动时间和劳动成本，降低工作强度。

2.我厂生产的桥梁充气芯模投资回报率高，每条气囊可以反复使用70-80次，节省成本投入。我厂有多年生产经验， 所提供产品全部经过测压侧漏实验，保证产品品质，注重公司以及品牌形象。

3.桥梁充气芯模全部采用天然橡胶和合成橡胶搭配使用之工艺，保证产品的质量稳定。为此，我厂提供**的售后服务，客户回访，客户技术难题解答，乃至派工人到客户施工地现场指导。是购买者无后顾之忧。

4.设计科学合理

应用桥梁充气芯模，予制或现场浇筑出来的成品构件，都能满足设计要求，且操作简单、省工、省时、省材。

5.有良好的耐老化性能，使用寿命长

本产品用合成橡胶、天然橡胶与加强层硫化后制成。既有很好的抗胀强度，又有弹性和柔韧性，所以能满足在各种工作条件下的使用。

6.适用温度广泛

在-10℃～+90℃的范围内，材质没有变化。

7.为建筑现场施工轻型化提供了有利条件

予应力空心混凝土构件，由于采用桥梁充气芯模，其重量比非予应力实心构件轻20%，因此减轻建筑物上部结构的重量，可以使桩基缩短，跨径增大，现场施工简便安全。

8.施工工艺简便、安全、卫生

使用桥梁充气芯模，只用少量简单工具，无需特殊工艺。

只要将芯模入负筋笼内，充气压力达到工作压力时，即浇筑混凝土，待混凝土初凝时，将芯模放气抽出，即可完成成品构件的成型，不污染环境。

9.桥梁充气芯模有形状多变等特点

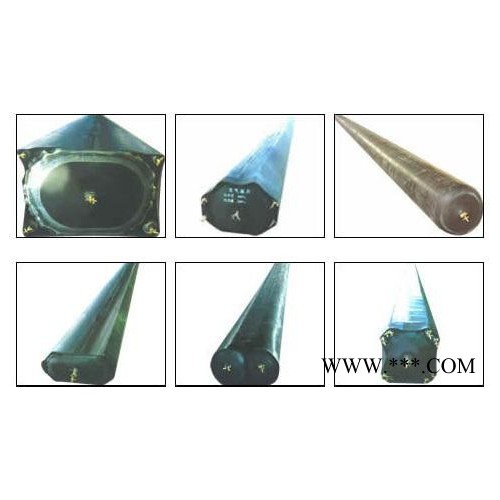

充气芯模有形状多变等特点，可成圆形，椭圆形，矩形，拱形，八边形，倒梯形等孔径；也可以成直孔、变截面孔（正变和斜变）等，可使建筑结构变轻型、薄壁的空心梁板。

10.桥梁充气芯模的固定

（1）因振捣混凝土时，芯模会向上浮，所以必须将上、下、左、右都加以固定，另外加上压块克服上浮力。

（2）一般 φ250mm芯模箍筋间距为80cm。如直径加大则箍筋间距相应减小。

充气芯模又叫桥梁充气芯模，橡胶充气芯模，是一种可膨胀、收缩的圆柱袋子，由橡胶与纤维加强层硫化而制成，具有很高的抗张强度，弹性和气密性，用来形成混凝土构件的空腔，在制造空心构件时，将它放入中间，并充入压缩空气，充气膨胀后具有足够的强度来承受混凝土的压力，能代替原有的木模、竹模、钢模，打开阀门胶囊即收缩，并可以从空腔中抽出胶囊。

    橡胶充气芯模的主要材质是由橡胶与纤维加强层硫化而制成。随着技术的成熟发展，充气芯模的制作工艺主要分两大类，即热压硫化一次成型和冷粘工艺。

制作工艺

橡胶充气芯模从工艺上来说，早期生产的充气芯模工艺全部是冷粘工艺，后来在不断的实践过程中，冷粘工艺慢慢的被热压硫化一次成型的工艺取代了，但是还有部分厂家在使用这个工艺，因为这个工艺生产的充气芯模成本相对较低，但是冷粘工艺生产的充气芯模有一个致命的缺点**是过热时，粘接处会开胶；造成使用寿命远低于热压硫化一次成型生产的充气芯模。

采用橡胶与防拉布热压硫化一次成型工艺，不仅表面光滑无接缝，而且可以承担足够的混凝土热量及压力。

其次，同样的工艺在生产原料的选择上不同，生产出的橡胶充气芯模质量也相差很多，天然橡胶和合成橡胶，防拉布强度的选择，这些都直接影响着充气芯模产品的品质，和使用寿命即循环使用的次数。

使用方法

1、 入模用绳牵引将桥梁隧

道充气芯模|预制空心板胶囊|橡胶充气气囊穿入有混凝土的筋笼内，并使充气嘴处在外放置。

2、 充气A． 打开进气阀门充气，充气时用压力表控制监测桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊气压。B． 当桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊气压达到使用压力时，将进气阀门关闭。（使用充气压力见表三）C． 异型桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊应交替充气直至达到工作压力。D． 注意桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊充气时不得超压。

3、 固定与浇筑混凝土A． 在振混凝土时桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊会上浮，因此，必须上、下、左、右加以固定，一般φ250mm桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊箍筋间距为80cm，如直径加大，固定间距相应缩小。B． 浇筑混凝土的方法与实心构件基本上相同，注意使用高频插入或振捣棒从两侧同时振捣，以防桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊左右位移，振捣棒端部位**好不要触及桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊。

4、 拆模当混凝土初凝时，打开阀门放气，即可将桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊抽出，时间可视水泥号而定。

5、 冲洗桥梁隧道充气芯模|预制空心板胶囊|橡胶充气气囊，试水检查。

注意事项

1、在使用充气芯模前，首先检查钢筋笼钢丝接头及轧丝头不得朝内径方向弯曲，以免扎伤芯模，形成漏气现象。

先浇注钢筋笼底部砼垫层，再用绳将芯模牵引到钢筋笼内，并使纵向接缝朝上。

2、注意：气囊内模使用时必须刷隔离剂，以减少抽模阻力，气囊不允许用机油代替隔离剂，一方面机油对橡胶侵蚀，另一个机油会污染钢筋。用肥皂水稀释，作为脱模剂效果比较理想。皂粉和水的比例大约是1：20

3、打开阀门充气到规定压力，即可关闭阀门、切忌不得超压。

4、异型芯模应交替充气直达规定压力。

5、将进入钢筋笼内的芯模上下左右加以固定。克服上浮力及左右移动。

6、浇筑混凝土后，使用振动棒从两侧同时振捣，防止芯模左右移动。且振动棒段头不可接触芯模，以免穿破漏气。

7、待混凝土初凝后，打开橡胶充气芯模的阀门放气，抽出芯模即可。（脱模时间根据施工情况自定）一般情况为：当手纸肚摁下有清晰指纹时，方可脱模。

施工工艺

应用橡胶充气芯模预制预应力空心板、混凝土板梁，施工方便、操作简单、省工、省料、使用寿命长，适合温度-10℃一+50℃，施工工艺简便、安全、卫生。

施工方法

1、将芯模安放到钢筋笼内，并使纵向接缝朝上，充气到规定压力，关闭阀门。避勉振捣混凝土时上浮，必须按施工工艺将上、下、左、右都加以固定，用模板对拉螺丝加压克服上浮。

2、浇注混凝土使用高频插入式振捣器，从两侧同时振捣，防止芯模左右移位，振捣器端头不可接触芯模，以免穿破漏气。

3、待混凝土初凝后即可将芯模抽出，脱模(打开放气阀门)。
