| 材质 | 橡胶、钢构件 |
|---|---|
| 产地 | 衡水 |
| 颜色 | 其他 |

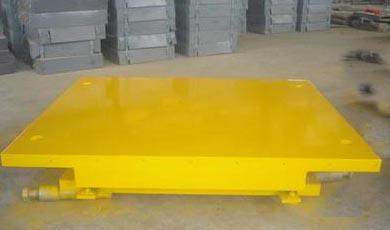

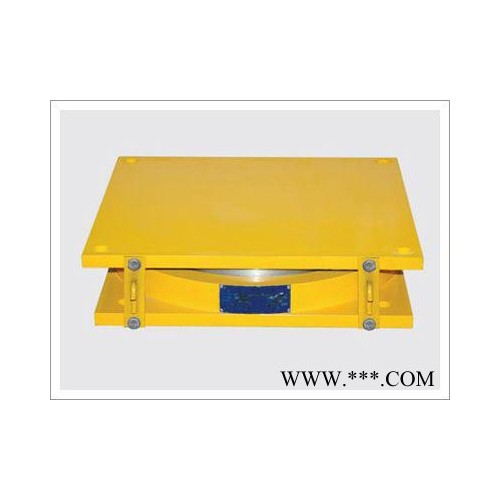

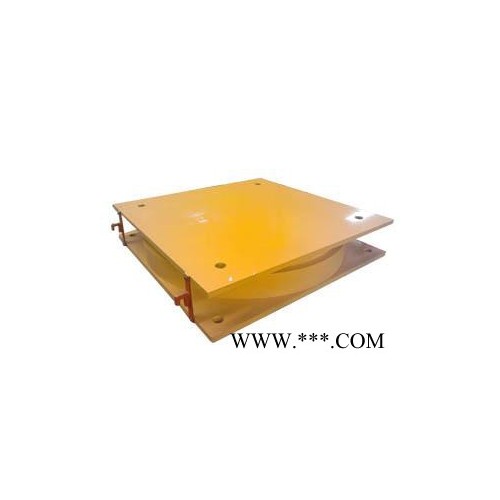

盆式橡胶支座的结构原理是安置于密封钢盆中的橡胶块，在三向受力的情况下，而产生的反力，承受桥梁的垂直荷载，同时，利用橡胶的弹性，满足梁端的转动，通过焊接在上座板上的不锈钢板与聚四氟乙烯的自由滑移，完成桥梁上部构造的水平位移。本系列产品具有结构合理，承载能力大，变形小，水平位移量大，转动灵活，并有良好的缓冲性能，是建筑连续式桥梁的**支座，盆式橡胶支座且具有重量轻，结构紧凑，构造简单，建筑高度低，加工制造方便，节省钢材，降低造价等优点，是适宜于大垮桥梁使用的较理想的支座。常用的有GPZ、GPZ（Ⅱ）、GPZ(KZ)三大类。 GPZ(II)系列支座目前承载力为31个级别，承载力0.8MN-60MN，能满足大型桥梁建造的需要。
盆式橡胶支座分类
盆式橡胶支座根据应用范围可以分为三大类：公路桥梁盆式橡胶支座、铁路桥梁盆式橡胶支座及盆式橡胶支座的衍生品。常用的公路盆式橡胶支座型号有：GPZ盆式橡胶橡胶支座和GPZ（Ⅱ）盆式橡胶橡胶支座(依据GT391-1999) ,GPZ(KZ)盆式橡胶支座等几个系列。常用的铁路盆式橡胶支座有TPZ-I铁路盆式橡胶支座，TPZ标铁路盆式橡胶支座，专桥8156铁路桥梁支座。 盆式橡胶支座的衍生品种类很多，比如 QPZ盆式橡胶橡胶支座、KPZ系列盆式橡胶支座、弹性减震球型钢支座、自调高盆式橡胶支座等。 每一类根据位移形式可分为固定(GD)、单向活动(DX)和双向活动(SX)三种。
3、安装
1、把锚柱安装在支座底板四角。 2、浇注支座支墩，留出顶端一段高度，留出高度要比支座的锚柱大些； 3、把支座吊到垫石上方，校正平面位置和高度； 4、浇注垫石混凝土； 5、安装支座上部的4个锚柱； 6、安装现浇梁模板，绑扎现浇梁钢筋； 7、浇注梁体混凝土； 8、拆除支座两侧的临时连接。 三、QZ系列球型支座 1、概述 QZ系列球型支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板（F4、球面四氟板）及橡胶挡圈组成的一种特殊盆式橡胶支座产品。它将盆式支座中的橡胶板改为球面四氟板因而得名,由于QZ球型支座中间钢板及底盆亦相应地改成球面，减小了摩擦系数。其位移由上支座板与平面四氟板之间的滑动来实现。在上支座板上设置导向槽或导向环来约束支座的单向或多向位移，可以制成球形单向活动支座和固定支座。通过球形板和球面四氟板之间的滑动来满足支座转角的需要。
QZ球型支座以传力可靠，转动灵活的特点，不但具有GPZ盆式橡胶支座承载能力大的特点，座位移大等特点，而且能更好地适应大转角的需要，与普通盆式支座相比具有下列优点： 1、球形橡胶支座通过球面传力，不会出现力的缩颈现象，作用在混凝土上的反力比较均匀； 2、球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关，特别适用于大转角的要求，设计转角可达0.05rad. 3、QZ球型支座各向转动性能一致，适用于宽桥、曲线桥； 4、这种支座产品不用橡胶承压，不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。 2、球型支座的分类 球形支座通过球面传力、不出现力的缩颈现象，作用在混凝土上的反力比较均匀； 球形支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。因此特别适用于大转角的要求，设计转角可达0.05rad以上。支座各向转动性能一致，适用于宽桥、曲线桥等； 支座不用橡胶承压、不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。 3、安装细则 1、用本系列支座时，桥梁梁体及桥墩、台支承部位混凝土标号不得低于300级。特殊情况须征得设计单位同意。 2、支座与梁体及墩、台采用预埋螺栓连接，必要时也可采用预埋钢板焊接连接，但将支座与梁体及墩台预埋钢板焊接时，要防止支座钢体过热，以免烧坏硅脂及聚四氟乙烯板。 3、支座安装标高应符合设计要求，要保证支座支承面的水平及平整，支座支承面四角高差不得大于2mm。 4、支座进场后，应检查装箱清单，包括配件清单，支座产品合格证，支座安装养护细则等。 5、支座安装时应注意如下事项： A、支座中心线应与主梁中心线平行。 B、活动支座上、下支座板顺桥方向的中心线应重合，其交角不得大于5´rad。 C、支座安装时不得松动上、下支座连接板，以防止支座发生过大转角而倾覆。该连接板在梁体安装完成后予以拆除，以防约束梁体的正常转动。 D、拆除上、下支座连接板后，应及时安装SX及DX活动支座的橡胶防尘罩。 E、现浇混凝土梁在梁体注成整体后，在施工梁体预应力前拆除连接板。 F、支座在安装围板前，应用棉丝将不锈钢滑动表面仔细擦净，以防止灰尘侵入聚四氟乙烯板表面。 G、对支座钢件油漆碰掉部分，应补充油漆一道。 6、支座使用期间应每年定期进行一次检查及养护，内容包括： A、检查支座锚栓有无剪断，支座橡胶密封圈有无龟裂、老化。 B、检查支座相对位移值是否均匀，逐个记录支座位移值。 C、清除支座附近的杂物及灰尘，并用棉丝仔细的擦净不锈钢表面的灰尘。 D、松动锚栓螺母一次清洗上油，以免螺母锈死，然后紧固。 E、校核并定点检查支座高度变化，以便校核支座内聚四氟乙烯板的摩耗的情况。当支座变化超过3mm时，应拆除橡胶密封圈，检查聚四氟乙烯板的状况。 F、定期对支座钢件进行油漆防锈（不锈钢滑动面除外）。
橡胶支座布置
桥梁支座的布置主要和桥梁的结构形式有关。通常在布置支座时需要考虑以下的基本原则：（1）上部结构是空间结构时，支座应能同时适应桥梁顺桥向（X方向）和横桥向（Y方向）的变形； （2）支座必须能可靠的传递垂直和水平反力； （3）支座应使由于梁体变形所产生的纵向位移、横向位移和纵、恒向转角应尽可能不受约束； （4）铁路桥梁通常必须在每联梁体上设置一个固定支座； （5）当桥梁位于坡道上，固定支座一般应设在下坡方向的桥台上； （6）当桥梁位于平坡上，固定支座宜设在主要行车方向的前端桥台上； （7）固定支座宜设置在具有较大支座反力的地方； （8）在同一桥墩上的几个支座应具有相近的转动刚度； （9）连续梁可能发生支座沉陷时，应考虑制作高度调整的可能性。 总之，桥梁支座的布置原则是既要便于传递支座反力，又要使支座能充分适应梁体的自由变形。
