盐城市宝兴不锈钢制品有限公司

材质	碳钢
产地	江苏
类型	机械设备
种类	机械设备
品牌	其他
型号	XTDQ72
加工定制	是
配件适用对象	通用
打样周期	8-15天
加工周期	8-15天
质量认证	iso9001
年剩余加工能力	10000（件）
年最大加工能力	1000000（件）

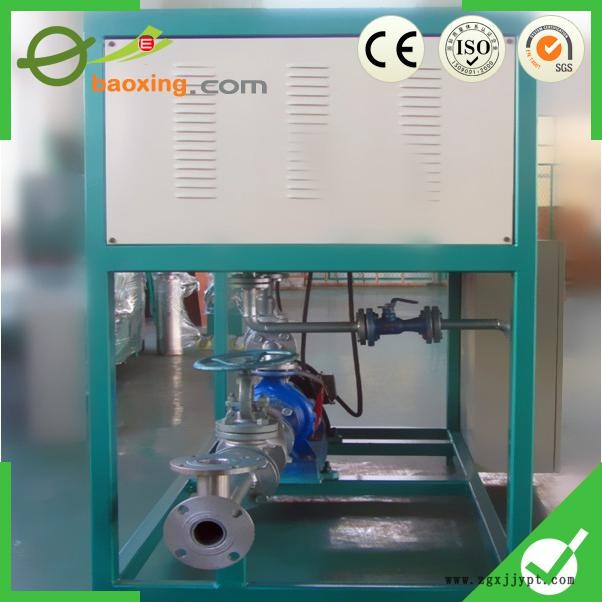

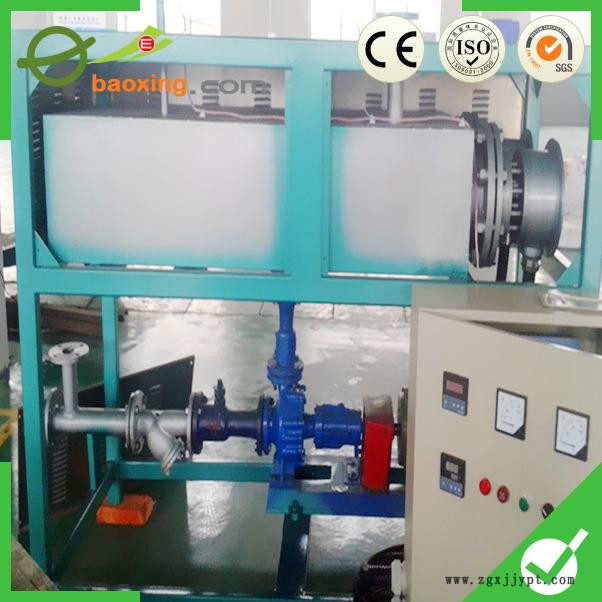

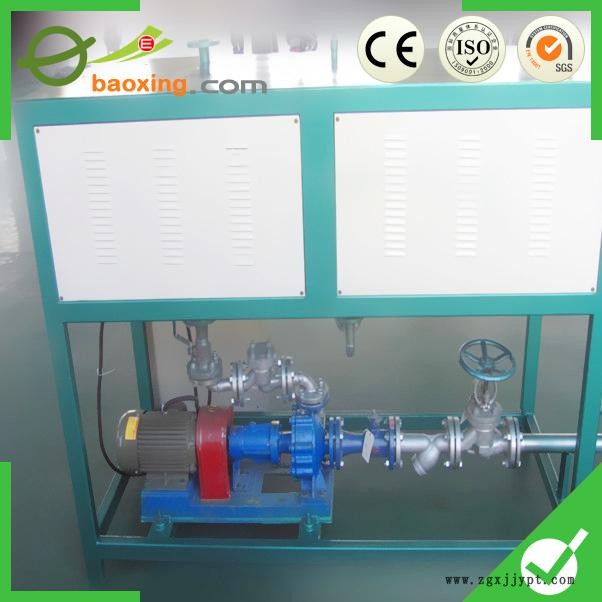

一、工作原理      导热油电加热炉（有机热载体炉）是在吸收国外先进技术的基础上，研制出的一种新型安全、节能高效、低压、能提供高温热能的特种防爆工业炉。该炉是一种以电能为热源，即由浸入在导热油中的管状电热元件通 电产生热量，以导热油为热载体，通过热油循环泵强制循环，将热量传输给一个或数个用热设备。当经过用热设备卸载后，导热油重新通过循环泵，回到电加热炉再吸收热量传输给用热设备，如此周而复始，实现热量的连续传递。确保能利用热设备获得持续稳定的高温能源。满足介质加热的工艺要求。导热油电加热器可采用数显式温控仪控温，具有超温报 警、低油位报警、超压力报警功能。并具有防干烧和防爆安全措施。防爆加热器防爆等级为ExdIIBT4、ExdIIBT6、ExdIICT6等。

二、使用方法      电加热导热油炉系统由防爆电加热器、有机热载体炉、换热器（如有）、现场防爆操作箱、热油泵、膨胀槽等组合成一个撬块，用户只仅需接入电源、介质的进出口管道及一些电气接口即可使用。

三、设备特点 1、该设备具有结构紧凑、体积小、重量轻、安装操作简便。加热时无污染，能在较低的工作压力下获得较高的工作温度。 2、自动化程度高，采用先进的自动控温模式，即通过所设 定的温度反馈给控制系统实现热负荷的自动调节。采用模糊控制和自整定PID控制完美结合的控制技术，控温精度可达到±1℃～±0.1℃，甚至更精确。并可与计算机连网，实行人机对话。控制系统可以向DCS系统提供加热器处于运行、超温、停止、温度信号，互锁状态等信号，可以接受DCS发出的自动、停止操作命令。

四、安全装置 1.常规的电气保护、漏电保护、短路保护等。 2.备有多个联锁接口，随时对油泵、流量、压力进行有效的监控。 3.设有一套独立于 正常温度控制的超温报警系统，当由于种种原因导致常规控温失控后，该系统不仅能及时报警，且能不可复位地关闭电加热器，保障系统的安全运行。并输入一下触点信号。 4.设备结构合理、技术成熟、配套齐全、安装周期短、运行和维修方便、安全可靠、适用范围广。 5.采用内热式闭路循环供热，热利用率高，节能效果显著，且运行费用低、回收投资快。

五、应用领域: 石油及化学工业：聚合、缩合、蒸馏、熔融、脱水、强制保温。 油脂工业：脂肪酸蒸馏、油脂分解、浓缩、酯化、真空脱臭等反应釜控温，反应釜加热。 合成纤维工业：聚合、熔融、纺丝、延伸、干燥。 纺织印染工作：热定型辊筒加热、烘房加热、热容染色。 非织造工业：无纺布。 饲料工业：烘干。 塑料及橡胶工业：热压、压延 、挤压、硫化成型。 造纸工业：干燥、波纹纸加工。

六、规格型号表

型号功率	加热器尺寸	膨胀尺寸	连接口径
XTDQ6	150*1200	300*400	DN25/32
XTDQ9	150*1200	300*400	DN25/32
XTDQ12	150*1200	300*400	DN25/32
XTDQ15	150*1200	300*400	DN25/32
XTDQ18	150*1200	300*400	DN25/32
XTDQ24	150*1400	300*400	DN25/32/40
XTDQ30	150*1400	300*400	DN25/32/40
XTDQ36	200*1400	400*500	DN25/32/40
XTDQ45	200*1400	400*500	DN32/40/50
XTDQ48	150*1400*2段	400*500	DN32/40/50
XTDQ60	200*1400*2段	400*500	DN32/40/50
XTDQ72	200*1400*2段	400*500	DN40/50/65
XTDQ80	200*1400*2段	400*500	DN40/50/65
XTDQ90	250*1500*2段	400*500	DN50/65/80
XTDQ100	250*1600*2段	500*600	DN50/65/80
XTDQ120	300*1600*2段	500*600	DN65/80/100
XTDQ135	300*1600*2段	500*600	DN65/80/100
XTDQ150	300*1800*2段	700*800	DN80/100/125
XTDQ180	300*1800*2段	700*800	DN80/100/125
XTDQ240	300*1800*2段	700*800	DN80/100/125
XTDQ280	350*1800*2段	700*800	DN80/100/125
XTDQ300	350*1800*2段	800*1000	DN80/100/125
XTDQ360	350*1800*2段	800*1000	DN80/100/125
XTDQ400	350*1800*2段	800*1000	DN80/100/125
XTDQ450	400*1800*2段	1000*1200	DN100/125/150
XTDQ480	350*1800*3段	1000*1200	DN100/125/150
XTDQ600	350*1800*3段	1000*1200	DN100/125/150
XTDQ1000	450*1800*3段	1000*1200	DN100/125/150

★特殊规格可以定制
