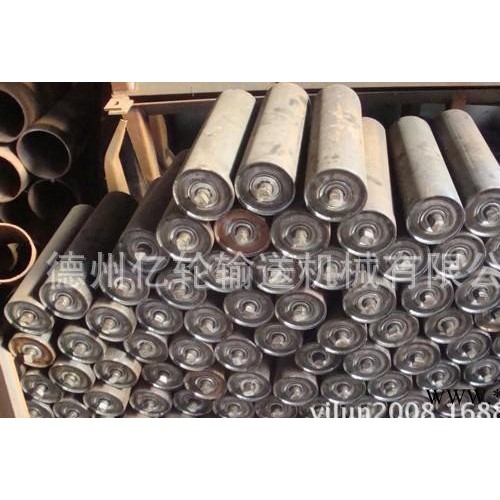

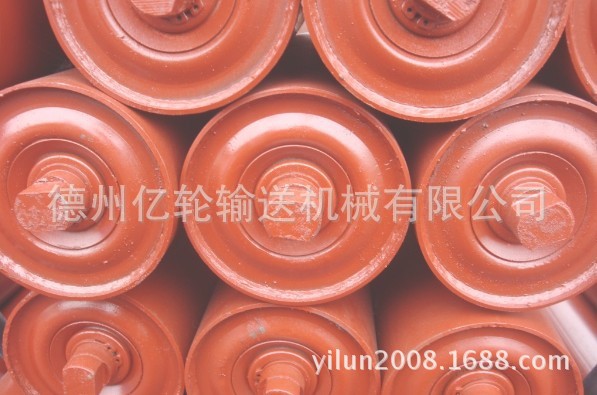

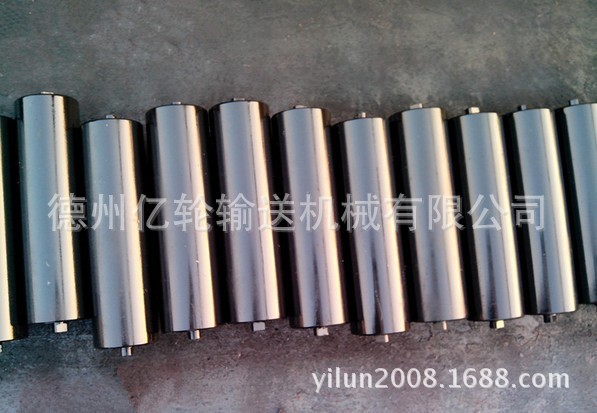

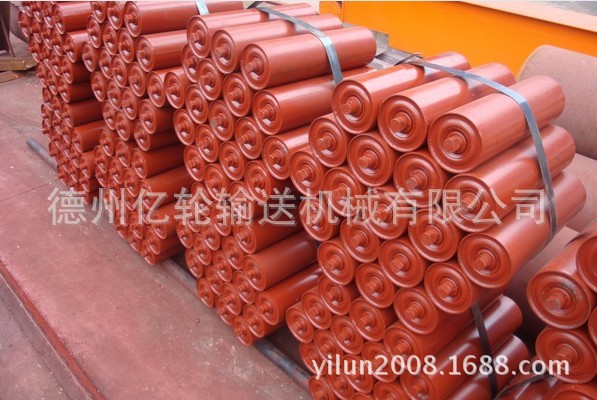

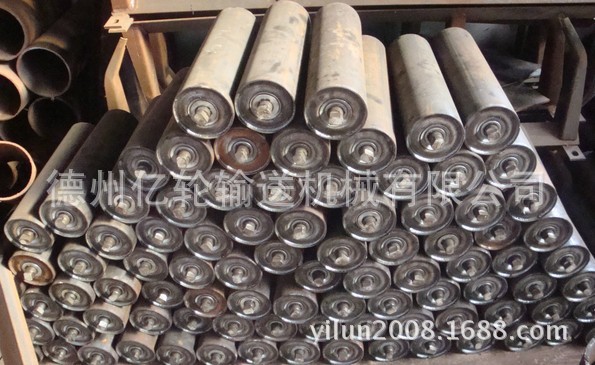

托辊是带式输送机的重要部件，种类多，数量大。它占了一台带式输送机总成本的35

% ，承受了70%以上的阻力，因此托辊的质量尤为重要。

托辊的作用是支撑输送带和物料重量。托辊运转必须灵活可靠。减少输送带同托

辊的摩擦力，对占输送机总成本25%以上的输送带的寿命起着关键作用。虽然托辊

在带式输送机中是一个较小部件，结构并不复杂，但制造出高质量的托辊并非易事。

判断托辊好坏的标准有以下几条：托辊径向跳动量；托辊灵活度；轴向窜动量。

托辊适用范围



矿用托辊：

槽型托辊：煤炭、水泥、电力

槽型调心托辊： 冶金。矿山、电力、水泥、化工、建材、钢厂，输送设备

鼓型托辊：冶金、化工、煤炭、建材

地辊：适用领域矿业

挡辊、立辊:适用范围输送机

吊挂式托辊：适用范围皮带输送机

逆止托辊：适用领域冶金。矿山、电力、水泥、化工、建材、钢

螺旋托辊：

1）螺旋下托辊：适用范围煤炭、电力、冶金、化工、建材、

2）螺旋清扫托辊：适用范围煤矿机械

3）双向螺旋橡胶托辊：适用对象输送机、包装机械、食品机械、矿山设备、

其他

平行托辊：

1）平行上托辊：平行下托辊：适用范围港运码头，矿山输送,机械设备

2）平行上调心托辊.平行下调心托辊：适用范围防止皮带跑偏

梳形托辊：矿山、码头、煤炭、电厂、焦化、出口贸易

锥形托辊：

1）锥形上调心托辊：适用领域港口，电力，煤矿，机械厂，粮食运输，化工

2）锥形下调心托辊：适用领域港口，电力，煤矿，机械厂，粮食运输 ，化工

摩擦托辊：冶金、化工、煤炭、建材

1摩擦上调心托辊。摩擦下调心托辊： 适用范围输送机械

缓冲托辊：适用范围电厂、水泥厂

橡胶圈缓冲托辊：适用范围托辊专用

平行缓冲托辊：适用范围煤矿

可调槽角双弹簧缓冲托辊组：适用范围港运码头，矿山输送，机械设备

弹簧板式缓冲托辊：适用范围输送机

三联铰接托辊： 煤矿，码头，出口贸易，输送机

单槽辊筒：

双链辊筒：适用领域广泛用于机械、矿业、电子、轻工、食品、邮政、木材加

工、烟草、橡胶、物流配送中心等行业。

O带辊筒：适用范围各输送场合

锥形辊筒：适用领域输送、弯道输送机、轨道机

双槽辊筒：适用领域五金，电子，输送机

车制辊筒：适用范围机械、食品、电子、木业、矿山等

动力辊筒：适用范围适用于各类动力及无动力输送机

单链辊筒：适用范围适用于各类动力及无动力输送机

无动力辊筒：适用范围食品、烟草、医药、橡胶等

金属无动力锥辊：适用范围 食品、烟草、医药、橡胶等

直管锥套无动力锥辊、直管包胶无动力锥辊：适用范围承载/输送/传送/牵引/

动力

托辊配件

缓冲胶圈：适用于皮带机缓冲托辊，广泛用于石油化工、钢铁冶金、矿山开采、

食品加工、汽车制造和公园游乐设备。

托辊支架：煤炭、化工、矿业等输送领域，适用范围矿场配件，适用对象矿用

轴承：用途机械设备

轴承座：矿业皮带输送机托辊及其他输送设备

滚动轴承座产品主要用于各种矿山机械、冶金、造纸、纺织等各个领域。

密封垫圈：适用范围汽车、电器、轴承、泵、气缸、托辊、其他

冲压挂钩：适用范围五金

梳形胶圈：适用范围汽车、轴承、托辊、其他

梳形辊间隔套：没有找到

卡簧：应用范围机械工业用紧固件

托辊轴：适用范围电厂、矿山

挡圈：应用范围机械轴承电器家电、机械设备

弹性圆柱销：应用范围机械工业用紧固件

接头：适用范围液压传动技术中不可缺少的管路连接元件

影响托辊好坏的因素

1.托辊径向跳动量（该项指标直接影响物料输送的稳定性）

2.轴向串动量（直接影响托辊的使用寿命）

3.灵活度（影响托辊的使用寿命和胶带的使用寿命，以及整机的驱动功率）

4.防水性能（影响托辊使用寿命）

5.防尘性能（影响托辊使用寿命）

6.轴向承载能力（影响托辊使用寿命）

7.抗冲击能力（影响托辊使用寿命）

8.旋转阻力（影响胶带使用寿命）。

托辊的工作原理

托辊通过输送带与托辊之间的摩擦力带动托辊管体、轴承座及轴承外圈、密封圈做

旋转运动，与输送带并同其一起实现物流的传输。

托辊的使用与操作

1.托辊使用前应仔细检查外观有无严重磕碰受损现象，旋转托辊应转动灵活，

无卡阻。

2.托辊的安装距离应视物流的种类和输送机特点运量大小经科学计算而定，避

免过疏或过密安装。

3.托辊安装应适应避免相互间磨碰。

托辊的保养与维修

1.托辊正常使用寿命20000h以上，一般不需维修。但根据使用场所和负荷的

大小，应制定相应的维修日期，及时清洗注油维修，及时清理浮煤等。对有异常声

响和不转的托辊要及时更换。

2.更换轴承时，必须使轴承保持架开口向外，轴承装入托辊后，应保持适当的

游隙，不得压死。

3.迷宫密封件应采用原厂配件，装配时应分别装入托辊内，不得套在一起装配。

4.使用中托辊，应严防重物击砸托辊管体。

5.为确保托辊密封性能及使用性能，禁止随意拆卸托辊。

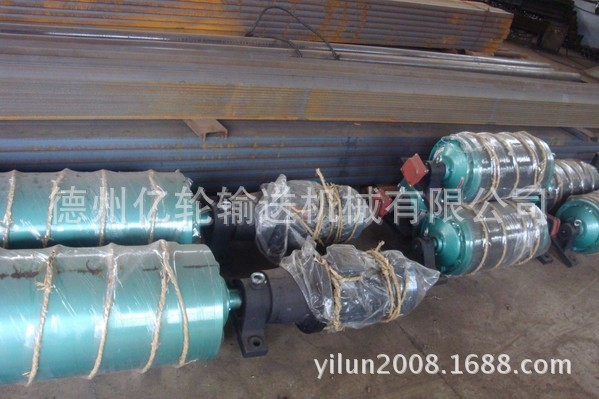

德州亿轮输送机械有限公司，成立于2005年5月，是一家民营股份制企业，坐落于美丽富饶、经济发达、交通便利的山东省德州市宁津县经济技术开发区。专业生产TD75、DTII、DTIIA型固定式输送机、移动升降输送机、托辊和滚筒，产品获多项****，提升了“亿轮”品牌。企业拥有自主出口权，产品远销中东、非洲、澳洲、欧洲、东南亚、俄罗斯等多个**和地区。
  公司拥有大型车床、数控、双压机、双焊机、双镗机、铣床、锯床等专业设备数台，日生产托辊能力1600支以上，年生产能力达58万支。托辊选用专用管、冷拔轴、名优轴承、焊接瓦合、迷宫油封，专业检验室对托辊分别进行防水、防尘、防静电、横向位移、径向跳动、旋转阻力与惯性及跌落试验，合格率达98%以上。制造的托辊噪音低，转动灵活，使用寿命均在3万小时以上，受到客户的一致好评。产品广泛应用于煤矿、矿山、港口、钢厂、电厂、化肥厂、饲料厂、水泥厂等大中小型企业。
   公司始终奉行“诚信为本，质量至上。以质量求生存，以信誉求发展”的经营宗旨，注重品牌效益，不断提高产品质量。加强内部管理，优化对外服务。以“珍惜客户，为客户负责。感恩客户，为客户服务。把**好的产品奉献给客户”作为企业的服务宗旨。
