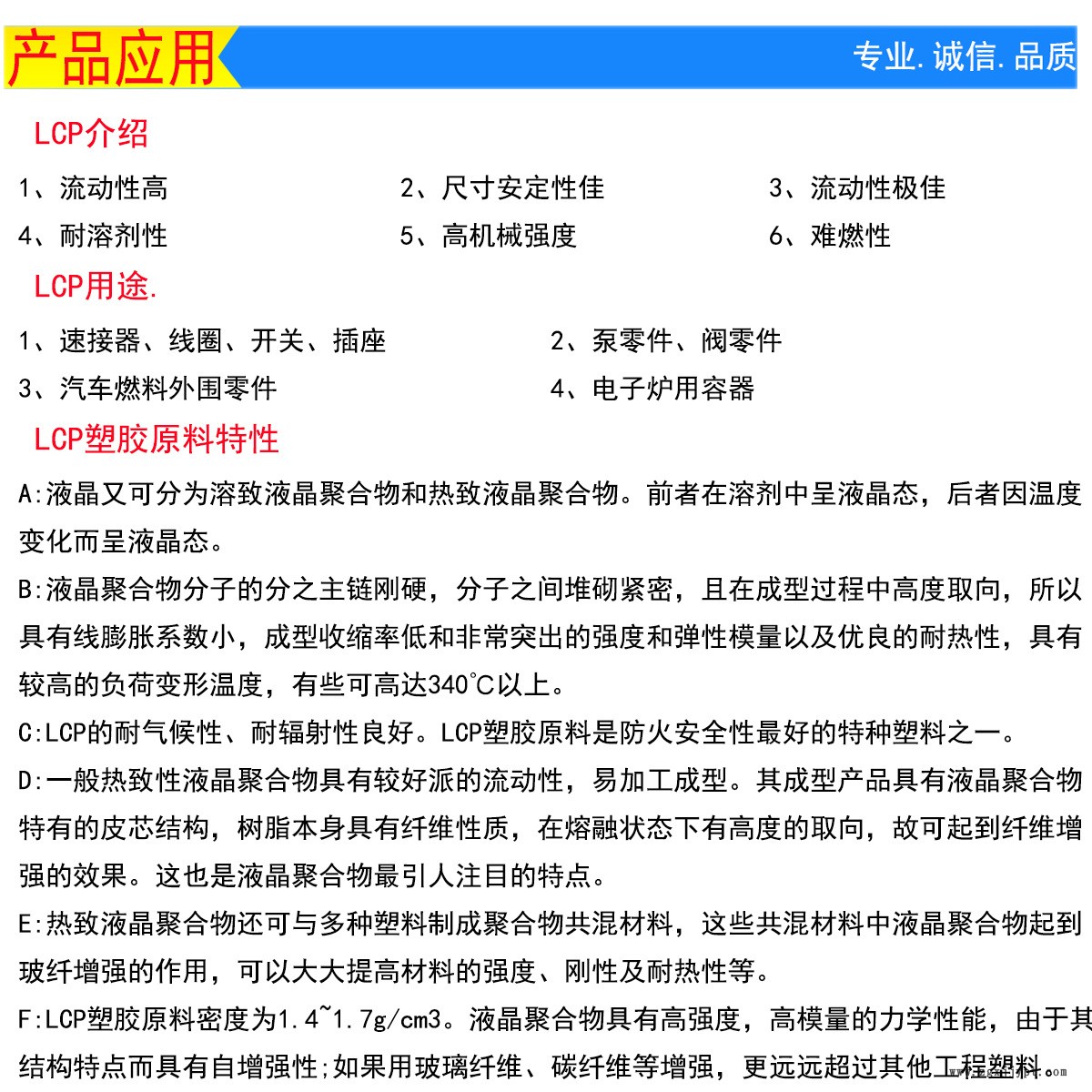

| 厂家(产地) | 日本宝理 |
|---|---|
| 加工级别 | 注塑级 |
| 销售方式 | 品牌经销 |
| 类型 | 标准料 |
| 牌号 | A950 |
| 用途级别 | 电子电器部件 |
| 产地/厂家 | 日本宝理 |
| 特性级别 | 耐磨,热稳定性,高刚性,抗化学性 |
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 物理性能 | 比重 | ASTM D792 | 1.4 | g/cm3 | |
| 成型收缩率 | Flow | ASTM D955 | 0.02 | % | |
| 成型收缩率 | Across Flow | ASTM D955 | -0.05 | % | |
| 吸水性 | saturation,23℃ | ASTM D570 | 0.08 | % | |
| 吸水性 | Equilibrium,23℃,50% RH | ASTM D570 | 0.03 | % | |
| 洛氏硬度 | M-Scale | ASTM D785 | 66 | ||
| 机械性能 | 拉伸模量 | 3.20mm | ASTM D638 | 9800 | MPa |
| 拉伸强度 | 3.20mm | ASTM D638 | 205 | MPa | |
| 断裂伸长率 | 3.20mm | ASTM D638 | 3 | % | |
| 弯曲模量 | 3.20mm | ASTM D790 | 8800 | MPa | |
| 弯曲强度 | 3.20mm | ASTM D790 | 168 | MPa | |
| 压缩模量 | ASTM D695 | 11700 | MPa | ||
| 压缩强度 | 3.20mm | ASTM D695 | 142 | MPa | |
| 切变强度 | ASTM D732 | 98 | MPa | ||
| 泊松比 | ASTM E132 | 0.47 | |||
| 摩擦系数 | VS.metal-Dynamic | ASTM D1894 | 0.21 | ||
| 摩擦系数 | VS.metal-Static | ASTM D1894 | 0.29 | ||
| 缺口冲击强度 | ASTM D256 | 431 | J/m | ||
| 拉伸冲击强度 | ASTM D1822 | 2.9 | KJ/m2 | ||
| 拉伸冲击强度 | 0.800mm | ASTM D1822 | 5.1 | KJ/m2 | |
| 拉伸冲击强度 | 1.60mm | ASTM D1822 | 3.24 | KJ/m2 | |
| 拉伸冲击强度 | 3.20mm | ASTM D1822 | 2.35 | KJ/m2 | |
| 电气性能 | 表面电阻率 | ASTM D257 | 1.0E+16 | ohms | |
| 体积电阻率 | ASTM D257 | 6.0E+16 | ohm.cm | ||
| 绝缘强度 | 3.00mm | ASTM D149 | 21 | kV/mm | |
| 介电常数 | 1000Hz | ASTM D150 | 3.6 | ||
| 介电常数 | 1E+6Hz | ASTM D150 | 3.4 | ||
| 损耗因子 | 1000Hz | ASTM D150 | 0.024 | ||
| 损耗因子 | 1E+7Hz | ASTM D495 | 137 | sec | |
| 无机械性质相对温度指数 | 0.793mm | UL 746 | 220 | ℃ | |
| 冲击条件下相对温度指数 | 0.793mm | UL 746 | 220 | ℃ | |
| 电气性质相对温度指数 | 0.793mm | UL 746 | 240 | ℃ | |
| 耐导电径迹性 | UL 746 | 160 | V | ||
| 热性能 | 热变形温度 | 1.8MPa,未退火,3.20mm | ASTM D648 | 180 | ℃ |
| 流动方向线性热膨胀系数 | 50℃,3.00mm | ASTM D696 | -1.0E-6 | cm/cm/℃ | |
| 垂直流动方向线性热膨胀系数 | 50℃,3.00mm | ASTM D696 | 0.000071 | cm/cm/℃ | |
| 比热 | ASTM C351 | 1870 | J/kg/℃ | ||
| 阻燃等级 | 0.800mm | UL 94 | V0 | ||
| 阻燃等级 | 1.60mm | UL 94 | V0 | ||
| 氧指数 | ASTM D2863 | 35 | % | ||
