SHR-2000C高速混合机-CPE高速搅拌机 高搅机生产厂家
产品: 浏览次数:347SHR-2000C高速混合机-CPE高速搅拌机 高搅机生产厂家
品牌: 云帆
产地: 张家港
单价: 面议
最小起订量: 1
供货总量:
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-01-12 23:35

详细信息

SHR-2000C高速混合机

1、主要技术参数

(1) 总 容 积:         2000L

(2) 有效容积:          1400L

(3) 一次投料量:        ≤700kg

(4) 电机功率:          185KW   8级电机

(5) 加热方式:          自摩擦

(6) 主轴转速:          0-360rpm  变频调速

(7) 桨叶数量:          4个

(8) 混合时间:          7分钟/锅(以CPE物料计量)

(9) 锅盖开启方式:      气动

(10) 卸料方式:          气动

(11) 耗气量:            0.17m3/min

(12) 使用电源:          交流380v 50hz  AC



2、其他参数

(1) 机组装机容量:       185kw

(2) 生产能力:           4000Kg/h

(3) 外形尺寸:           4450mm×1550mm×3370mm

(4) 设备重量:           约5500Kg

3、机械部分

(5) 锅体材质采用δ10mm SUS304不锈钢板制作,锅底采用δ12 mm SUS304不锈钢制作,SUS304不锈钢经抛光处理后具有耐磨,耐腐蚀,耐高温等特点,内表面抛光后极其光滑坚硬,不易沾料。混合室桶体带冷却夹套。(进出口带短节法兰DN65)

(6) 搅拌桨材质由SUS304不锈钢铸造成型,经机械精加工、表面抛光、校动,静平衡、表面光滑坚硬,耐磨,耐腐蚀。运转平稳不颤抖。

(7) 锅盖材质为ZL102铸铝,不易沾料,质轻易开启锅盖。锅盖采用双道密封,不漏料,密封可靠。由气缸抬起后,可沿垂直方向回转轴水平顺时针方向旋转70°,转动灵活,使用方便。旋转时切勿用力过大,以防碰伤锅壁;盖中央为透气孔,为防止锅盖不好时,搅拌桨转动而造成人身事故;本机带有安全限位保护开关当锅盖未盖严时,开关不接通电源,电机不能启动。锅盖上开DN300进料孔3只,DN65负压孔1只。

(8) 导流板:(战斧式)用于加强混合效果,它的导流角度根据物料特性和混合式物料流向,可以自由调节。板内装有测温热电偶,使料温反映在指示仪表上,同时,用于自动控制出料口的自动出料。

(9) 主轴密封采用迷宫式密封、油封密封和吹气密封的组合密封,大大提高密封的可靠性,减少泄漏的可能;支承轴套表面经过硬化处理,提升耐磨性能,保证底桨和锅底间隙合理。轴承选用瓦房店品牌

(10) 放料口:放料口尺寸DN350。由铝合金铸成,装有气动卸料门,气缸与料门一线式连接使料门压紧可靠,有良好的密封性和灵活性,卸料方式可用锅内料温自动控制、混料时间控制或用按钮手动控制卸料门的开启与关闭。放料口采用球面密封结构,O型圈整体密封。增加吹气装置,确保放料口每次放料后密闭严实,不漏料。

(11) 底座:用钢结构焊接制成,经龙门刨四面刨平,底座上装有四只吊环,底座内腔装有皮带传动装置打开二侧侧盖板可以更换皮带。

(12) 采用皮带减速传动方式,工作稳定可靠,便于维护更换。还可防止过载,对混合机电机进行有效保护。

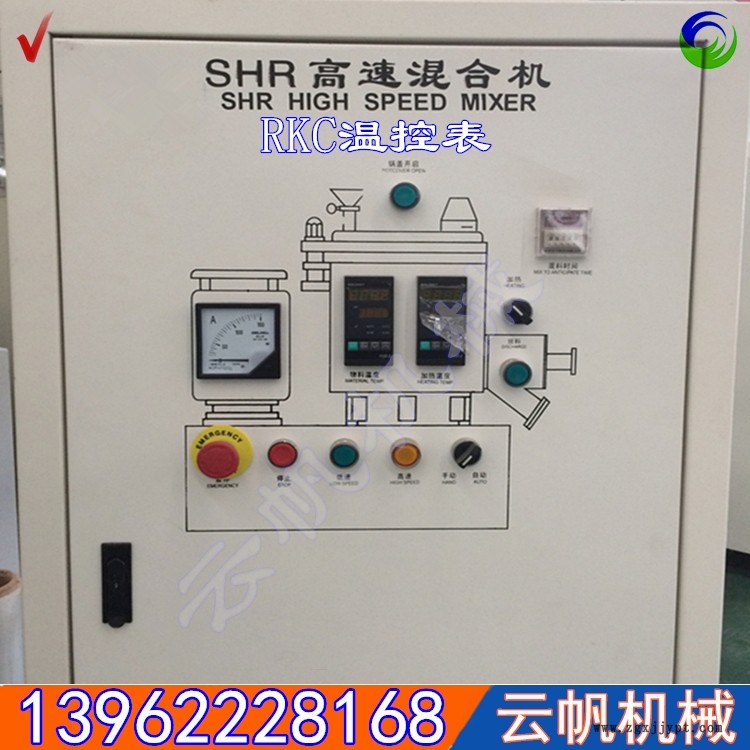

4、电气控制

(1) 采用国产优质单速电机,西安西玛电机。

(2) 电机控制选用变频器控制:瑞士ABB或法国施耐德品牌(进口)

(3) 深圳英威腾或上海神源(国产)

(4) 接触器及断路器采用西门子电器。

(5) 空气开关:LG电器厂。

(6) 电磁阀采用国内知名品牌电磁阀。

(7) 其它按厂家生产标准。



5、主要配置

(1) 配件名称 型  号 数量 生 产 厂 家 备注

(2) 电动机 YX3一355一8一185kW 1件 西安西玛电机

(3) 变频器 185KW重载型 1件 详见4-b

(4) 温控仪 E5EC系列 1套 日本欧姆龙

(5) 气动元件 4V210 1套 国产

(6) 接触器 3TC系列 1套 苏州西门子
