| 标准 | 国标 |
|---|---|
| 材质 | 衬氟 |
| 工作温度 | 高温 |
| 公称通径 | 25 |
| 规格 | DN25,DN20 |
| 结构形式 | 浮动球球阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 各种高腐蚀化学介质 |
| 形态 | 球式 |
| 用途 | 调节 |
| 作用对象 | 水 |
| 零部件及配件 | 手轮 |
| 压力环境 | 低压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 增泰 |
| 型号 | Q41F46 |
| 加工定制 | 是 |

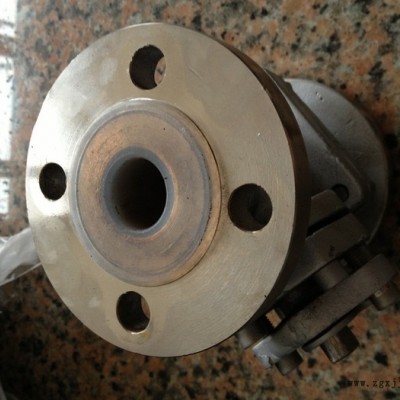

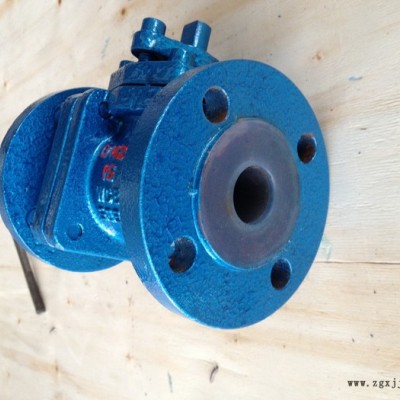

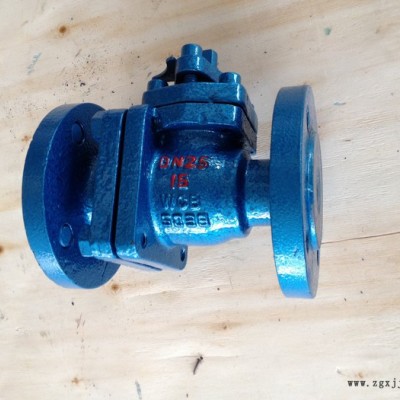

衬氟球阀Q41F46-16C主要用于截断或接通管路中的腐蚀性介质，并可用于流体的调节与控制，与其它阀类相比，有如下特点：
1.流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力**小的一种。
2.开关迅速、方便，只需将球体旋转90°，便完成开户和关闭动作。
3.采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏。
4.可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作。
5.球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性。
主要外形和连接尺寸
公称通径 | PN1.6(MPa)主要外形尺寸和连接尺寸(mm) | 参考值 | |||||||
DN | L | D | D1 | D2 | f | b | Z-Φd | H1 | Do |
15 | 130 | 95 | 65 | 45 | 3 | 14 | 4-Φ14 | 95 | 140 |
20 | 140 | 105 | 75 | 55 | 3 | 14 | 4-Φ14 | 98 | 150 |
25 | 150 | 115 | 85 | 65 | 3 | 16 | 4-Φ14 | 113 | 150 |
32 | 165 | 135 | 100 | 78 | 3 | 18 | 4-Φ18 | 130 | 180 |
40 | 180 | 145 | 110 | 85 | 3 | 18 | 4-Φ18 | 135 | 200 |
50 | 200 | 160 | 125 | 100 | 3.5 | 20 | 4-Φ18 | 140 | 220 |
65 | 220 | 180 | 145 | 120 | 3.5 | 20 | 4-Φ18 | 145 | 280 |
80 | 250 | 195 | 160 | 135 | 4 | 22 | 8-Φ18 | 205 | 320 |
100 | 280 | 215 | 180 | 155 | 4 | 24 | 8-Φ18 | 230 | 380 |
125 | 320 | 245 | 210 | 185 | 4 | 26 | 8-Φ18 | 252 | 500 |
150 | 360 | 280 | 240 | 210 | 4 | 28 | 8-Φ23 | 283 | 600 |
200 | 400 | 335 | 295 | 265 | 5 | 30 | 8-Φ23 | 325 | 750 |
250 | 450 | 405 | 355 | 320 | 5 | 34 | 12-Φ26 | 370 | 900 |
