| 裁断面积 | 1200*1000（mm2） |
|---|---|
| 类型 | 液压裁断机 |
| 主电机功率 | 15 |
| 执行质量标准 | 国标 |
| 品牌 | 运通 |
| 型号 | 1250 |
| 加工定制 | 是 |
| 主电动机功率 | 15 |
| 裁断宽度 | 1200 |

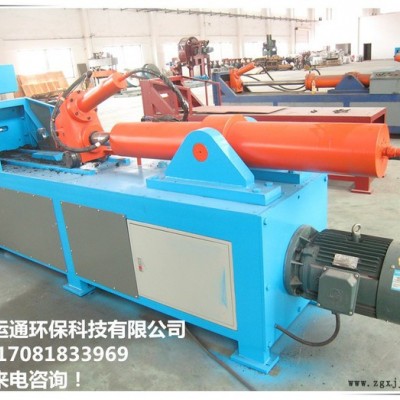

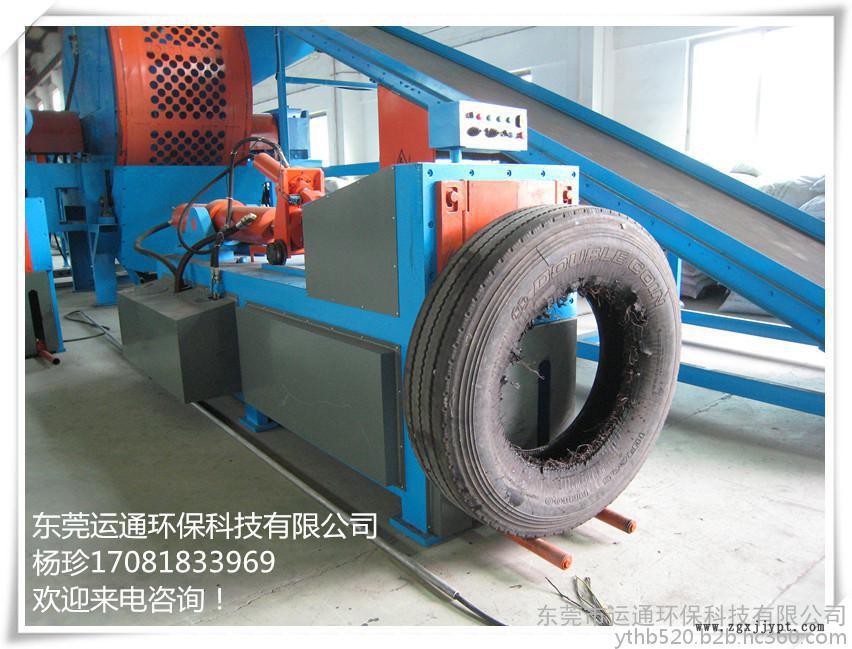

TQCL1250型轮胎轮毂圈裁断拉丝机
1、裁断拉丝主要结构
主要结构：由机架、电机、轮胎挡板、拉钩、裁断刀、小车、拉丝油缸、压丝油缸、裁断油缸、提升机构液压系统等零部件组成。
2、工作原理及用途
主要用途：胎圈裁断拉丝机是一种在常温下将轮胎轮毂内的两股粗钢丝裁断、拉出的设备，其主要目的是延长后续破碎、粉碎设备刀具的使用寿命。

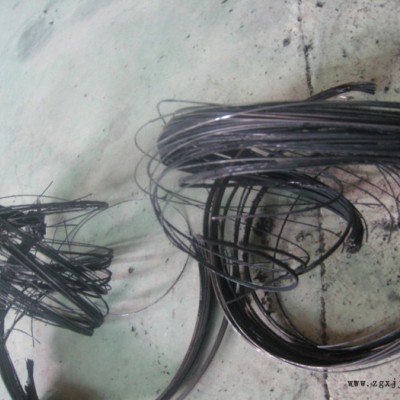

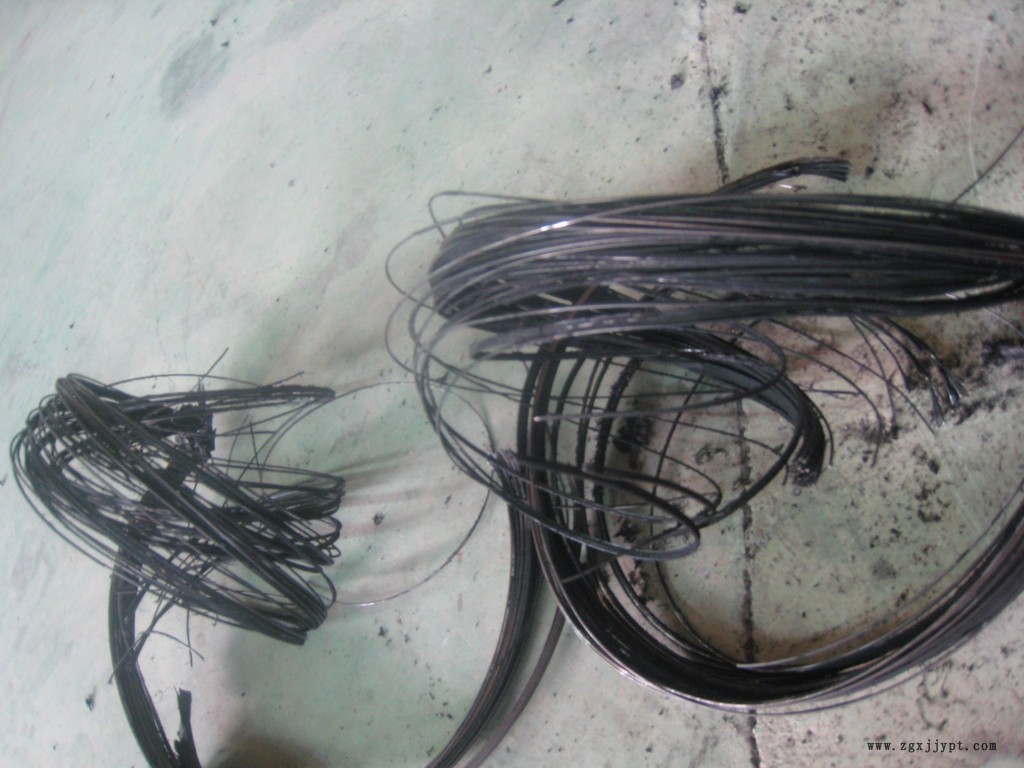

工作原理：拉丝和裁断均由液压系统工作、活塞杆往复运动工作。裁断油缸工作将轮毂粗钢丝裁断，拉丝油缸活塞杆带动小车上的拉钩将轮胎胎唇内的钢丝拉出，钢丝拉出后拉丝油缸复位收回；工作过程中，压丝油缸上的V形压块在设定位置将刚拉出的钢丝压在拉钩上固定拉出。
3、设备结构特点
1.液压站、油缸、电控柜等零部件全部固定在机架上，设备整体结构简单、外形美观、运输和安装方便。
2.采用双联叶片泵供油，不仅使设备工作噪音低，而且在压丝缸工作时拉丝缸仍以原有速度拉丝，提高工作效率及液压件使用寿命。
3. 采用空载快速伸出，负载慢速裁断、拉丝的液压工作方式，显著提高生产效率。
4. 采用提升机构，降低人工劳动强度。
4、TQCL型轮胎轮毂圈裁断拉丝机主要技术参数
| 序号 | 设备型号 | TQCL1250 |
| 1 | 电机功率（Kw） | 11 |
| 2 | 拉丝、裁断油缸最大工作压力（MPa） | ≤16 |
| 3 | 压丝油缸最大工作压力（MPa） | ≤10 |
| 4 | 处理轮胎最大外径（mm） | ≤1200 |
| 5 | 拉丝油缸最大工作行程（mm） | 1250 |
| 6 | 裁断油缸最大工作行程（mm） | 350 |
| 7 | 处理能力（条/h） | 20-35 |
| 8 | 冷却方式 | 循环水冷 |
| 9 | 设备（长×宽×高） | 4100×870×1550 |
| 10 | 设备重量（kg） | 2500 |
