| 标准 | 德标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 低温 |
| 公称通径 | 电磁阀VMPA1-M1H-KS-PI |
| 规格 | AC24V |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 适用介质 | 蒸汽 |
| 形态 | 球式 |
| 用途 | 截止 |
| 零部件及配件 | 配件 |
| 压力环境 | 高压 |
| 类型(通道位置) | 二通式 |
| 品牌 | FESTO/费斯托 |
| 型号 | VMPA1-M1H-KS-PI |

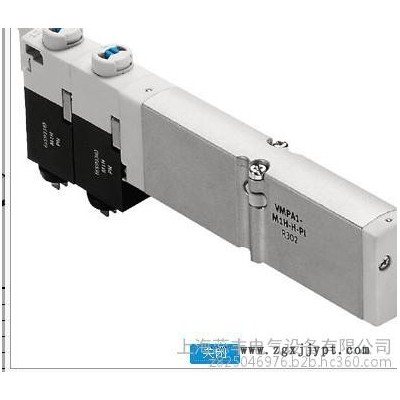

电磁阀
VMPA1-M1H-KS-PI
产品代号: 556838
★ 标准产品范围
用于MPA-S型阀岛.
技术参数
特性 特性
阀功能2x3/2 常闭，单电控
驱动类型电气的
阀规格10 mm
标准额定流量230 l/min
工作压力-0.9 ... 8 bar
设计结构活塞滑块
复位类型机械弹簧
防护等级IP65
to IEC 60529
授权c UL us - Recognized (OL)
抗震性运输应用测试，强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准
耐冲击性震动测试 SG2 和 FN/EN
密封原则软性
装配位置任意
手控装置位置锁定
推
先导类型由先导控制
流动方向可反向
可自由交叠是
有关强制动力的说明切换频率至少一周一次
切换位置指示器是
先导压力3 ... 8 bar
适合真空是
QS-6的标准额定流量230 l/min
切换时间，关闭20 ms
切换时间，打开10 ms
逻辑为0的**大正向测试脉冲400 μs
逻辑为1的**大负向测试脉冲200 μs
许用压力波动+/- 25 %
工作介质压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经
过润滑的压缩空气)
耐腐蚀等级 CRC 1
储藏温度-20 ... 40 °C
介质温度-5 ... 50 °C
环境温度-5 ... 50 °C
**大紧固扭矩, 阀安装0.25 Nm
产品重量56 g
安装类型带通孔
材料备注符合 RoHS
密封件的材料信息NBR
外壳的材料信息压铸铝
02.07.2015 – 有待更新 – Festo AG & Co. KG 1 / 1
