| 厂家(产地) | 东莞 |
|---|---|

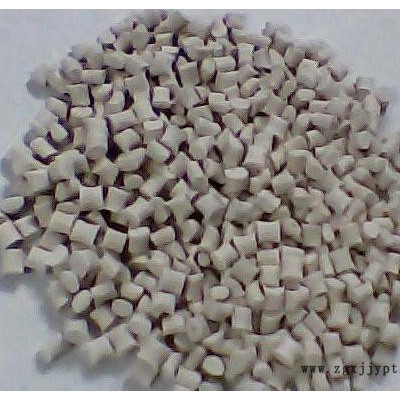

| 牌号 | 高刚性低翘曲 矿物填充PBT再生料颗粒 |
| 加工级别 | 注塑级 |
| 特性级别 | 高刚性 |
| 用途级别 | 填充级 |
| 销售方式 | 自产自销 |
PBT应用：
10%玻纤增强、20%玻纤增强、30%玻纤增强、阻燃、矿物填充、玻矿混合、耐高温、玻纤防火、耐水解、润滑剂添加、热稳定剂添加、耐紫外线、食品级、导热级、高流动。 用途：
1、电子电器：无熔线断电器、电磁开关、驰返变压器、家电把手、连接器、外壳等；
2、汽车：车门把手、保险杆、分电盘盖、挡泥板、导线护壳、轮圈盖等；
3、工业零件：OA风扇、键盘、钓具卷线器、零件、灯罩等。
特点：PBT为乳白色半透明到不透明、结晶型热塑性聚酯。具有高耐热性、韧性、耐疲劳性，自润滑、低摩擦系数，耐候性、吸水率低，仅为0.1%，在潮湿环境中仍保持各种物性（包括电性能），电绝缘性，但介电损耗大。耐热水、碱类、酸类、油类、但易受卤化烃侵蚀，耐水解性差，低温下可迅速结晶，成型性良好。PBT 结晶速度快**加工方法为注塑，其他方法还有挤出、吹塑、涂覆和各种二次加工成型，成型前需预干燥，水分含量要降至0.02%。PBT（增强、改性PBT）主要用于汽车、电子电器、工业机械和聚合物合金、共混工业。如作为汽车中的分配器、车体部件、点火器线圈骨架、绝缘盖、排气系统零部件**点火器、电子电器工业中如电视机的偏转线圈，显像管和电位器支架，伴音输出变压器骨架，适配器骨架，开关接插件、电风扇、电冰箱、洗衣机电机端盖、轴套.
加工工艺
PBT为热塑性塑料，为适用于不同加工业者使用，一般多少会加入添加剂，或与其它塑料掺混，随着添加物比例不同，可制造不同规格的产品。由于PBT具有耐热性、耐候性、耐药品性、电气特性佳、吸水性小、光泽良好，广泛应用于电子电器、汽车零件、机械、家用品等，而PBT产品又与PPS、PC、POM、PA等共称为五大泛用工程塑料。
PBT具有明显的熔点，熔点为225～235℃，是结晶型材料，结晶度可达40%。
PBT熔体的粘度受温度的影响不如剪切应力那么大，因此，在注塑中，注射压力对PBT熔体流动性影响是明显。
PBT成型制品各向异性。PBT在高温下遇水易降解。2 注塑机的选择
选用螺杆式注塑机时。应考虑如下几点。
①制品的用料量应控制在注塑机额定**大注射量的30%～80%。不宜用大注塑机生产小制品。
②应选用渐变型三段螺杆，长径比为15～20，压缩比为2.5～3.0。
③应选用自锁式喷嘴，并带有加热控温装置。
④在成型阻燃级PBT时，注塑机的有关部件应经防腐处理。3 制品与模具设计
②未改性PBT的成型收缩率较大，在1.7%～2.3%，模具要有一定的脱模斜度。
③模具需要设排气孔或排气槽。
④浇口的口径要大。
⑤模具需设置控温装置。模具**高温度不能超过100℃。
⑥阻燃级PBT成型，模具表面要镀铬，以防腐。4 原料准备
所对应的时间不超过6h、4h、2h。料层厚度低于30mm。5 注塑工艺参数
①注射温度 PBT的分解温度为280℃，所以实际生产中一般控制在240-260℃之间。
②注射压力注射压力一般为50～100MPa。
③注射速率 PBT冷却速度快，因此要采用较快的注射速率。
④螺杆转速和背压 成型PBT的螺杆转速不宜超过80r/min，一般在25～60r/min之间。背压一般为注射压力的10%～15%。
⑤模具温度 一般控制在70～80℃，各部位的温度差不超过10℃。
⑥成型周期 一般情况下为15～60 s。6 注意事项
①再生料的使用 再生料与新料的比例一般在25%～75%。
②脱模剂的使用 一般情况下不使用脱模剂，必要时可采用有机硅脱模剂。
③停机处理 PBT的停机时间在30min以内，可将温度降到200℃时停机。长期停机后再生产时，要将料筒内的料排空，再加入新料才能进行正常生产。
④制品的后处理 一般情况下不需要进行处理，必要时在120℃时处理1～2h。
