| 版本类型 | 标准版 |
|---|---|
| 售后服务 | 店面三包 |
| 版本语言 | 简体中文版 |
| 品牌 | Mitsubishi/三菱 |

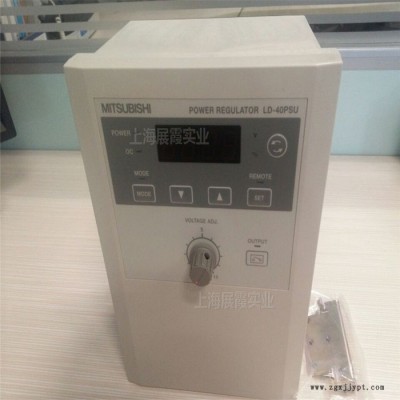

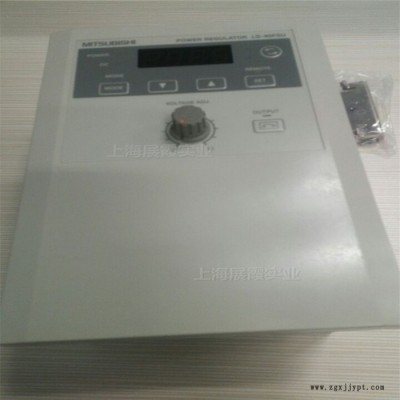

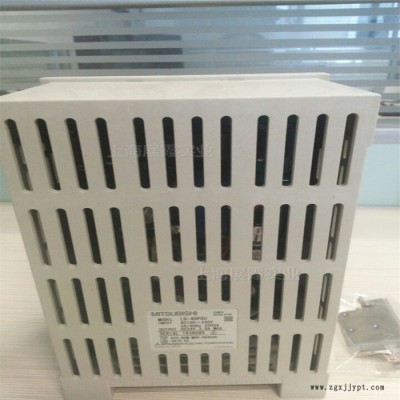

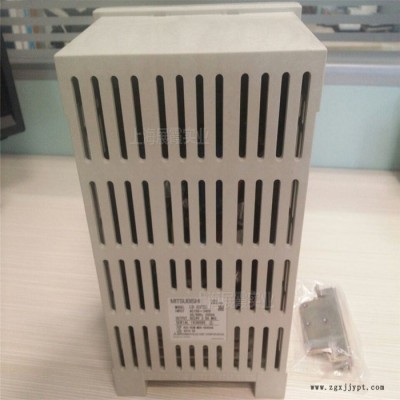

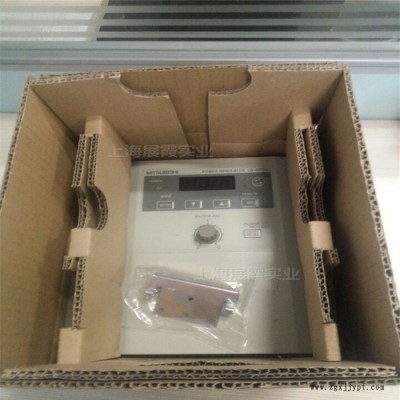

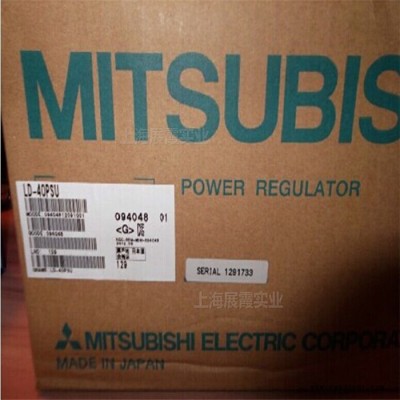

| 型号 | LD-40PSU |
| 加工定制 | 否 |
| 张力控制器 |
| 张力控制器可分成手动控制、半自动(卷径检出式)控制及全自动控制。 |
LE-30CTA型张力控制装置是通过接收LX-TD型或LX-TD-928型张力检测器发送的信号，对长尺寸材料的放卷、中间轴、收卷时的材料张力进行自动控制的装 置。对磁粉离合器/制动器或磁滞离合器/制动器产生24V的控制电压，或对AC伺服放大器产生0 ~ 5V的扭矩指令电压。
·标配菜单功能。可设定8种运转数据的记忆、读取。
·设定值可以记忆、保存至存储卡盒。 并可以简单进行对设定值的批复制和变更。
·可以使用功能键(F1 - F4键)快捷选择所需的功能。
·采用点矩阵型LCD显示方式。可以使用汉字表示设置显示
·张力检测器采用自动调零、跨距调整方式，省掉了烦琐的调整操作。
·适用AC100-240V的宽量程电源电压。
张力控制器的张力控制是指能够持久地控制料带在设备上输送时的张力的能力。这种控制对机器的任何运行速度都必须保持有效，包括机器的加速、减速和匀速。即使在紧急停车情况下，它也有能力保证料带不产生丝毫破损。张力控制器基本上分手动张力控制器，脉冲式锥度张力控制器和全自动张力控制器三大类。
手动张力控制器
**是在收卷或放卷过程中，当卷径变化到某一阶段，由操作者调节手动电源装置，从而达到控制张力的目的。不过现代凹印机手动张力控制系统已基本被淘汰，而仅仅作为闭环式全自动张力控制系统中的一种操作模式存在。
全自动张力控制器
全自动张力控制是由张力传感器直接测定料带的实际张力值，然后把张力数据转换成张力信号反馈回张力控制器，通过此信号与控制器预先设定的张力值对比，计算出控制信号，自动控制执行单元则使实际张力值与预设张力值相等，以达到张力稳定目的。它是目前较为先进的张力控制方法。
接线方法自动张力控制器接线图，连接方法介绍，张力控制系统配套仪器除了张力控制器外，还有张力传感器、磁粉
制动器、磁粉离合器等重要元件。
张力控制器接线注意事项说明:
1、输入信号线、开关量输入与输出端子、输出电源等弱电线应当远离仪器电源线、动力电源等强电线，以避免产生信号干扰等情况。
2、注意，输入信号、开关量输入输出端子、输出电源等弱电端子一定不要接强电，否则将会烧毁整个仪器。
3、按正确的接线图将张力传感器信号接好，如果需要接双只张力传感器时，必须注意信号极性不能接错，否则显示的测量值将会不准确
4、如果仅接单只张力传感器的话，未接张力信号的输入端子必须要短接。
5、张力传感器屏蔽线一定要接SG端子。
三菱张力检测传感器是一种检测装置，能感受到被测量的信息，并抄能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。
传感器的特点包括:微型化、数袭字化、智能化、多功能化、系统化、网络化。它是实现自动检测和自动控制的首要环节。传感器的存在和发展，让物体有了触觉、味觉和嗅觉等感官，让物体慢慢变得活了,通常根据其基本感知功能分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等
型号：LX-005TD LX-015TD LX-030TD LX-050TD LX-100TD LX-200TD等
张力检测器技术参数： 检测精度：0.5% 检测原理：应变片电桥
过载：500% 工作温度：0~50℃
灵敏度（电压输出）2mv/v 电源：20V
电桥抗阻：系统误差（迟滞性、重要性、线性误差）： 小于测量值±0.05%
LX系列张力感应器通过高精度检测起来检测受负载作用时板簧的弯曲度，从而检测出张力的大小，具有低温漂，高稳定度，线性度良好的特点。
工作原理：通过滚轮是假负载，使板簧发生弹性变形，通过检测该位移来检出张力
检测原理：应变片桥梁
电桥阻坑：350
工作温度：0-50度
灵敏度（电压输出）2mv/V
检测精度：0.5%
**大过载：500%
系统误差(迟滞性、重要性、线性误差)：小于测量值+/-0.05%
