| 设备型号 | PZ-5 |
|---|---|
| 品牌 | 中拓 |
| 外形尺寸(工作状态) （mm） | 脚轮 |
| 总重量 （kg） | 650 |

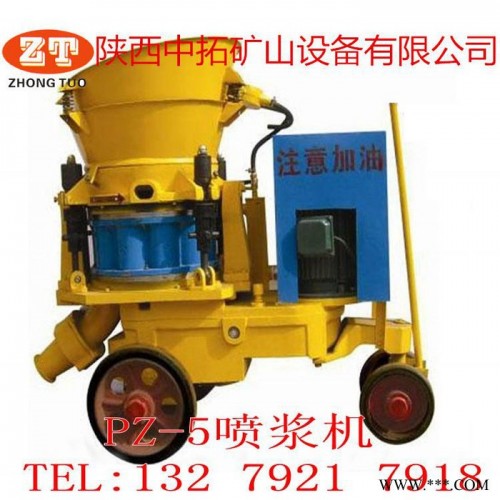

文山州旋流器喷浆机旋流器pz-5b矿用喷浆机逐步发展成**规模实力的企业PZ-5混凝土喷浆机我们又称之为混凝土喷射机，是用于潮式喷混凝土的设备，它具有技术先进、结构合理、性能稳定、操作维护方便、使用寿命长等特点，广泛适用于矿山、隧道、涵洞、地铁、边坡支护、水电工程、地下工程及煤矿高瓦斯矿井巷道喷射混凝土施工作业。
转子式混凝土喷射机主要由驱动装置，转子总成、压紧机构、给料系统、气路系统、输料系统等组成。
PZ-5混凝土喷浆机?驱动装置由电动机和减速器组成。电动机轴端链接主动齿轮轴，通过减速器减速后，驱动安装在输出轴上的转子旋转。传动齿轮由减速器减速后，黑河pc5t喷浆机pc5i喷浆机驱动安装在输出轴上的转子旋转。传动齿轮由减速器箱体内的润滑油飞溅润滑，并由测油针测定油位。
?PZ-5混凝土喷浆机主要技术特征：
生产能力 5m3/h
**大输送距离、高度 100、30m
适用材料配比 水泥/沙石=1：3-5
适用材料水灰比 ＞0.2
**大骨料粒径 Ф20mm
输料管内径 Ф50mm
工作压力 0.5MPa
耗气量 12m3/min
上料高度 1.19m
转子转速 11r/min
气动马达型号 TMH5.5D
功率 5.5kW
转速 1350 r/min
耗气量 6 m3/min
机器轨距 457mm 600mm 900mm
外型尺寸（长×宽×高） 1320×635×1190mm
整机重量 660kg
PZ-5混凝土喷浆机转子式混凝土喷射机主要由驱动装置，转子总成、压紧机构、给料系统、气路系统、输料系统等组成。苏州pc5t喷浆机pz-5b矿用喷浆机 驱动装置由电动机和减速器组成。电动机轴端链接主动齿轮轴，通过减速器减速后，驱动安装在输出轴上的转子旋转。传动齿轮由减速器减速后，驱动安装在输出轴上的转子旋转。传动齿轮由减速器箱体内的润滑油飞溅润滑，并由测油针测定油位。
PZ-5混凝土喷浆机转子总成主要由防粘料转子、上、下衬板和上、下密封板组成。防粘料转子的每个圆孔中内衬为不易粘接混凝土的耐磨橡胶料腔，该结构提高了喷射机处理潮料的能力，减少了清洗和维修工作。转子上、下面各有一块衬板，采用耐磨材料制造，使用寿命较长；上、下密封板由特殊配方的橡胶制成，耐磨性能好。
PZ-5混凝土喷浆机压紧机构：压紧机构由前、后支架、压紧杆、压环等组成。前、后支架在圆周上固定上座体，使转动的转子和静止的密封衬板之间有一个适当的压紧力，以保持结合面间的密封。拆装时，压环带动上座体绕前支架上的圆销转动，可方便维修和更换易损件。
PZ-5混凝土喷浆机给料系统主要由料斗、振动筛、上座体和振动器等组成。上座体是固定料斗的基础，其上设有落料口和进气室。振动器为风动高频式，有进气口（小孔），安装时注意进气口处的箭头标志，防止反接。
PZ-5混凝土喷浆机气路系统主要由球阀、压力表、管接头和胶管等组成。空气压缩机通过贮气罐提供压缩空气，三和球阀分别用于控制总进气和通入转子料腔内的主气路以及通入助吹器的辅助气路，另外一个1/2in球阀用以控制向振动器供给压缩空气。系统中设有压力表，徐州喷浆机参数pc5i喷浆机以便监视熟料管中的工作压力。
PZ-5混凝土喷浆机输料系统主要由出料弯头和喷射管路等组成。出料弯头出口处的粘接和堵塞，喷头处设有水环，通过球阀调节进水量。螺旋喷头采用聚胺酯材料制成，昆明7型喷浆机喷浆机的用途耐磨性能好。
?
