近年来,随着高速公路的普及以及汽车行业的发展,车速比以前有了很大的提升。与之形成对应需求的是,对汽车主要组成部件的轮胎的质量要求越来越高。当汽车在高速行驶过程中,轮胎外形轮廓的不规则性等因素,都会对行驶安全产生很大的影响。

案例详情:

【中科院广州电子技术有限公司科教与智能制造事业部】本期案例主要是针对广州某大型轮胎生产商的需求,需要提取轮胎在不同工位状态下的不同的截面的轮廓线,然后检测比对截面轮廓线之间存在的差异,以验证轮胎产品的外观的规则性是否满足一定的行业精度标准。

广州汽车轮胎外形轮廓规则性检测三维扫描技术服务方案

原有检测方式:

在此之前客户原有的检测方式是使用某国产的三维扫描仪设备,喷粉进行扫描。这种方式不仅扫描数据精度低,且轮胎数据外观粗糙、噪点多,轮胎外观深色面需要喷粉扫描,对于轮胎表面具有一定的伤害。

解决方案:

应用【中科院广州电子技术有限公司科教与智能制造事业部】的手持式三维扫描仪,扫描精度高达0.02mm,即使是扫描黑色工件也无需喷粉,短短几分钟时间能够可以快速扫描得到汽车轮胎1:1的三维数据,很大程度地确保了被扫描产品表面数据的扫描精度。

扫描过程:

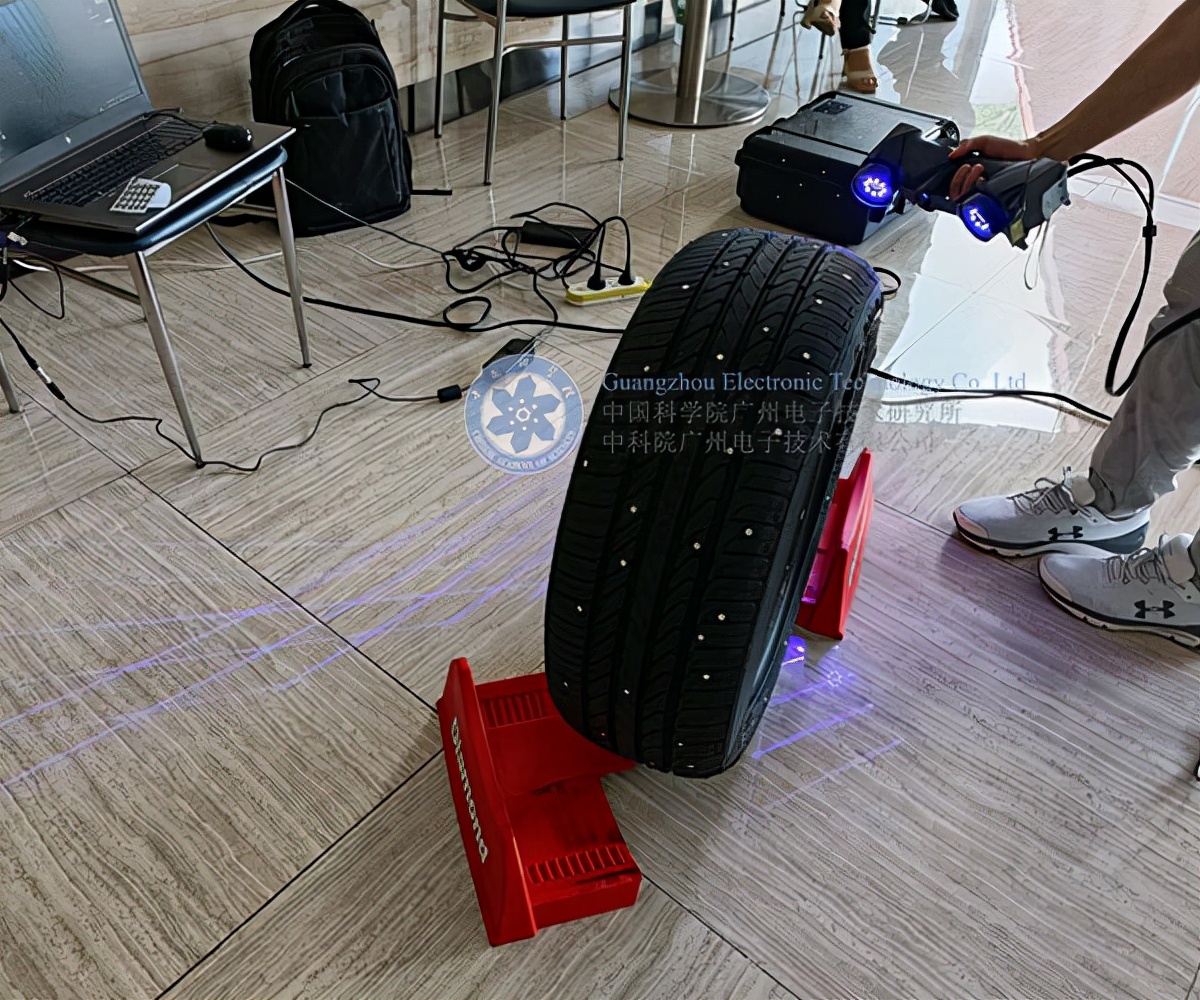

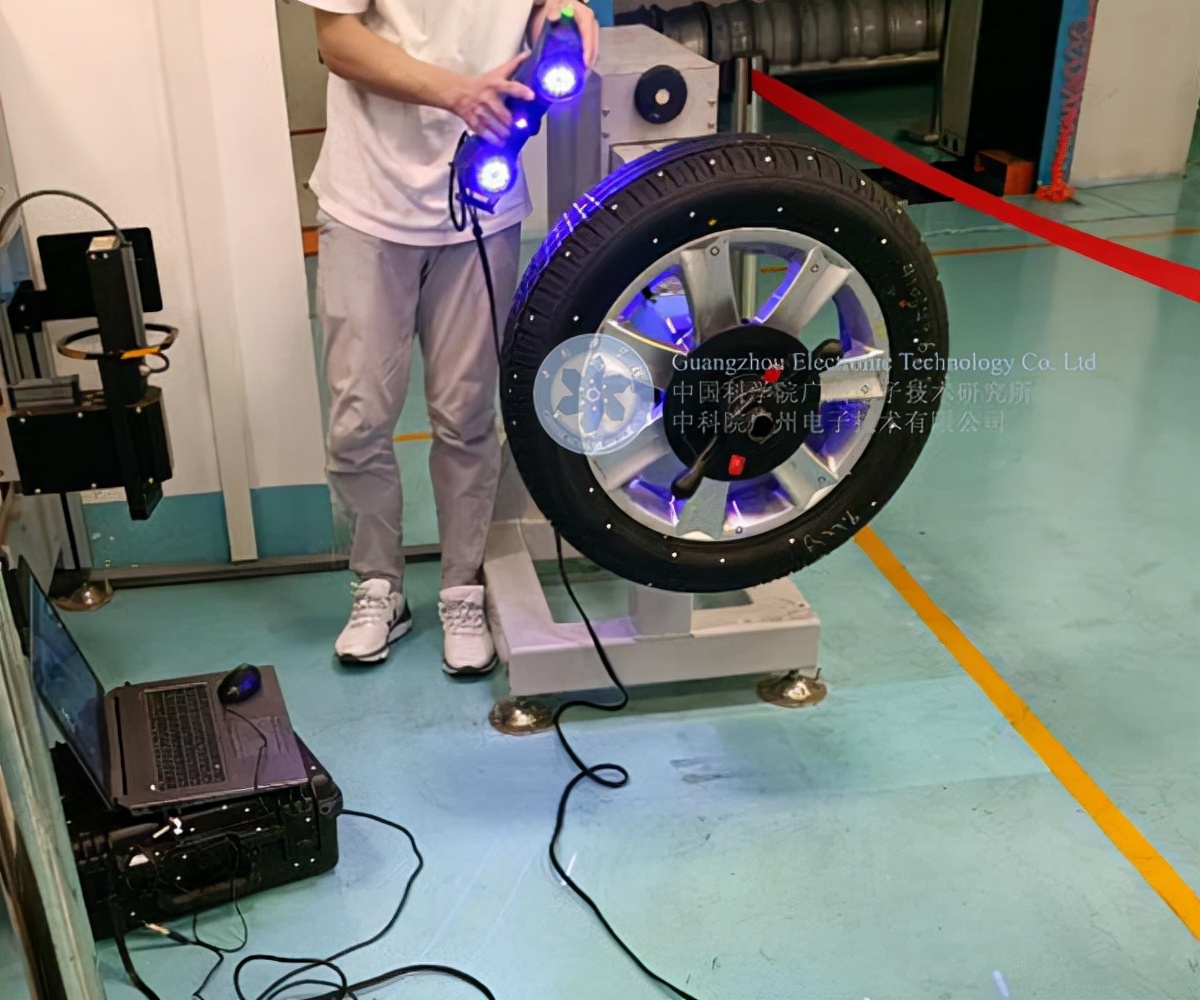

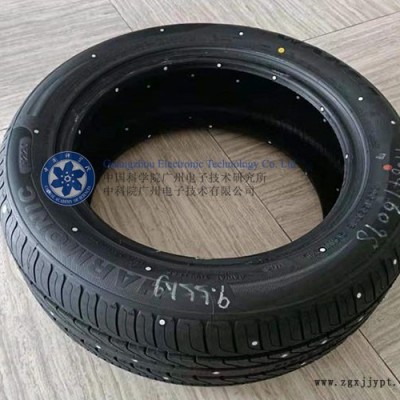

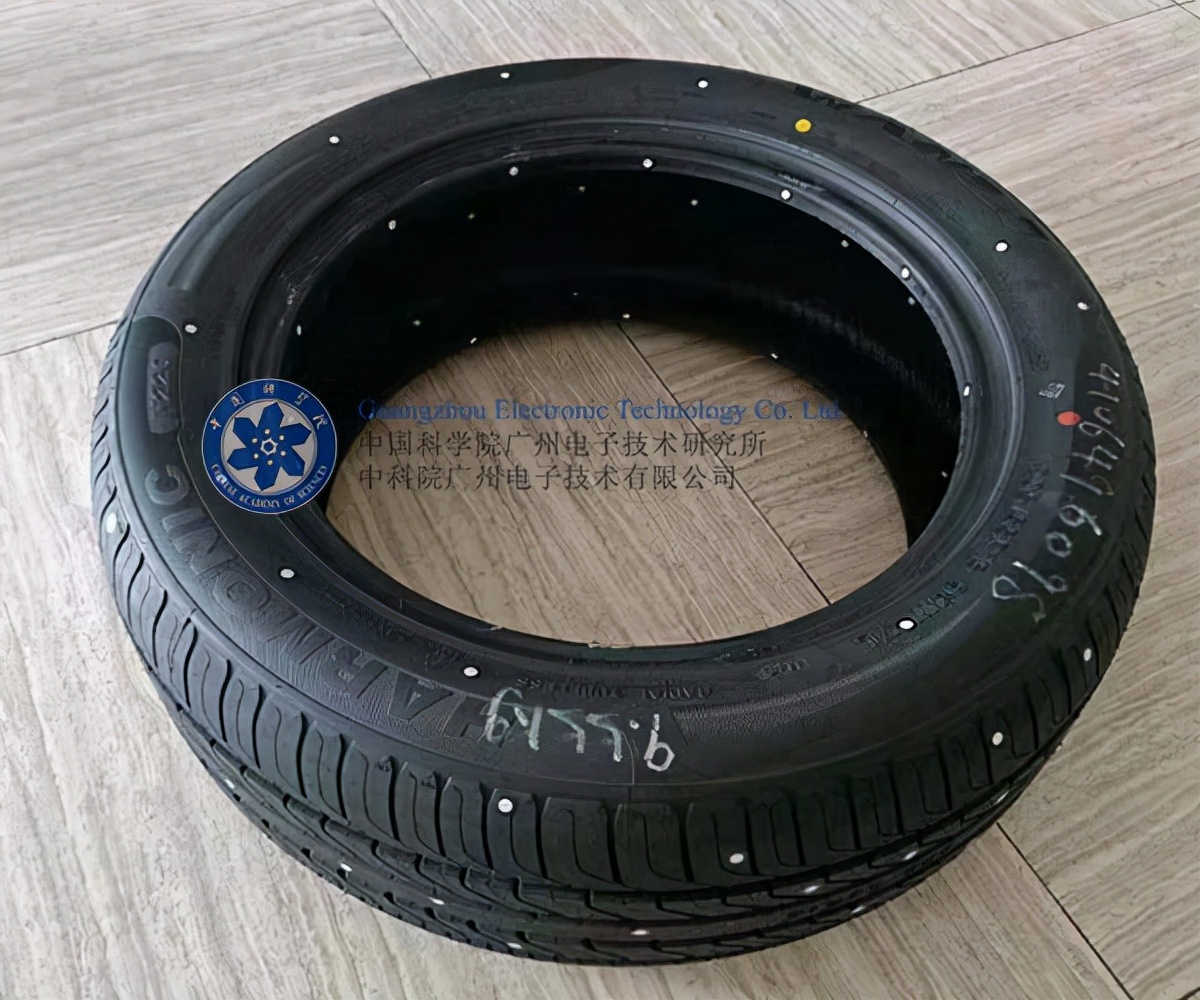

1、扫描现场

利用手持式三维扫描仪,小巧便携、易于操作,可十分快速地扫描轮胎外观三维数据。

广州汽车轮胎外形轮廓规则性检测三维扫描技术服务方案广州汽车轮胎外形轮廓规则性检测三维扫描技术服务方案

2、扫描数据拼接处理

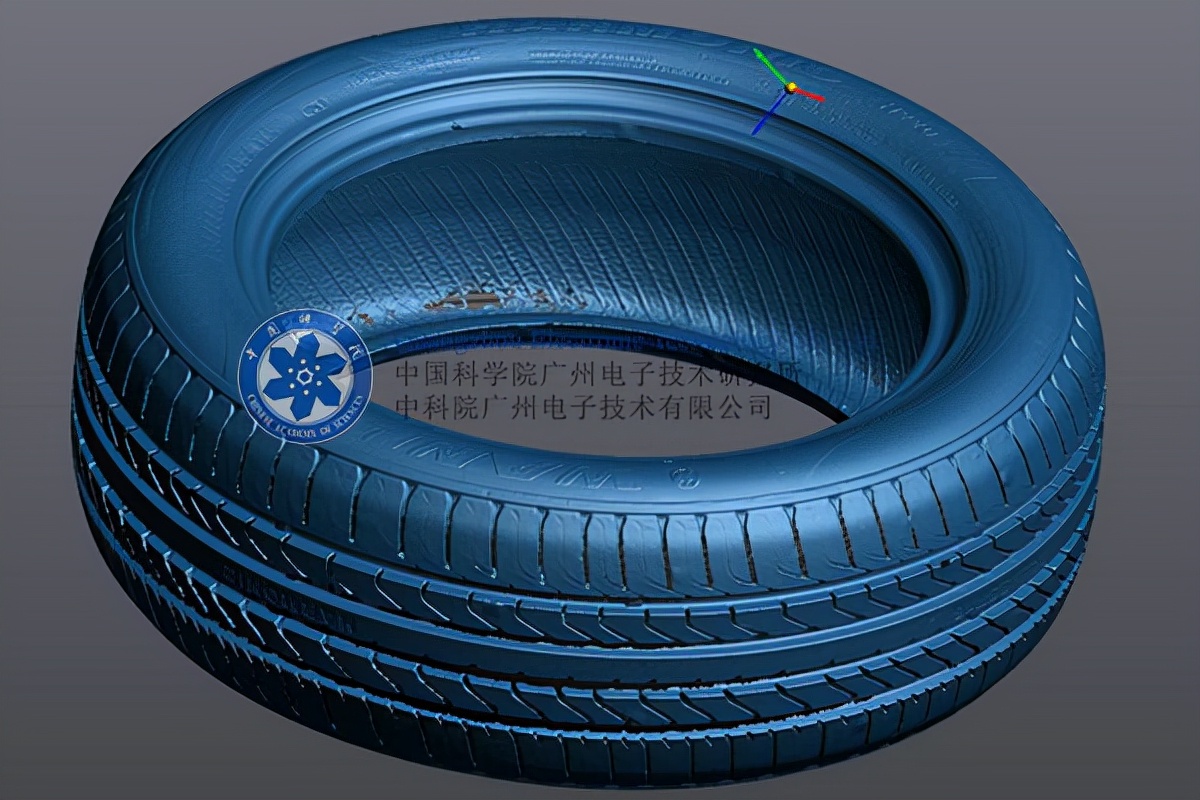

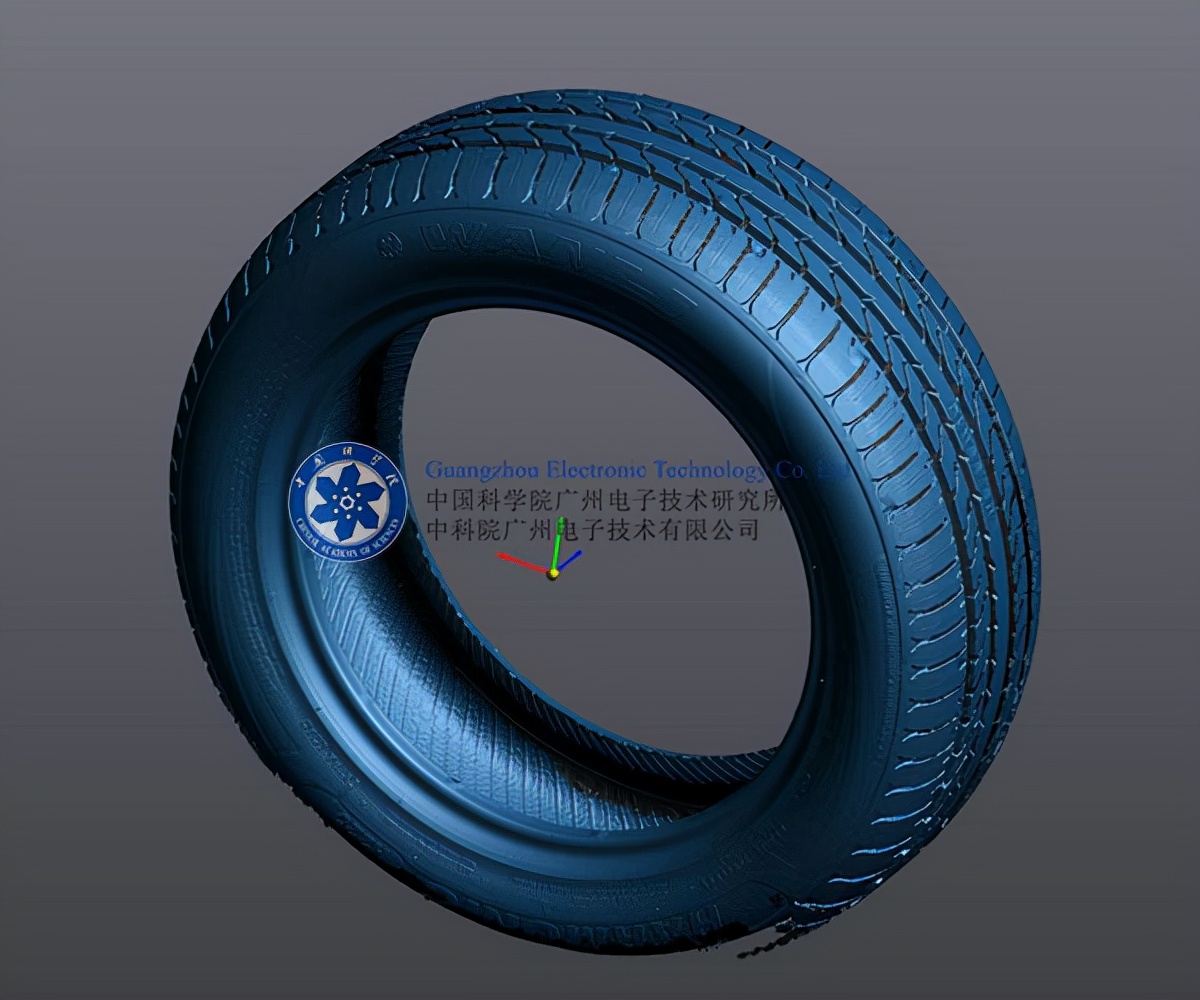

通过三维扫描获取轮胎在不同工位下的多角度的三维数据,使用相关软件对扫描数据进行去噪点、坐标摆正以及拼接合并处理,形成完成的三维数据。

平放状态:

广州汽车轮胎外形轮廓规则性检测三维扫描技术服务方案

竖立状态:

广州汽车轮胎外形轮廓规则性检测三维扫描技术服务方案

装轮毂充气状态:

装轮毂不充气状态:

轮胎0度截面示意图(每10度一个截面):

3、轮胎轮廓线截取(部分展示)

平放状态:

竖立状态:

装轮毂充气状态:

装轮毂不充气状态:

4、 截面轮廓线比对

根据客户要求,选取同一状态的不同两个截面,或者不同状态的两个截面,利用CAD软件进行摆正,可清晰地看出轮廓线之间存在的差异,以验证轮胎的外形轮廓的规则性是否符合一定的质量标准。

技术方案综述:

利用我司【中科院广州电子技术有限公司科教与智能制造事业部】的手持式三维扫描仪结合逆向设计三维软件,对汽车轮胎产品进行全尺寸三维扫描以及轮廓线提取比对的方案,满足目前客户对于汽车轮胎的外形轮廓规则性的质量检控要求。
