郑州市中州机械制造有限公司

中州牌高温粒子磨粉机

应用范围：该磨粉机可广泛应用于冶金、化工橡胶、涂料、塑料、颜料、油墨、建材、医药、食品等加工领域，粉磨效果显着，技术水平高于国内，是非金属矿加工理想设备。

应用物料：对于铝矾土、钛、钛铁矿、磷矿、陶土、石墨、碳酸钙、重晶石、方解石、石膏、白云石、钾长石等非金属矿物可进行高产高工作效率加工，产品细度调节方便、操作简单。

粉磨特点：该磨粉机有效提高了单台设备的单位产量，降低单位产量能耗，具有用途广、操作简单、维修方便、性能稳定、 环保、性价比高的技术优势，市场前景广阔。

   高压微粉磨/高温粒子雷蒙磨：主要适用于常规物料的研磨粉碎，如高岭土、石灰石、方解石、滑石、大理石、重晶石、石膏、氧化铁红、氧化铁绿、氢氧化铝、颜料、膨润土,陶土等湿度大于8，莫氏硬度在6级以下的非易燃易爆物料的超细粉加工。

高压微粉磨工作原理：物料被破碎后由斗式提升机送入储料仓，再由振动给料机均匀送入主机磨室，后被铲刀铲起，进入磨辊和磨环之间被碾压揉搓，风机将风吹入磨室内，吹起粉末到分析机内，进行风选，达不到细度又落回重磨，合格细粉则随气流进入成品旋风集粉器，与空气分离从出料口排出即为成品。物料含有一定的水分，研磨时会产生一定的水汽，以及整个管道由于密封不严密致使一定的外界气体被吸入，使系统循环风量增加，为保证磨机在负压状态下工作，多余的风量进入布袋除尘器净化后排入大气中。

结构特征：

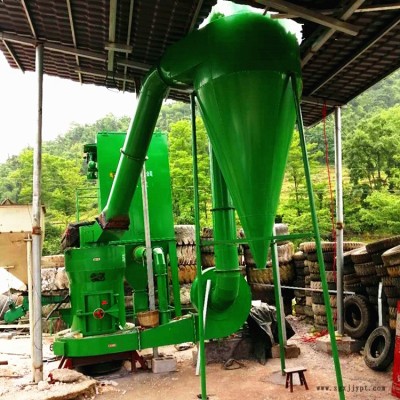

高压微粉磨主要由主机，鼓风机，超细度分析机，成品旋风积粉器，布袋除尘器及连接风管管道等组成，根据用户需要可以配备提升机、储料仓、电控柜、给粉机、破碎机等辅助设备。

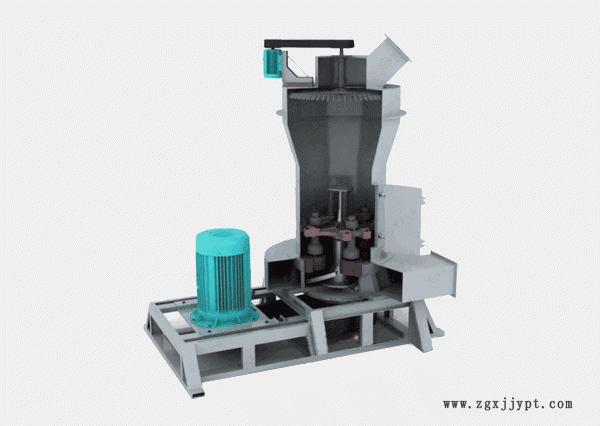

在微粉磨研磨室内，磨辊总成通过横担轴悬挂在磨辊吊架上，磨辊吊架与主轴及铲刀架固定联结，压力弹簧靠拉力杆紧紧的压在磨辊轴承室的悬臂外端上，以横担轴为支撑点，靠弹簧压力使磨辊紧紧压在磨环内圆表面上，当电机通过传动装置转动时，装在铲刀架上的铲刀与磨辊同步转动，磨辊在磨环内圆表面上滚动的同时绕自身转动，分析机通过电机传动装置带动分析机叶轮旋转，其分析机的速度调整决定出粉细度.

微粉磨性能特点：
1、高压微粉磨粉机与气流磨相比适用范围大。
2、高压微粉磨粉机其它磨粉机相比磨辊对物料的碾压力在高压弹簧的作用下提供800---1200Kg。
节能，在产量和细度相同的情况下，其系统能耗仅为气流磨的三分之一。
3、 投资小，效益高，在产量和细度相同的情况下，其价格比气流磨要低。
4、 生产环节少，微粉磨与气流磨相比，气流磨必须先将20mm的物料粉碎到5mm才能加工成超细粉，而高压微粉磨粉机直接由20mm以下的进料粒度，就可一次性达到平均粒径<6.5μm12.5μm的超细粉。
5、 研磨装置采用重叠式多级密封，密封性能好。
6、 高压微粉磨粉机除尘效果完全达到国家粉尘排放标准。

工作原理：

   大块状物经鄂式破碎机破到所需粒度后（如物料达到雷蒙磨（雷蒙机）进料粒度3公分的要求可以不需要破碎机），将需要粉碎的物料均匀连续的送入雷蒙磨（雷蒙机）主机磨室内，由于旋转时离心力作用，磨辊向外摆动，紧压于磨环，铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动而达到粉碎目的,粉磨后的粉子被风机气流带走，经分析机进行分机，符合细度的粉子随气流经管道进入大旋风收集器内，进行分离收集，后经出分管排出即为成品粉子。气流再由大旋风收集器上端回风管吸入鼓风机。

   本机整个气流系统是密闭循环的，并且是在正负压状态下循环流动的。如不需用提升机，储料仓，振动给料机，可人工均匀给料。在磨室内因被磨物料中有一定的含水量，研磨时产生热量导致磨室风量增加，为此通过调整风机和主机间的余风管来到气流的平衡，并将多余净化后排入大气中，布袋要经常抖动，以便排气效果好。主机工作过程是通过传动装置带动中心轴的转动，中心轴的上端连接着梅花架，梅花架上装有磨辊装置形成摆动支点，其工作时不仅围绕中心回转，同时磨辊围绕着磨环公转，磨辊本身因摩擦作用而自转。梅花架下端装有铲刀系统，处于磨辊的下端，铲刀与磨辊同时转动的过程中，把物料铲起抛至磨辊和磨环之间，形成垫料层，该料层受磨辊旋转产生向外的离心力（挤压力）将物料碾碎，从而达到制粉目的。高压雷蒙磨主机内轴承室上方装有高压强力弹簧，调节力量要均匀，以产量为准。

应用领域：

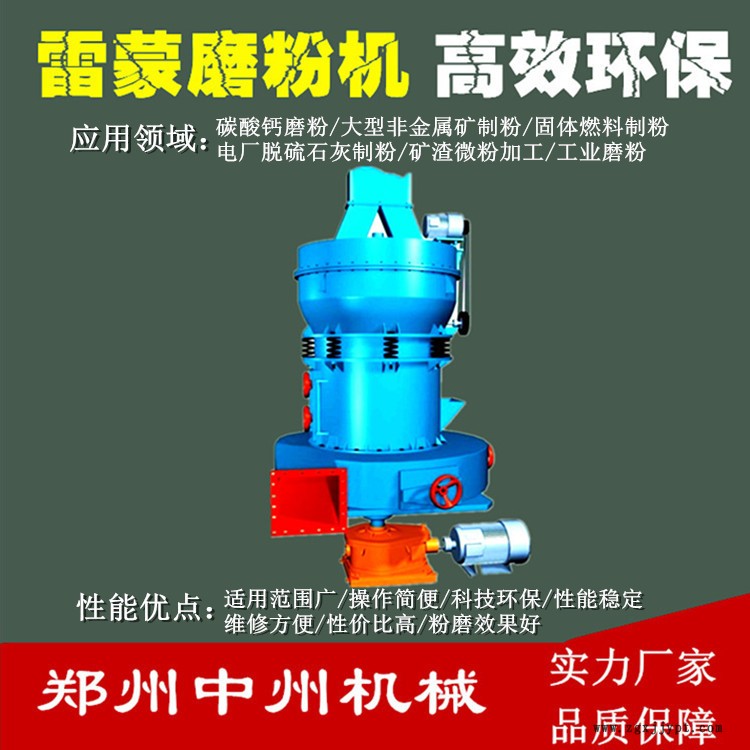

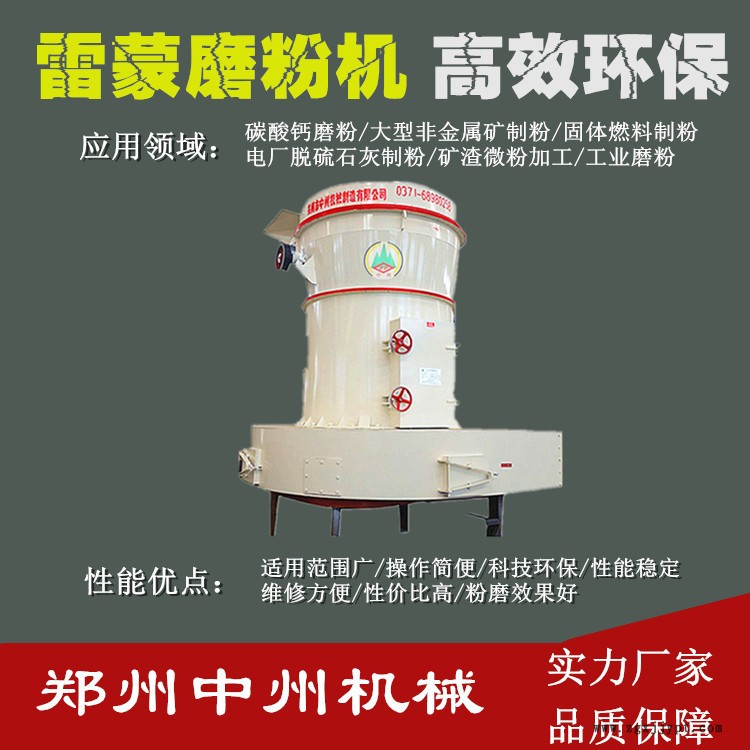

重质碳酸钙（石灰石、方解石、大理石、白云石等），大型非金属矿制粉（白云石、重晶石、滑石、石膏、高岭土、铝矾土、膨润土等），固体燃料制粉（高炉喷煤、石油焦、炭块、碳素等）；电厂环保脱硫石灰石制粉；矿渣微粉加工；建材、化工、冶金等行业的粉磨工程。

技术特点：
1、处理能力大，研磨效率高，能耗低，环保技能；
2、工艺灵活，可单机生产，也可组合成套生产线或多机组生产，成品细度高，产能高，细度可达1200目；
3、研磨介质损耗小、对加工物料没有污染及杂质产生，主要研磨部件采用高硬度耐磨材质，使用寿命长；
4、操作简便，维护简单，整体占地面积小，运行生产稳定，生产线宜采用自动化操作体系。

购买须知：
