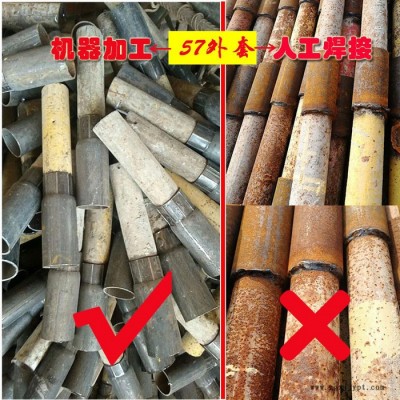

液压钢管缩管机，建筑钢管、脚手架管、镀锌管、大棚管等快速连接，不锈钢管缩头、缩径，方便快捷、安全高效，免焊接、可拆性好。

咨询热线：158-3714-5029 郭女士

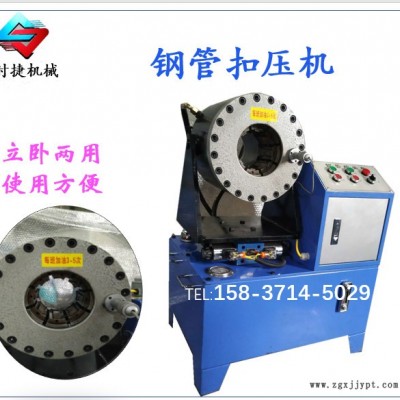

建筑钢管液压缩管机是我公司**研发生产的新一代管工产品，主要针对于建筑行业的钢管缩管锁管要求设计开发，具有无污染，效率快、体积小、重量轻、开模快、易操作、好维修等优点，是建筑行业钢管用缩管锁管的**机型！液压钢管缩管机外形美观、结构紧凑、操作简单，三相、单相电压可选扣压到位时油缸自动回位，可采用手动和自动方式操作，运行平稳可靠.故障率低，模具与模座为轴向滑动，燕尾式模具，装卸方便。广泛适用于城市建筑、工程机械,液压机械,油田等行业。

一、液压钢管缩管机工作原理：

油泵安装于油箱内浸泡在液压油里达到科学散热静音的设计目的，油泵在电机驱动下，输出液压油，推动缩管油缸内的柱塞运动，致使模座径向收缩，实现模具对胶管接头外套的挤压。模座硬度和模具硬度也是设备以后能否正常使用的关键 液压钢管缩管机是一种用于缩管管件总成的 液压设备，其将所配套的金属接头通过缩管机的模具施加收缩力，将金属接头牢固的缩管在所配套的工程机械用高压油管或汽车上的刹车管、 机油管、空调管、动力管上如有异常噪音，往往是因为电机和油泵安装同轴度不达标造成的，另一种可能是因为油泵排量与管径选择不合理造成的，再有**是由于选用的电机或是油泵的质量不是很好引起的当收缩量达到千分尺预定值时，挤压自动停止，电磁换向阀换向后，油缸内的柱塞反向运动，模具随之张开，缩管胶管完成。
二、液压钢管缩管机安装调试：
搬运：缩管机适宜采用叉车搬运，并以缩管机底部受力，缩管机严禁倒置。严禁搬抬缩管机头及电机、电器箱部位。
安装：缩管机需水平放置在稳固的地基上，并作接地处理。当模座硬度低于洛氏HRC60模具硬度低于洛氏HRC50时，将会影响管材的缩管质量管内接管也叫缩管接头，适用于打浇铸顶子时，建筑立管达不到有效的长度，因此采用缩管接头进行连接，操作简单，方便使用，在建筑行业受到普遍的欢迎对钢管接头针对立管延伸的问题进行了研究，为您提供建筑钢管接头---钢管接头，来解决立管延伸问题
注油：打开油箱盖，油箱中加入68#抗磨液压油到油位表2/3位置。
接电：将电源线接在缩管机规定的电源上，启动电机观察转向，电机转向应与电机所标方向一致。如果电机转向和所标方向不一致，请调换其中两根电源线的位置。 千分尺：用于调节缩管胶管收缩量的大小，逆时针半周多压进1mm，顺时针半周少压进1mm。 ?? 5、为了缩管机**的机械精度及寿命，在锁紧机构组件上，不仅选择了**合金钢材料，而且采用独有的热处理工艺当模座硬度低于洛氏HRC60模具硬度低于洛氏HRC50时，将会影响管材的缩管质量
压力调整：缩管机系统**压力为31.5Mpa，靠溢流阀调整，顺时针调整压力增大，逆时针调整压力减小（出厂时已调好，必要时可以自行调整）。管内接管也叫缩管接头，适用于打浇铸顶子时，建筑立管达不到有效的长度，因此采用缩管接头进行连接，操作简单，方便使用，在建筑行业受到普遍的欢迎
模具张开速度调整：模具张开速度的快慢，由分流阀控制，顺时针调整，张开速度加快，逆时针调整，张开速度减慢，但张开速度过快会使噪音增大**值不大于10Mpa（出厂时已调好，必要时可以自行调整）。
三、液压钢管缩管机缩管操作规程：
1. 缩管机初次使用时应空载缩管20~30次，观察各部位均正常后方可使用。
2. 缩管机在冬季使用时应空载缩管20~30次，以使油温增高一些。
3. 按下张开按钮，模座张开后，根据所缩管胶管规格选用相应的模具安装在模座上，并调整千分尺刻度。对钢管接头针对立管延伸的问题进行了研究，为您提供建筑钢管接头---钢管接头，来解决立管延伸问题 为您提供建筑钢管接头管内接管，来解决立管延伸问题
4. 把套好接头的胶管置于缩管机头内适当位置，使得一次缩管全部长度。
5. 按下缩管按钮执行缩管操作，直至缩管机头停止缩管自动张开模具为止。
6. 取出缩管好的胶管总成，用游标卡尺检测缩管后的接头外套外径尺寸，如与参数表不符应微调千分尺刻度，直到下一根胶管缩管符合要求为止。缩管机的分类，如按使用功能可区分 为液压高压管缩管机、刹车管缩管机、空调管缩管机、动力管缩管机等，如按机械结构可分为直筒式缩管机、双柱式缩管机、开口式缩管机、C 型式缩管机，如按控制方式可分为机电式缩管机、PLC式缩管机、数控式缩管机，其中机电式缩管机被广泛应用，其优点与技术性能如下： 1、采用双液压回路运作原理，即活塞的进退及模具的张口和收缩运动都是依靠液压动力源产生的动力把设备接通电源后启动，听设备运行声音是否正常
四、液压钢管缩管机操作注意事项：
1.缩管时要尽可能将接头置于模具中心，不要压在六角螺母上。
2.防止工具和其他异物进入缩管机头内。
3.每次在工作完毕后必须使八块模座张开到**程度，这样可使弹簧处于张开状态保养好弹簧，油缸也处于泄压状态延长油封的寿命。 主要特点 结构简单 使用方便 外型轻巧 不用焊接 节省材料反复装拆性好 为您提供建筑钢管接头管内接管，来解决立管延伸问题
五、液压钢管缩管机维护保养：
1.油箱的液压油超过液压油厂商规定时效时应更换，或者目视油位表，如果液压油已氧化偏黑了一定要更换。
2.经常往模座移动面注射抗磨润滑油。
3.非缩管机工作时间，请盖好防尘罩防止杂物进入模座内。
