品牌:均力
起订:1
- 工作压力:3DD7MpaMPa
- 重量:2000kgkg
- 型号:kszx
- 品牌:均力
- 加工定制:是
- 安装方式:卧式
- 材质:ZG270-500

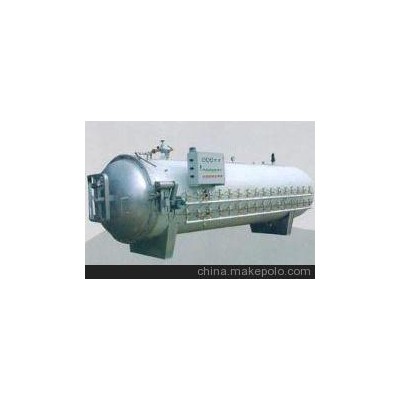

一、罐盖卧式硫化罐罐盖的结构形式很多,国内绝大数采用错齿结构,它具有结构简单,工作可靠、操作方便等优点。卧式硫化罐罐盖由盖板及盖缘组成。常见的盖板形状有无折边的球面封头及椭圆或碟形封头两种。所谓无折边球面封头就是将碟形封头的直边及转角部分去掉,只剩下球面部分。无折边球面封头具有制造容易、节省材料、封头高度低、重量轻等优点,但封头与盖缘焊接处要产生局部应力。在确定无折边球面的壁厚时,应注意局部应力。罐盖的罐缘常用ZG270-500制造。错齿式罐盖通常有齿环转动和罐盖转动两种。
1、齿环转动式的是在罐盖与齿环上各制出数量相等的若干个矩形齿,罐盖、齿环上的齿与齿谷一一对应,齿谷比齿略大,以便齿从齿谷中通过。当罐盖与齿环相对转动半个齿距时,罐盖便被闭锁。
2、罐盖转动式错齿式罐盖的结构和日常家用的高压锅的罐盖结构相似。罐盖的支承装置常用的有铰接式和吊转式两种。吊转式罐盖支承装置,罐盖开闭时其运动轨迹呈抛物线状。这种结构在开闭罐盖时所需的占地面积较小,活动接轨也可以较短,但开闭罐盖不易实现机械化。现在使用较少。铰接式罐盖支承装置,罐盖在边部用铰链以铰接形式支承在罐体罐口部位的边部,其结构类似建筑门窗的铰接支承方式。铰接式罐盖支承装置开关罐盖时所需要的面积较大,活动接轨也较长,但较易实现开关罐盖的机械化。过去,错齿式罐盖开关和闭锁均采用齿轮副或蜗杆副由人工用杠杆驱动。现在,则采用电机或气缸进行驱动。电动罐盖闭锁装置具有工作平稳无冲击的优点,在卧式硫化罐上广泛使用。气缸驱动的罐盖闭锁装置,结构简单,但工作时不够稳定,罐盖的转动速度会受气压变化的影响。
二、罐口密封圈卧式硫化罐罐口密封圈一般都采用唇式密封圈,利用罐内硫化介质(如蒸汽)压力压住胶唇而自行密封罐口。罐口密封圈常采用耐热橡胶制造。三、罐体及罐底卧式硫化罐罐体及罐底一般采用碳素钢制造。采用A3、AY3钢板时,厚度不得大于16mm,设计压力不大于1MPa.采用A3F、AY3F钢板时,厚度不大于12mm,设计压力小于0.6MPa.对于较高设计压力和较大厚度的,可采用16MnR钢板制造。硫化罐焊缝一般采用双面对焊。卧式硫化罐的罐底(也称封头)一般用椭圆形封头或碟形封头。椭圆形封头是由半椭圆球和高度h0的短圆筒(直边)两部分组成。直边的作用是避免罐体与封头间的环向焊缝受边缘应力。椭圆形封头各点的曲率半径虽不一样,但半径的变化是连续的,因而承受内压时,封头内的应力分布没有突变。碟形封头是由以R为半径的球面。以r为半径的过渡圆弧和高度为h0的直边组成的。由于过渡圆弧与球面连接处a点的曲率半径有突变,在内压作用下要产生很大的局部应力,故碟形封头的壁厚比相同条件下的椭圆形封头的壁厚要大。四、罐口错齿式罐口的结构有固定式齿环和转动式齿环两种。固定式齿环的罐口靠罐盖的转动闭锁。转动式齿环的罐口,罐盖不能转动,靠齿环的转动闭锁罐盖。齿环用两个半圆环组成,用螺栓联成一体。罐口的材料一般用ZG270-500.
