万瑞管道KXT橡胶软接头 柔性接头 橡胶接头 橡胶软接头加工定制

壁厚	1.5mm
材质	不锈钢
产地	河南
公称直径	100mm
规格	DN100
接管口径	1/4mm
类型	直通式
耐温	250℃
耐压	1.6MPa
认证	CCC
适用范围	管道连接
寿命	一年
特性	减震
应用范围	化工、建筑、给水、排水、石油
用途	自来水管
种类	接头
重量	20kg
安装形式	焊接式
连接型式	法兰连接
经营模式	自产自销
品牌	万瑞管道
型号	KXT
加工定制	是

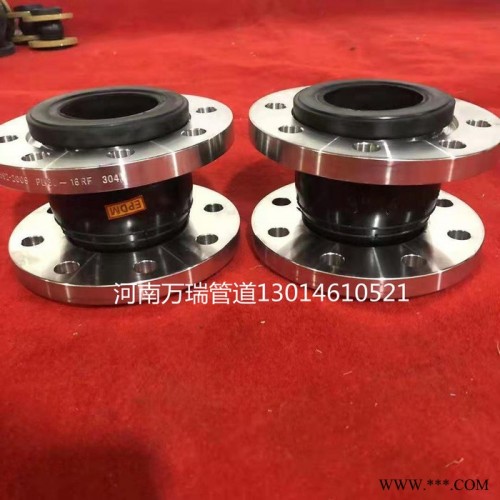

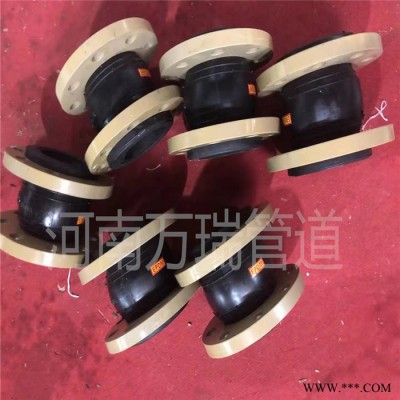

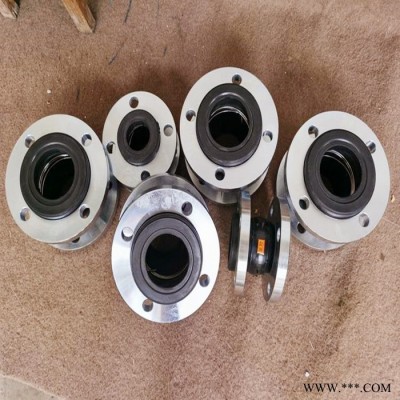

 橡胶接头的型号为：KXT，又称避震喉、橡胶接头、软接头。



橡胶接头执行标准是：GB98S102-101（原标准为98S657）

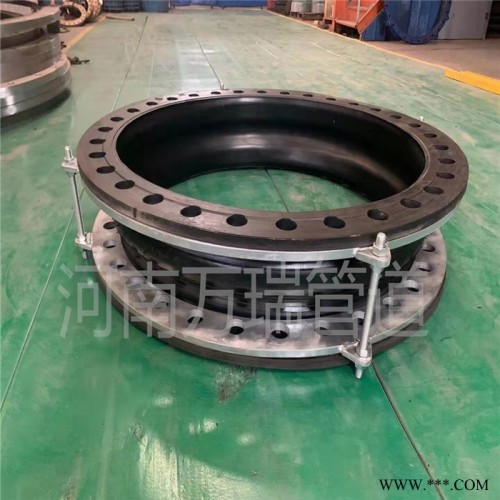

或CJ/T208-2005标准   橡胶接头的主要作用是根据管道的热胀冷缩而起到补偿管道的作用，并可以降低管道的震动和噪音，从根本解决各种管路的接口位移，轴向伸缩及不同心等问题   橡胶接头的法兰为松套法兰，材质可以是铸钢，碳钢和不锈钢；铸钢法兰的表面处理为喷塑，但是法兰有气孔和沙眼，适合用在一般介质为水，压力低的管道中；碳钢法兰的表面处理为镀锌，为钢板一次锻压而成，又称锻打法兰，材质好，一般使用于介质为水、热水管道中，耐压性强；不锈钢法兰一般采用304不锈钢，耐腐蚀、耐酸碱，使用与介质为：海水、弱酸、弱碱的管道中。   橡胶接头的介质可以是：水，热水，海水，空气，弱酸，弱碱，油等。   橡胶接头球体的材质一般为天然合成橡胶，也可以是：丁晴橡胶，硅橡胶，三元乙丙橡胶等，天然合成橡胶使用与介质为水的管道中，丁晴橡胶使用与介质为油的管道中，硅橡胶使用与弱酸碱的管道中，三元乙丙橡胶使用与热水的管道中。   橡胶接头的安装方便简单，因法兰与主体不粘连，法兰可以360度旋转，不会因为对方管道法兰已焊接或固定而引起的安装问题，单安装时需要将螺栓对角上紧   橡胶接头的注意事项：因橡胶接头的主体为橡胶，所以避免与锋利的金属接触，以避免刺破球体；也不能在日照强烈，使用介质不稳定的环境中使用，以避免影响使用寿命；在遇到管道压力过高时还应该在元橡胶接头上加限位装置。

可曲挠橡胶接头又称作减振器、管道减震器、避震喉、软接头等，是一种高弹性、高气密性，耐介质性和耐气候性的管道接头，它的性能特点有： 1、体积小、重量轻、弹性好、安装维修方便。 2、安装时可产生横向、轴向、角向位移，不受管道不通心，法兰不平行的限制。 3、工作时可降低结构传递噪音，吸振能力强。 4、我公司自主研发的内无缝高压橡胶接头，在耐高温、耐酸碱、耐油的管道中更有效地防止了腐蚀性介质对橡胶接头内壁的侵蚀，提高了使用寿命。使用范围：由 于可曲挠橡胶接头具有良好的综合性能，所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。 使用说明：1、高层给水使用本产品，必须有固定支撑或固定托架，否则产品应安装防拉脱装置。

技术条件(两种类别)

项目 型号 KXT-1 KXT-2 KXT-3 工作压力MPa(kgf/cm2) 1（10） 1.6（16） 2.5（25） 爆破压力MPa(kgf/cm2) 2（20） 3（30） 4.5（45） 真 空 度KPa(mm/Hg) 53.3（400） 86.7（650） 100（750） 适 ?用? 温? 度℃ -15℃～115℃特殊可达-30℃～160℃ 适 ?用? 介? 质 空气、压缩空气、水、海水、热水、油、酸、碱等。

公称通径 长度  L 螺栓数 螺栓直径  mm 螺栓孔中心  (圆直径mm) 轴向位移mm 横向位移  mm 偏转角度  a1+a2 mm 英寸 伸长 压缩 32 1.25 95 4 18 100 6 9 9 15 40 1.5 95 4 18 110 6 10 9 15 50 2 105 4 18 125 7 10 10 15 65 2.5 115 4 18 145 7 13 11 15 80 3 135 4 18 160 8 15 12 15 100 4 150 8 18 180 10 19 13 15 125 5 165 8 18 210 12 19 13 15 150 6 180 8 23 240 12 20 14 15 200 8 200 8 23 295 16 25 22 15 250 10 230 12 23 350 16 25 22 15 300 12 245 12 23 400 16 25 22 15 350 14 255 16 23 460 16 25 22 15 400 16 255 16 25 515 16 25 22 15 450 18 255 20 25 565 16 25 22 15 500 20 255 20 25 620 6 25 22 15 600 24 260 20 30 725 6 25 22 15 700 28 260 24 30 840 16 25 22 15 800 32 260 24 34 950 16 25 22 15 900 36 260 28 34 1050 6 25 22 15 1000 40 260 28 34 1160 18 26 24 15 1200 48 260 32 41 1380 18 26 24 15 1400 56 350 36 34 1560 20 28 26 15 1600 64 350 40 34 1760 25 35 30 10 1800 72 350 44 41 1970 25 35 30 10 2000 80 420 48 48 2180 25 35 30 10 2200 88 580 52 48 2390 25 35 30 10 2400 96 610 56 48 2600 25 35 30 10 2600 104 650 60 54 2810 25 35 30 10 2800 112 680 64 54 3020 25 35 30 10 3000 120 680 68 54 3220 25 35 30 10 注：1、特殊要求可来函来图定制，法兰按《全国通用给排水标准图集》，其它按HG/T2289-92。 2、DN350-600(2)型工作压力为1.6MPa，DN32-400(3)型工作压力为2.5MPa。 3、DN700-DN200工作压力为1.0MPa，DN1400工作压力为0.6MPa,DN1600-DN1800工作压力为0.4MPa，法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。 4、高层给水使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。
