PVC500塑料磨粉机塑料机械

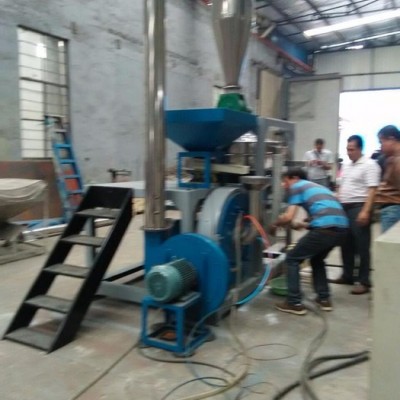

AWSM-500立式刀盘磨粉机一、概况：本机是本厂自行研制的**型磨粉机，其特点如下：1、与同类型磨粉机相比，在同功率消耗的情况下产量有较大提高（增产20%-50%）,节约能耗.2、增加了集尘装置，有效地降低了粉尘污染。3、关风机出料降低了操作工人的劳动强度。4、主机门盖可打开，便于检修和刀具的更换。5、采用风水双冷，较好降低了机体内的工作温度，所磨制的料不易变形，同时也有利于热敏性塑料的磨制，可对部分PVC、PE、PET、LDPE、PS、EPS、XPS、ABS、EVA、PPC等塑料材料进行磨制。二、用途：本厂吸收国外先进技术研制开发的系列磨粉机，用于硬度低到中等的PVC塑料、高密度PE或其它塑料经过试磨成功。经塑料制品专业工厂实践操作证明，磨制粉料在加工回访中加入20%-30%碳酸钙，其制品的化学物理性能保持全新料的各项指标不变，磨粉细度为20-80目，产量可以达到400KG左右，因此，此设备是塑料制品厂降本节支、解决废品积累的**设备。三、特点：1、本机具备水循环冷却，适用于热敏性物质的加工。2、本机由主轴（转子）高速旋转而产生的超声涡流波的压力的振动原理将原料一次成粉（无筛）。3、磨刀、磨片均采用**钢材，经热处理，耐磨性能良好，适合连续运转。4、本机体积小，结构紧凑，全密封，无粉尘溢流。5、本机能凭借自身形成的风压将物料传输。四、主要技术参数：1、刀盘数：1只，外径：493mm±1mm2、齿板：1付12片**合金钢，硬度55o-58 o）3、刀片：24片**合金钢，硬度52 o-55 o）4、主电机转速：2950r/min5、主电机功率：37KW,配用三角带，A型，2184mm，共6根。6、引风机：型号9-19，4# ，配用电动机3KW7、关风机：型号ZGF，配用电动机0.75KW，2.8L8、产量：PVC20-80目 250kg/h/左右。9、外形尺寸：整套机器（长×宽×高）1900×1500×3900五、机器结构与工作原理：本机主要由进料斗、机壳、进料风叶、磨片、叶轮、出料风叶、储料斗、机架、电机等部件组成（见图）。工作原理：1、本机工作部分为刀盘，高速粒子在撞击齿板和齿片后部分被粉碎，经吸风抽出，而较大粒子则继续撞击，粉碎后被抽出，粗粉经由振动筛自动筛选，粗粉直接回磨粉室再磨！这样减少了刀盘负荷，提高磨粉效率，又能使粉料均匀。2、温度低是该机的主要优点。按热功率计算：每小时作功后转换为860千卡热量。本机为外抽风，风量达503/KW，由进、出口风温差，带走大部分热量，少部分热量由水冷却解决。要求：冷却水的进口温度不大于25℃，出口水温度不大于45℃，夏天适当增加冷却水流，以降低温度。六、安全生产注意事项：1、熟悉说明内容及电气按钮的作用，主机旋转方向须符合皮带罩壳上标示的箭头方向。2、开机前应先启动风机（注意转向），待运转正常后，启动主机达到正常运转后，开始加料。3、生产开始，加料口阀门开启要小，只要料能出来**可以，然后缓慢开启风门盖，视物料进入机内后，机器的负荷状况，一般在90A左右为宜，因电控柜面板 的电流表测量的是45KW并线的，所以其总电流额值是90A,在正常工作时电流应在90-100A之间摆动。4、选料要求：料粒**大直径不得超过15mm，切忌金属、石块等误入机内，以免加剧磨损和损坏刀片、齿板。5、运行时如有异常声响应立即停机，打开门盖检查，排除故障后，方能继续生产。七、产品保用范围：在用户遵守保管和使用规则的条件下，从发货之日起，在半年内，因产品质量不良发生故障，待本单位论证周，来人负责修理或更换另件。请用户不要擅自打开机体，未经本单位同意，用户自作主张进行维修，则一切责任自负。谢谢合作。八、安装注意事项：1、在安装机器时（参照安装示意图），注意管道冷却水口位置，遵循‘低进高出’的原则。2、机器两头轴承座通冷却水，必须单路进出，其它部位通冷却水从机体下进水口进水，上出水口接通风蜗壳平进水口，蜗壳上出水口接不锈钢管道下进水口，依次往上，一直至旋风分离器下进水口，上面接排水口（严禁安装放水阀门）。3、排水管道必须低于集料装置**高处。九、本机整体组件：500立式刀盘磨粉机一台Y200L12(45KW)电动机一只型号9-19,4# ，配用电动机3KW的引风机一台型号ZGF，配用电动机0.75KW的关风机一台旋风集料器（包括风管）一套振动筛一只，电机0.75KW十、维护保养：1、定期打开门盖，检查刀片紧固螺母，及盖级螺母是否松动，如有松动必须拧紧。2、润滑：主机轴承使用锂基二硫化钼（MOS2）润滑脂。3、风机与分管须每月检查其叶片和管内壁并清除其板结的粉尘。4、刀片在使用相当时间后，其受力面磨成较大圆角时，则可拆下刀片夹板将刀调转180度，紧固后可继续使用。
