沃源 可加工定做 支座 橡胶支座 桥梁板式支座 盆式橡胶支座批发

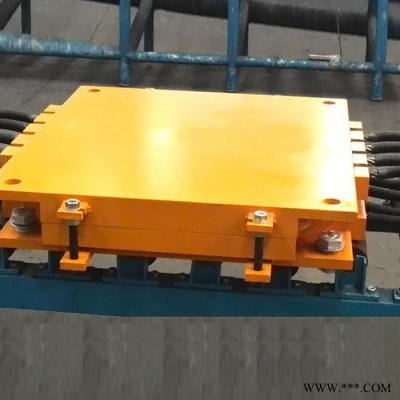

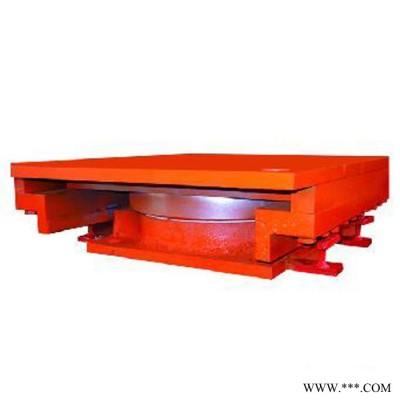

盆式橡胶支座是利用被半封闭钢制盆腔内的弹性橡胶块，在三向受力状态下具有流体的性质特点，来实现桥梁上部的转动，同时依靠中间钢板上的F4板与上座板的不锈钢板之间的低摩擦系数来实现上部结构的水平位移，使支座所承受的剪切不再由橡胶完全承担，而间接作用于钢制底盆及F4板与不锈钢之间的滑移上。从试验的数据来看，橡胶处于三向约束状态时的抗压弹性模量为50000kg/cm2，比无侧向约束的抗压弹性模量增大近20倍，因而支座承载能力大为提高，解决了板式橡胶支座承载能力的局限，能满足大的支承反力、大的水平位移及转角要求。  盆式橡胶支座分为：公路桥梁盆式橡胶支座、铁路桥梁盆式橡胶支座及盆式橡胶支座的衍生品

1.类型的选择

盆式橡胶支座包括固定支座和活动支座两大类。活动支座又区分为单向活动支座和双向活动支座。一般来说，桥梁固定端选用固定支座，活动端选用活动支座。例如:简支梁桥应在每跨的一端设置固定支座，另一端设置活动支座;连续梁桥应在每联中的一个桥墩上设置固定支座，其余墩台上均应设置活动支座。但若桥面较宽，固定端的两个支座间距较大，横桥向伸缩值不容忽视时，固定端**不能使用固定支座，而是使用单向活动支座，将其旋转90度置于梁下，这样既能保证纵桥向的固定作用，又能起到横桥向的活动作用。此外，为了减小墩台的受力，对于简支梁桥，宜将固定支座布置在标高低的墩台上;对于连续梁桥，为使全梁的纵向变形分散在梁的两端，宜将固定支座布置在靠中间的支点处。

双向活动支座能在水平面内向任意方向移动。因此，弯桥的活动墩台上应选择这种支座。至于单向活动支座，可在直桥中使用。但应注意，只有当活动墩上只有一个支座，或者支座间横向温度伸缩量很小的情况下才宜采用。

2. 承载力选择

承载力是盆式橡胶支座的重要指标。在求得桥梁的恒载和活载支座反力之和后，便可确定所选用的盆式橡胶支座的容许承载力。确定支座容许承载力时，一般应使支座的**大反力不要超过其容许承载力的5%。但需要注意的是，支座的容许承载力并不是选择愈大愈好，这是因为**:容许承载力大，支座尺寸也**较大，这样会加大墩台尺寸，不仅造成浪费，也不美观。第二:更重要的是支座中四氟活板的摩擦系数与支座正压力成反比，如果支座反力比支座容许承载力小得多，则摩擦系数会大大增加，导致墩台和基础所受的水平力大幅度增加，这将极为不利。因此设计时不必担心支座的安全储备。

3. 位移量的计算

为了增加行车的平顺，大型桥梁中的伸缩缝间距都很大，这**需要有大位移量的支座。每个级别的活动支座都有大、小两种位移量。因此，在设计盆式橡胶支座时，需要计算活动支座的**大纵桥向位移量。支座纵桥向的位移量应包括温度变化、混凝土徐变、混凝土干缩引起的位移和汽车制动力引起的位移。支座横桥向的位移一般均能满足要求，不需验算。
