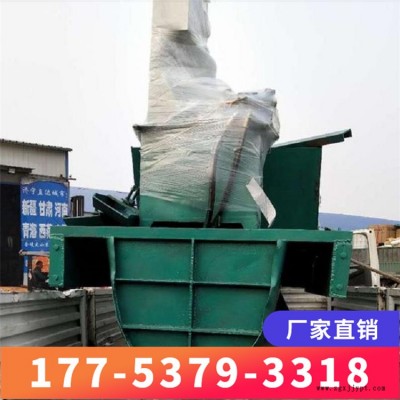

U型渠道衬砌机 巨科供应混凝土渠道衬砌机 渠道成型机

 RWCQY渠道基层(水泥土)衬砌机技术参数

行走速度   0-5m/min

压实宽度   1400mm

行走电机   2x2.2 kw

单个滚筒激振力   12-18kn

桁架

单个滚筒驱动功率   5.5kw

适应坡长(m)   根据客户需要

送料速度     1.6m/sec

适应坡比   根据客户需要

振实牵引速度    3m/min

升降装置    液压升降/电动机械升降

运行模式   手动

行走装置：

行走模式   轨道行走

主要电气元件    OMRON / SIEMENS/LS

滚轮直径    φ230 mm

总功率     根据配置计算

渠道衬砌机由主机架、操作台、铺料小车、振动碾压小车、平料螺旋、皮带机等部分组成，由操作台控制所有部分的运行，具有混凝土布料、摊铺、振捣、碾实、扎光、沿轨道自行等多种功能。适用坡比为1:2.5、1：3，适用坡面长度10～30m，摊铺厚度10～30cm。机架长度可根据衬砌坡面长度调整选用，机架高度采用电动调节，更换机架铰接处的联结螺栓可以调整坡比，适用于大面积衬砌作业。
  振捣系统是衬砌机自身安装的1.5kW平板振捣器，可沿机架上的轨道行走，对混凝土料进行振捣。混凝土压光采用电动抹面压光机，在振捣工序之后，辅以人工进行抹面压光。
  渠道混凝土衬砌主要工序包括渠道开挖、坡面成型、保温板铺设、复合土工膜铺设、混凝土衬砌、混凝土养护、伸缩缝施工

渠道衬砌机参数

滚轮直径 φ230 mm
螺旋输送器直径 φ260 mm
滚轮传动方式 链条传动
螺旋输送器转速 136 rpm
行走速度 0-1.2m/min
料仓规格 630 x 500 x 530 mm
行走电机 4×2.2 kW
输送功率 根据坡长配置
精滑模板长度 500mm（尾部可调）
适应坡长 23m（ 长衬砌面）
衬砌厚度 100-200 mm
适应坡比 根据客户需要
效率 1.2m/min
升降装置 液压升降/电动机械升降
高频振捣棒 VAF50-1
运行模式 手动
行走模式 轨道行走
