管径范围 | 16-50(mm) |
---|---|
挤出能力 | 70-150(kg/h) |
可生产管材类型 | PP管,PPR管,PVC管 |
售后服务 | 保修一年 |
是否提供加工定制 | 是 |
品牌 | 弗兰德 |
型号 | SJSZ/65 |
温馨提醒:
产品价格因规格不同有较大差异,请来电咨询!
联系电话:18901568633袁伟(总经理)

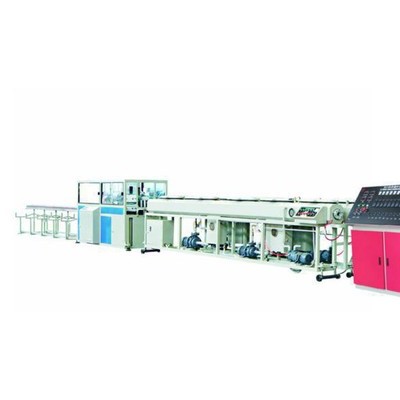

【产品展示】 PVC塑料管材生产线
【产品简介】PVC管材生产线,PVC一出二管材生产线
一、产品介绍
1、PVC管材的工艺流程
配方→高速混合→低速冷拌→锥形双螺杆挤出→真空定径、喷淋冷却→牵引→商标打印→定长切断→扩口或不扩口→检验→包装入库
二、PVC设备功能
(1) 、PVC管材生产线原料混合:是将PVC稳定剂、增塑剂、抗氧化剂等其它辅料, 按比例、 工艺先后加入高速混合机内,经物料与机械自摩擦使物料升温至设定工艺温度,然后经冷混机将物料降至40-50ºC;这样就可以加入到挤出机的料斗。
根据材料和产量的要求选择不同的混合设备
(2) 、PVC管材生产线挤出机部分:本机装有定量加料装置,使挤出量与加料量能够匹配,确保制品稳定挤出。由于锥形螺杆的特点,加料段具有较大的直径,对物料的传热面积和剪切速度比较大,有利于物料的塑化,计量段螺杆直径小,减少了传热面积和对熔体的剪切速度,使熔体能在较低的温度下挤出。螺杆在机筒内旋转时,将PVC混合料塑化后推向机头,从而达到压实、熔融、混炼均化;并实现排气、脱水之目的。加料装置及螺杆驱动装置采用变频调速,可实现同步调速。
单螺杆挤出机 双螺杆挤出机
(3) 、PVC管材生产线挤出模头部分:经压实、熔融、混炼均化的PVC,有后续物料经螺杆推向模头,挤出模头是管材成型的关建部件。
一出二模头
(4) 、PVC管材生产线真空定型水箱为一模双腔,用于管材的定型、冷却, 真空定型水箱上装有供定型和冷却的真空系统和水循环系统,不锈钢箱体,循环水喷淋冷却, 真空定型水箱上装有前后移动装置和左右、高低调节手动装置。
一出二真空定型水箱
(5) 、PVC管材生产线牵引机用于连续、自动地将已冷却变硬的管材从机头处引出来,变频调速。
一出二牵引机及切割机
(6) 、PVC管材生产线切割机:由行程开关根据要求长度控制后,进行自动切割,并延时翻架,实行流水生产,切割机以定长工开关信号为指令,完成切割全过程,在切割过程中与管材运行保持同步,切割过程由电动和气动驱动完成,切割机设有吸尘装置,将切割产生的碎屑及时吸出,并回收。
(7) 、PVC管材生产线翻料架翻料动作由气缸通过气路控制来实现,翻料架设有一个限位装置,当切割锯切断管材后,管材继续输送,经延时后,气缸进入工作,实现翻料动作,达到卸料目的。卸料后经延时数秒自动复位,等待下一循环。
一出二翻料架
三、产品资料:
1、PVC管材生产线主要技术参数:
型号 | 管材直径 | 主机 | 最大产量 | 装机功率 |
PVC排水管 | ||||
PVC110 | 50mm-110mm | SJZ55/110 | 180KG | 93KW |
PVC160 | 50mm-160mm | SJZ55/110 | 180KG | 120KW |
PVC200 | 75mm-200mm | SJZ65/132 | 250KG | 127KW |
PVC供水管 | ||||
PVC110 | 20mm-110mm | SJZ65/132 | 250KG | 100KW |
PVC160 | 50mm-160mm | SJZ65/132 | 250KG | 127KW |
PVC200 | 50mm-200mm | SJZ80/156 | 380KG | 145KW |
PVC排水管/供水管 | ||||
PVC315 | 110mm-315mm | SJZ80/156 | 320KG | 170KW |
PVC400 | 160mm-400mm | SJZ80/156 | 380KG | 170KW |
PVC630 | 450mm-630mm | SJZ92/188 | 800KG | 230KW |
PVC穿线管 | ||||
PVC32(四管) | 16mm-32mm | SJZ65/132 | 250KG | 122KW |
PVC25(双管) | 20mm-25mm | SJZ51/105 | 120KG | 108KW |
PVC63(双管) | 20mm-63mm | SJZ65/132 | 250KG | 123KW |
PVC-U塑料管材的优点
A、质量轻:塑料管的密度是铸铁管的1/5,是混凝土管的1/3,可以套装,便于运输,安装方便,施工费用与传统管相比,可降低30%-50%的费用。
B、耐腐蚀:塑料管道不需做任何防腐处理,可用做含有盐碱土质的给水管道,可用于化工管道输送带有酸、碱、性质的介质。
C、流体阻力小:塑料管道的粗糙系数0.008;铸铁管的粗糙系数是0.013,混凝土管的粗糙系数是0.014。
D、使用寿命长:铸铁管的使用寿命为30年,塑料管的使用寿命为50年,一条塑料管道几乎等于两条铸铁管的寿命。
E、卫生性能好:能防止水源的二次污染,且永不结垢
............................................................................................................................................................................................................................................
