厂家直销，航天纵横，GB3960，橡塑滑动摩擦试验仪

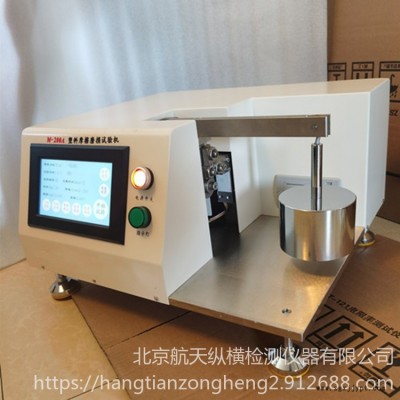

M-200A橡胶塑料滑动摩擦磨损试验机（计算机控制）

一、适用范围及功能
    橡塑滑动摩擦试验仪符合标准：GB/T 3960-1983 塑料滑动摩擦磨损试验方法  GB/T 9141.8-1999 柔性石墨板材滑动摩擦系数测试方法另外本厂生产的计算机控制塑料滑动摩擦试验机是在现有电子塑料滑动摩擦试验机的基础上又增加了很多试验功能，可以同时显示扭矩-时间曲线，随意设定试验次数，显示当前试验次数，设定时间及当前试验时间等多种功能，本机还配有彩色打印机，可以打印出带有曲线，表格数据，试验单位名头的精美的试验报告单。适用于塑料制品、橡胶制品、石墨板材或其他复合材料的滑动摩擦，磨损性能测试，也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。
     本机采用高精度扭矩传感器，16 位单片机电子处理系统，使得本仪器各项测试指标精度非常高。由于集成程度很高，所以设备本身的稳定性极好，本机具有一次设置，全自动运行，实验结束后自动停机，并检测磨损程度，同时通过打印机打印试验数据等功能。是各个科研单位，大学，企业实验室的必备检测设备。
    本仪器融合了当前的智能电路系统进行控制，并结合老式M-200A摩擦磨损试验机的功能进行升级改造而成，本仪器具有测控精度高，操作便捷等优势，是科研院所、质检机构、实验室研究*的试验设备。
   M-200A型摩擦磨损试验机主要由试验主机及智能控制系统两大部分构成，通过微机控制系统进行操作试验，在试验过程中同时可以显示数值、扭矩、时间曲线，并可以随意设定试验次数，显示当前试验数值，设定时间及当前试验时间等多种功能，随机配备彩色打印机，可以打印出带有曲线、表格数据等标准要求的试验报告。

二、功能特点：
    1、试样尺寸： 30mm×7mm×6mm
 2、转动速度： 0-500转/分  （可调）
 3、负    荷： 196N ± 0.1%（可增至392N）
 4、摩擦环尺寸：￠40×10mm ，倒角0.5×45°，外圆表面与内圆同心度偏差小于0.01
    5、摩擦环材质：45号钢,淬火,热处理HRC40-45,外圆表面光洁度▼8
 6、摩擦力矩： 0--4N·m
    7、砝码重量：4KG砝码一件，1KG砝码4件，可实现重量叠加功能。

三、精度：
     1、速度精度：1%
     2、负荷精度：0.5%
     3、摩擦力矩精度：1%
     4、计数器精度：1S
     5、传感器测量精度：1% FS

四、主要配置及附件：（计算机控制）
1、试验主机一台
2、高精度扭矩传感器一只
3、计算机数据采集卡一块
4、计算机一台（品牌）
5、彩色激光喷墨打印机一台
6、计算机控制软件一套
7、4Kg 砝码两件（备用一套）
8、标准磨擦环四件（备用两件）
9、产品使用说明书一份
10、产品合格证
11、产品装箱单一份
12、整机重量：约87 公斤

摩擦磨损试验机中直接影响滑动摩擦系数因素?
研究摩擦磨损试验机摩擦系数的影响因素和变化规律，是控制摩擦过程和降低摩擦损耗的一条有效途径。
摩擦系数是摩擦副系统的综合特性，而不是材料本身的固有特性。在给出一种材料的摩擦系数时，必需同时给出得出该数值的条件和所用的测试设备。?

摩擦系数受摩擦过程各种因素的影响，其主要影响因素有如下几个方面：?
1、表面膜对摩擦磨损试验机的摩擦系数的影响具有表面氧化膜的摩擦副，摩擦主要发生在膜层内。对于金属的摩擦来说，由于表面氧化膜的塑性和机械强度比金属材料差，在摩擦过程中，膜先被破坏，金属摩擦表面不易发生粘着，使摩擦系数降低，磨损减少。在金属摩擦表面涂覆软金属能有效地降低摩擦系数。其中以镉对摩擦系数的影响zui为明显，但镉与基体金属的结合力较弱，容易在摩擦时被擦掉。
2、材料性质对摩擦磨损试验机的摩擦系数的影响摩擦副的摩擦系数，随配对材料性质的不同而不同。分子或原子结构相同或相近的两种材料互溶性大，互溶性较大的材料组成摩擦副，易发生粘着，摩擦系数增高；反之，分子或原子结构差别大则互溶性小，互溶性较小的材料组成摩擦副，不易发生粘着，摩擦系数一般都比较低。因此，在设计摩擦副时，应尽可能地选择分子结构或原子晶格差别大，互溶性小的材料组成摩擦副，以降低其摩擦系数。如果条件允许的话，应尽可能选择金属与非金属(工程塑料、复合材料等)组成摩擦副。?

3、载荷对摩擦磨损试验机的摩擦系数的影响载荷的大小直接影响摩擦副的接触状态，在不同的接触状态下，摩擦副所表现出来的摩擦特性也就不一样一般情况下，摩擦系数将随载荷的增加而增大，当载荷足够大时越过一极大值，随着载荷的继续增大而摩擦系数趋于稳定或减小。

4、滑动速度对摩擦磨损试验机的摩擦系数的影响在一般情况下，摩擦系数随滑动速度增加而升高，越过一极大值后，
又随滑动速度的增加而减少。滑动速度对摩擦系数的影响，主要是它引起温度的变化所至。滑动速度引起的发热和温度的变化，改变了摩擦表面层的性质和接触状况，因而摩擦系数必将随之变化。
对温度不敏感的材料（如石墨），摩擦系数实际上几乎与滑动速度无关。?

5、温度对摩擦磨损试验机的摩擦系数的影响在摩擦过程中,温度的变化使摩擦副表面材料的性质发生改变,从而影响摩擦系数。
摩擦系数随摩擦副工作条件的不同而变化。具体情况需用试验方法测定。
（１）对于大多数金属摩擦副而言，其摩擦系数均随温度的升高而降低，极少数（如金-金）的摩擦系数均随温度的升高而升高。
（２）对于散热性比较差的材料，特别是由热塑性工程塑料组成的摩擦副，开始摩擦系数将随着温度的升高而增大，当表面温度达到一定值，材料表面将被熔化。
所以,一般工程塑料都只能在 一定的温度范围内使用，超过这个温度范围，摩擦副材料将丧失其工作能力。
（３）对于金属与复合材料组成的摩擦副，其摩擦系数在一定的范围内受温度的影响较小，但是，当温度超过某一极限值时，摩擦系数将随温度的升高而显著下降。
通常把这种现象称为材料的热衰退性。对于制动摩擦副，尤其应控制在热衰退的临界温度以下工作，以保证其具有足够的制动能力。
 6、表面粗糙度对摩擦磨损试验机的摩擦系数的影响根据摩擦的分子—机械理论，当表面粗糙度值大于50μm时，分子分量可以忽略不计，因此，摩擦系数随着表面粗糙度值的减小而降低；
当表面粗糙度值特别小，小于20μm时，摩擦系数中的分子分量起主要作用，机械分量可以忽略不计，因此，摩擦系数随着表面粗糙度值的减小而增大；表面粗糙度值愈小，实际接触面积愈大，
因而摩擦系数也就愈大；在一般情况下，即20μm ＜Ra＜50μm范围内，表面粗糙度对摩擦系数的影响不大。表面粗糙度对摩擦系数的影响可定性的用图3-4曲线来描述。

M-200A橡胶塑料滑动摩擦磨损试验机（计算机控制）

Friction and wear testing machine M-200 rubber plastic sliding (computer control)

一、适用范围及功能

One, the scope and function

符合标准：GB/T 3960-1983 塑料滑动摩擦磨损试验方法 GB/T 9141.8-1999 柔性石墨板材滑动摩擦系数测试方法另外本厂生产的计算机控制塑料滑动摩擦试验机是在现有电子塑料滑动摩擦试验机的基础上又增加了很多试验功能，可以同时显示扭矩-时间曲线，随意设定试验次数，显示当前试验次数，设定时间及当前试验时间等多种功能，本机还配有彩色打印机，可以打印出带有曲线，表格数据，试验单位名头的精美的试验报告单。适用于塑料制品、橡胶制品、石墨板材或其他复合材料的滑动摩擦，磨损性能测试，也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。也可对试验中试样的磨擦力、磨擦系数和磨损量进行测定。

Standard: GB/T 3960-1983 plastic sliding friction wear test method test method GB/T 9141.8-1999 flexible graphite sheet sliding friction coefficient and factory production of computer control of plastic sliding friction test machine is based on the existing electronic plastic sliding friction test machine and increase a lot of test function, can display the torque time curve, set the test number at displays the current number of tests, a variety of functions, the setting time and the test time, the machine is also equipped with a color printer, you can print out with a curve, form data, test unit name test report of fine single. Sliding friction is suitable for plastic products, rubber products, graphite sheet or other composite materials, wear performance test, also can be the friction force, the test sample in the friction coefficient and wear volume determination. Also, the friction force in the test specimen friction coefficient and wear volume determination.

本机采用高精度扭矩传感器，16 位单片机电子处理系统，使得本仪器各项测试指标精度非常高。由于集成程度很高，所以设备本身的稳定性极好，本机具有一次设置，全自动运行，实验结束后自动停机，并检测磨损程度，同时通过打印机打印试验数据等功能。是各个科研单位，大学，企业实验室的必备检测设备。

This machine adopts high precision torque sensor, 16 bit single-chip electronic processing system, the instrument has high precision of test indexes. Due to the integrated degree is very high, so the equipment itself excellent stability, the machine has a set, automatic operation, automatic stop after the end of the experiment, and detect the wear degree, at the same time, through the printer to print the test data and other functions. Is the scientific research unit, University Enterprise laboratories, the necessary testing equipment.

本仪器融合了当前的智能电路系统进行控制，并结合老式M-200摩擦磨损试验机的功能进行升级改造而成，本仪器具有测控精度高，操作便捷等优势，是科研院所、质检机构、实验室研究*的试验设备。

The instrument combines the latest inligent circuit control system, combined with the old M-200 wear testing machine, friction and function upgrade, the instrument has high control accuracy, convenient operation and other advantages, is the first choice of test equipment, quality inspection institutions, scientific research institute.

M-200A型摩擦磨损试验机主要由试验主机及智能控制系统两大部分构成，通过微机控制系统进行操作试验，在试验过程中同时可以显示数值、扭矩、时间曲线，并可以随意设定试验次数，显示当前试验数值，设定时间及当前试验时间等多种功能，随机配备彩色打印机，可以打印出带有曲线、表格数据等标准要求的试验报告。

Friction and wear testing machine is mainly composed of the host and the inligent control system consists of two parts of M-200, operation test by microcomputer control system, in the process of test and can display the numerical, torque, time curve, and can set the test number freely, display when before test numerical functions, setting time and the test time, random equipped with a color printer, you can print the test report with a curve, form data standard.

二、功能特点：

Two, function characteristics:

1、试样尺寸： 30mm×7mm×6mm

1, the sample size: 30mm x 7mm x 6mm

2、转动速度： 0-500转/分 （可调）

2, rotation speed: 0-500 RPM (adjustable)

3、负 荷： 196N ± 0.1%（可增至392N）

3, the load: 196N ± 0.1% (to 392N)

4、摩擦环尺寸：￠40×10mm ，倒角0.5×45°，外圆表面与内圆同心度偏差小于0.01

4, the friction ring size: 40 x 10mm -, chamfer 0.5 * 45 degrees, surface of the outer circle and inner circle concentricity deviation is less than 0.01

5、摩擦环材质：45号钢,淬火,热处理HRC40-45,外圆表面光洁度▼8

5, the friction ring material: 45 steel, quenching, heat treatment of HRC40-45, the outer circle surface finish ▼ 8

6、摩擦力矩： 0--4N·m

6, the friction moment: 0--4N M

7、砝码重量：4KG砝码一件，1KG砝码4件，可实现重量叠加功能。

7, weight: 4KG weight a, 1KG weight 4, weight function can be realized.

三、精度：

Three, accuracy:

1、速度精度：1%

1, speed accuracy: 1%

2、负荷精度：0.5%

2, load precision: 0.5%

3、摩擦力矩精度：1%

3, the friction torque accuracy: 1%

4、计数器精度：1S

4, the counter accuracy: 1S

5、传感器测量精度：1% FS

The 5, sensor measurement accuracy: 1% FS

四、主要配置及附件：（计算机控制）

Four, the main configuration and accessories: (computer control)

1、试验主机一台

1, test a host

2、高精度扭矩传感器一只

2, a high precision torque sensor

3、计算机数据采集卡一块

3, the computer data acquisition card a

4、计算机一台（品牌）

4, a computer (brand)

5、彩色激光喷墨打印机一台

5, color laser jet printer a

6、计算机控制软件一套

6, a set of computer control software

7、4Kg 砝码两件（备用一套）

7, 4Kg weight two (alternate set)

8、标准磨擦环四件（备用两件）

8, the standard friction ring four (reserve two pieces)

9、产品使用说明书一份

9, the instructions for use of products a

10、产品合格证

10, product certification

11、产品装箱单一份

11, product packing list

12、整机重量：约87 公斤

12, weight: 87 kg

摩擦磨损试验机中直接影响滑动摩擦系数因素?

The friction and wear of sliding friction coefficient directly impact test machine?

研究摩擦磨损试验机摩擦系数的影响因素和变化规律，是控制摩擦过程和降低摩擦损耗的一条有效途径。

Study on the effect of friction coefficient of friction wear testing machine of the factors and change rules, to control and reduce the friction process is an effective way of friction loss.

摩擦系数是摩擦副系统的综合特性，而不是材料本身的固有特性。在给出一种材料的摩擦系数时，必需同时给出得出该数值的条件和所用的测试设备。?

The coefficient of friction is integrated properties of friction pair system, but not the material itself inherent characteristic. The coefficient of friction is a material, must also give the numerical conditions and the test equipment. ?

摩擦系数受摩擦过程各种因素的影响，其主要影响因素有如下几个方面：?

The friction coefficient of the friction process is affected by various factors, the main influence factors are as follows:?

1、表面膜对摩擦磨损试验机的摩擦系数的影响具有表面氧化膜的摩擦副，摩擦主要发生在膜层内。对于金属的摩擦来说，由于表面氧化膜的塑性和机械强度比金属材料差，在摩擦过程中，膜先被破坏，金属摩擦表面不易发生粘着，使摩擦系数降低，磨损减少。在金属摩擦表面涂覆软金属能有效地降低摩擦系数。其中以镉对摩擦系数的影响zui为明显，但镉与基体金属的结合力较弱，容易在摩擦时被擦掉。

The friction pair 1, surface effects on the friction coefficient of the friction wear testing machine with the surface oxide film, friction occurs mainly in the film. For metal friction, due to plastic and mechanical strength of the oxide film on the surface of the metal material than the poor, in the friction process, the film is first failure, metal friction surface is not easy to adhesion, friction coefficient will decrease, reducing the wear. In the metal friction surface coated with a soft metal can effectively reduce the friction coefficient. The effects of cadmium on the friction coefficient is the most obvious, but the binding force of cadmium and metal matrix is weak, easily in the friction rub.

2、材料性质对摩擦磨损试验机的摩擦系数的影响摩擦副的摩擦系数，随配对材料性质的不同而不同。分子或原子结构相同或相近的两种材料互溶性大，互溶性较大的材料组成摩擦副，易发生粘着，摩擦系数增高；反之，分子或原子结构差别大则互溶性小，互溶性较小的材料组成摩擦副，不易发生粘着，摩擦系数一般都比较低。因此，在设计摩擦副时，应尽可能地选择分子结构或原子晶格差别大，互溶性小的材料组成摩擦副，以降低其摩擦系数。如果条件允许的话，应尽可能选择金属与非金属(工程塑料、复合材料等)组成摩擦副。?

2, effects of material properties on the friction coefficient of friction and wear tester, the friction coefficient, material properties with different pairing. A molecular or atomic structure of two kinds of materials of the same or similar large miscibility, soluble materials of friction pair composed, prone to adhesion, friction coefficient increased; conversely, different molecular or atomic structure is the mutual solubility of small, small friction pair composed of soluble material, not easy to have adhesion, the coefficient of friction is generally relatively low. Therefore, in the design of the friction pair, should as far as possible to choose molecular or atomic lattice of big differences, mutual solubility of small material friction, to reduce the friction coefficient. If conditions permit, as far as possible the selection of metal and non metal (engineering plastics, composite materials, friction). ?

3、载荷对摩擦磨损试验机的摩擦系数的影响载荷的大小直接影响摩擦副的接触

The size of the load effect on the friction coefficient of the friction wear testing machine 3, load directly affect the friction contact
