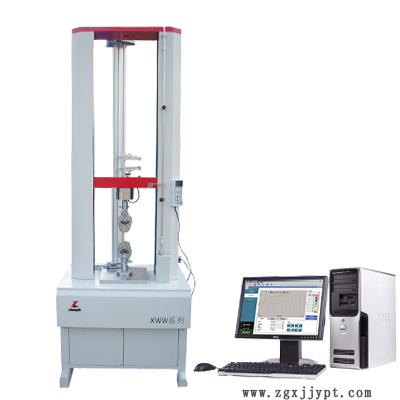

上海众路 XWW-2T橡塑电子拉力试验机 GB16491 压缩 撕裂 ASTMD638 厂家直销

功能、适用范围：

各种非金属材料,热固性、热塑性塑料的拉伸、压缩、弯曲、剪切、剥离、撕裂,拉伸弹性模量、弯曲弹性模量、压缩模量、屈服强度、拉伸强度、断裂强度、断裂伸长率、压缩应力、压缩应变、剪切、剥离、撑口、撕裂、环刚度、环柔度等的力学性能测试分析研究，具有应力、应变、位移三种控制方式，适用于质检单位,大专校院的材料分析及检验及工程塑料、增强尼龙、改性塑料、塑料异型材、塑料管材、塑料片材及薄膜等行业的材料分析及检验,根据GB及ISO、JIS、ASTM、DIN等国际标准进行试验和提供数据。

该机传动部分采用全套全数字交流伺服系统、高刚度框架结构，并采用分段线性校正的方法保证力值检测部分的高精度，高稳定性，配大变形引伸计可精确测量试样标线间距内试样的变形量。该系列仪器造型美观、精度高、噪音小、操作方便，准确度可达到0.3级，提供多种夹具供用户选择，该系列产品已经通过欧盟CE认证。

该机在PC机的直接控制下，实现试验过程中的测量、显示、试验曲线的绘制、试验的数据处理、打印等功能。应用软件系统是我公司自行研发的一套控制软件，具有参数设置、试验数据测量、试验数据显示、多组试验曲线绘制、试验数据处理、试验结果编辑打印等功能。可在试验进行中打开试验纪录并进行所有操作，在线更新功能可以将PC版本升级到 新版本，并提供了反馈模块，帮助用户解决遇到的问题。开放式编程，客户可以根据自己的需要设计试验标准。避免以前更新或添加标准时需要专业人员用源代码更新或添加标准。大大提高了操作的简易化及工作效率，客户可以根据自己的需要编辑报告格式，生成各种个性化的试验报告，同时只需一个按键即能将报告导出到文件当中，方便用户对报告进行二次编辑，有效的解决了以前报告格式的单一性。

1、设备主要功能：各种非金属材料,热固性、热塑性塑料的拉伸、压缩、弯曲、剪切、剥离、撕裂,拉伸弹性模量、弯曲弹性模量、压缩模量、屈服强度、拉伸强度、断裂强度、断裂伸长率、压缩应力、压缩应变、剪切、剥离、撑口、撕裂、环刚度、环柔度等的力学性能测试分析研究，具有应力、应变、位移三种控制方式，适用于质检单位,大专校院的材料分析及检验及工程塑料、增强尼龙、改性塑料、塑料异型材、塑料管材、塑料片材及薄膜等行业的材料分析及检验,根据GB及ISO、JIS、ASTM、DIN等国际标准进行试验和提供数据。符合GB 16491、GB 13022、GB/T 1040、GB/T 1041、GB/T 8804、GB/T 9341、GB/T 9647、GB/T 17200、GB/T 528-1998、GB/T 1039、ISO7500-1 、ISO5893、ASTM D638、ASTM D 695、ASTM D 790等标

2、设备构成：

本设备采用龙门式结构，试验空间为下空间。主要由主机（包括机架、底座、传动系统）、夹具、传感器,变形测量系统、软件系统、电气系统构成。

3、主要技术参数：

3.1最大试验力20kN

3.2试验机准确度等级：0.5级；

3.3试验力测量范围：0.4%—100%FS；

3.4试验力示值相对误差：示值的±0.5%

3.5试验分辨力：最大试验力的1/±250000

3.6变形测量范围：0.2%—100%FS；

3.7变形示值相对误差：示值的±0.2%以内；

3.8变形分辨力： 变形量的1/±300000

3.9大变形引伸计测量范围：10—850mm；

3.10大变形示值相对误差：示值的±0.2%以内；

3.11大变形分辨力：0.008mm；

3.12位移示值相对误差：示值的±0.02%以内；

3.13位移分辨力：0.05mm；

3.14力控速率调节范围：0.01—5%FS/S；

3.15力控速率相对误差：设定值的±0.5%以内；

3.16变形速率调节范围：0.02—5%FS/S；

3.17变形控制速率相对误差：±0.5%设定值以内；

3.18横梁速度调节范围：0.001—500mm/min；

3.19横梁速度相对误差：速率＜0.01mm/min时，设定值的±1.0%以内，速率≥0.01mm/min时，设定值的±0.2%以内；

3.20恒力、恒变形、恒位移控制范围：0.5%—100%FS；

3.21恒力、恒变形、恒位移控制精度；设定值＜10%FS时，为设定值的±1%以内，设定值≥10%F

3.22横梁 行程（无夹具）：1100mm；衡量 行程（有夹具）：800mm；

3.23有效试验宽度：380mm；

3.24主机外型尺寸：长770mm×宽550mm×高2100mm

3.25电源：220V/50Hz，±10%

3.26工 作 环 境：室温～45℃，湿度20%～80%

3.27主机重量：约180kg。

4、设备主要配置：

4.1主机框架及传动部分一套:

减速机 一个及无间隙珠丝杠及光杠各 二根；

4.2进口伺服电机（日本富士）及伺服系统一套；

4.3高精度负荷传感器(美国（SUNCELLS）品牌)一套；(500N,20KN,)

4.4测量控制系统一套：

（1）采用PID控制算法。

（2）基于TI公司控制芯片DSP的控制系统平台；

（3）采用USB1.1通讯

（4）高精准A/D转换通道组成的数据采集系统及光电编码器位置捕获模块达到正交码脉冲频率

4.5 拉伸试验夹具一套；

4.6 弯曲试验夹具一套；

4.7 双轴随动大变形引伸计一只：50mm标距，25mm变形

4.8 品牌台式电脑 一台

4.9品牌喷墨打印机 一台（惠普原装打印机1121）

5.0 基于WIN98、WIN2000、WINXP  中文版操作系统的试验应用软件 一套
