| 材质 | 黑色耐油合成橡胶 | 用途 | 适用于工程机械及连续作业的液压设备 |
| 工作温度 | -40 ℃至 +100（℃） | 公称外径 | 15.4（mm） |
| 壁厚 | 9.1（mm） | 长度 | 50/20（m） |
胶管

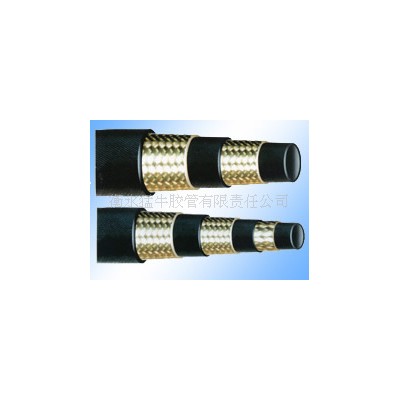

gb1层钢丝编织液压胶管产品性能
内胶层：黑色耐油合成橡胶。
外胶层：黑色耐油、耐腐蚀、耐磨的合成橡胶，外观为光面或布纹面。
温度范围: -40 ℃至 +100 ℃此类胶管扣压需剥外胶。
此种钢丝编织液压胶管采用gb/t3683-92标准生产。
| 通径 | 英制规格 | 胶管内径 | 增强层外径 | 管外径 | 工作压力 | 爆破压力 | 最小弯曲半径 | 重量 | 成品长度 |
| inch | mm | mm | mm | mpa | mpa | mm | kg/m | metres | |
| 6 | 1/4 | 6.3±0.5 | 11.4±0.5 | 15.4 | 20.0 | 50.0 | 100 | 0.30 | 20至100 |
| 8 | 5/16 | 8.0±0.5 | 13.5±0.5 | 17.7 | 17.5 | 43.5 | 115 | 0.40 | 20至100 |
| 10 | 3/8 | 10±0.5 | 15.8±0.5 | 20.0 | 16.0 | 40.0 | 130 | 0.47 | 20至100 |
| 13 | 1/2 | 13±0.5 | 19.0±0.5 | 23.4 | 14.0 | 35.0 | 180 | 0.57 | 20至100 |
| 16 | 5/8 | 16±0.5 | 22.0±0.5 | 26.5 | 12.0 | 30.0 | 205 | 0.65 | 20至100 |
| 19 | 3/4 | 19±0.5 | 25.2±0.5 | 29.6 | 10.0 | 25.0 | 240 | 0.76 | 20至100 |
| 22 | 7/8 | 22±0.5 | 28.6±0.6 | 33.0 | 9.0 | 22.5 | 280 | 0.93 | 20至100 |
| 25 | 1 | 25±0.5 | 32.0±0.6 | 36.0 | 8.0 | 20.0 | 300 | 1.03 | 20至50 |
| 32 | 1 1/4 | 32±0.5 | 39.5±0.8 | 43.4 | 6.0 | 15.0 | 420 | 1.26 | 20 |
| 38 | 1 1/2 | 38±0.5 | 45.8±0.8 | 49.8 | 5.0 | 12.5 | 500 | 1.47 | 20 |
| 45 | 1 3/4 | 45±0.5 | 56.5±0.8 | 56.5 | 5.0 | 12.5 | 500 | 1.64 | 20 |
| 51 | 2 | 51±0.5 | 63.0±0.8 | 63.0 | 4.0 | 10.0 | 630 | 1.90 | 20 |
| 64 | 2 1/2 | 64±0.5 | 77.0±0.8 | 77.0 | 3.0 | 7.5 | 700 | 2.50 | 20 |
