衡水众鑫 河北帘布橡胶板各种型号加工定制17*30

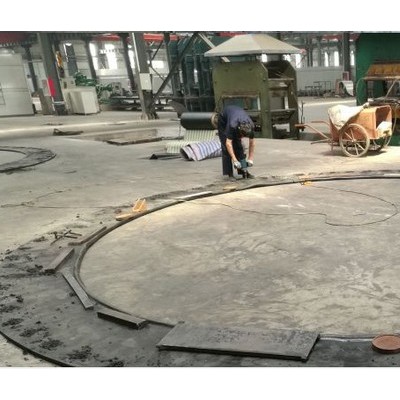

 帘布橡胶板是目前运用较多的盾构、顶管机出洞密封装置，“地下立体交通工程箱涵顶进双重置换工法”所采用出洞密封装置为帘布橡胶板。受顶管机机头断面形状限制，矩形顶管机的帘布橡胶板设计与圆形顶管机、盾构有所不同盾构、顶管机通过洞口时，洞口环形钢板和盾构、顶管机外壳或衬砌管片外壁之间存在环形间隙，若不进行密封，外面土体和水极容易从间隙流入工作井内，长时间会使得洞外土体严重流失，导致土体沉降，因此，须在洞口安装出洞装置以确保施工安全。 （1）盾构出洞装置包括帘布橡胶板、圆环板、扇形翻板及相应的连接螺栓和垫圈：安装顺序为帘布橡胶板-圆形板-扇形翻板。 （2）帘布橡胶板的制作：帘布橡胶板孔道周边，径向尼龙线密集排列，横向棉线稀疏排列，帘布橡胶板由模具分块压制然后连接成一整框。

2、帘布的特点是经线较粗，密度较大，纬线较细，密度很稀疏。按平纹组织编制而成，经线承受制品的全部负荷，纬线仅起连接经线的作用，并保持经线均匀排列，使其不至于紊乱。

3、帘布橡胶板是目前运用较多的盾构、顶管机出洞密封装置，“地下立体交通工程箱涵顶进双重置换工法”所采用出洞密封装置为帘布橡胶板。受顶管机机头断面形状限制，矩形顶管机的帘布橡胶板设计与圆形顶管机、盾构有所不同。 盾构、顶管机通过洞口时，洞口环形钢板和盾构、顶管机外壳或衬砌管片外壁之间存在环形间隙，若不进行密封，外面土体和水极容易从间隙流入工作井内，长时间会使得洞外土体严重流失，导致土体沉降，因此，须在洞口安装出洞装置以确保施工安全。 （1）盾构出洞装置包括帘布橡胶板、圆环板、扇形翻板及相应的连接螺栓和垫圈：安装顺序为帘布橡胶板-圆形板-扇形翻板。 （2）帘布橡胶板的制作：帘布橡胶板孔道周边，径向尼龙线密集排列，横向棉线稀疏排列，帘布橡胶板由模具分块压制然后连接成一整框。 4、帘布橡胶板基本原理： 盾构出洞装置包括帘布橡胶板、圆环板、扇形翻版及相应的连接螺栓和垫圈，安装顺序为帘布橡胶板、圆形板、扇形翻版。安装完成后，圆形板通过连接螺栓迫使帘布橡胶板紧贴洞口，盾构推进过程中，帘布橡胶板随盾构外壁，形成密封止水。此时，扇形翻版翻转后会顶住帘布橡胶板，防止出现前方因水土压力过大而导致帘布橡胶板逆向翻转的情况出现；橡胶板在前方水土压力的作用下还会紧靠扇形翻版，这种密封状态是较为可靠的。

5、盾构、顶管机通过洞口时，洞口环形钢板和盾构、顶管机外壳或衬砌管片外壁之间存在环形间隙，若不进行密封，外面土体和水极容易从间隙流入工作井内，长时间会使得洞外土体严重流失，导致土体沉降，因此，须在洞口安装出洞装置以确保施工安全。（1）盾构出洞装置包括帘布橡胶板、圆环板、扇形翻板及相应的连接螺栓和垫圈：安装顺序为帘布橡胶板-圆形板-扇形翻板。（2）帘布橡胶板的制作：帘布橡胶板孔道周边，径向尼龙线密集排列，横向棉线稀疏排列，帘布橡胶板由模具分块压制然后连接成一整框。

帘布橡胶板是目前运用较多的盾构、顶管机出洞密封装置，“地下立体交通工程箱涵顶进双重置换工法”所采用出洞密封装置为帘布橡胶板。受顶管机机头断面形状限制，矩形顶管机的帘布橡胶板设计与圆形顶管机、盾构有所不同。

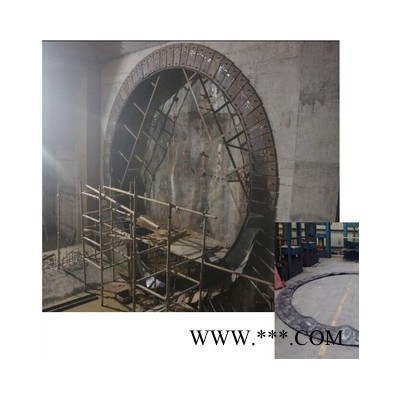

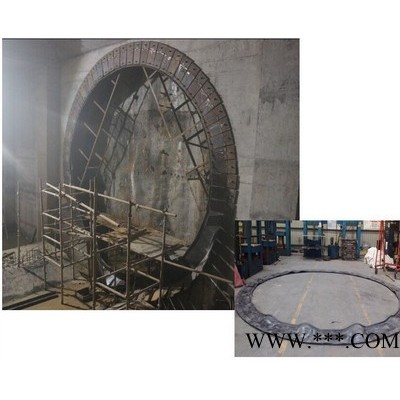

地铁洞门帘布橡胶板1、洞门注浆堵水

为达到在洞门环片的拆除和洞门施工中隧道安全和防水的目的，应首先对洞门的隧道进行壁后注浆。注浆的范围为0～5环；因为始发井的结构与维护结构间渗水严重，也应进行相应的注浆堵水，将0环在该部位环向钻凿注浆孔，埋设注浆管注浆（如图3所示），注浆管的直径为φ42。需要注意的是对注浆压力的控制，最大压力不得大于0.5mpa。

2、地铁洞门帘布橡胶板 搭建脚手架

进行管片切割、拆除施工前，为便于施工，需搭设施工脚手架。根据现场的实际情况，脚手架下方必须保留可让机车通过的通道。施工脚手架由φ51钢管搭设而成，设上下两层平台，用φ51钢管铺设。切割、拆除施工完成后，脚手架暂不拆除，留作结构施工时使用。（3）扣件连接质量检查

扣件紧固质量用扭力扳手检查，抽样按随机均布原则确定。

（4）拆卸作业

拆卸作业按搭设作业的相反程序进行，并应特别注意以下几点：

①连墙件待其上部杆件拆除完毕（伸上来的立杆除外）后才能松开拆去；

②松开扣件的平杆件应随即撤下，不得松挂在架上。

地铁洞门帘布橡胶板

成构架的起始段→按上述要求依次向前延伸搭设，直至**步架交圈完成。交圈后，再全面检查一遍构架质量和地基情况，严格确保设计要求和构架质量→设置连墙件（或加抛撑）→按**步架的作业程序和要求搭设第二步、第三步→随搭设进程及时装设连墙件和剪刀撑→装设作业层间横杆（在构架横向平杆之间加设的、用于缩小铺板支承跨度的横杆）、铺设脚手板和装设作业层栏杆、挡脚板或围护，封闭措施。

扣件式钢管支顶施工工艺：

（1）作业要求本脚手架支撑在隧道结构的砼底板上，基础坚固不需作任何处理。但为了确保立杆稳固可靠，应按构架设计的立杆间距进行放线定位，铺设垫板和安放立杆底座，并确保位置准确、铺放平稳，不得悬空。

（2）搭设作业

①搭设作业程序放置纵向扫地杆→自角部起依次向两边竖立底（第1根）立杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定（固定立杆底端前，应吊线确保立杆垂直），每边竖起3~4根立杆后，随即装设**步纵向平杆（与立杆扣接固定）和横向平杆（小横杆，靠近立杆并与纵向平杆扣接固定）、校正立杆垂直和平杆水平使其符合要求后，按40~60n.m力矩拧紧扣件螺栓，形②搭设作业注意事项

a底立杆应按立杆接长要求选择不同长度的钢管交错设置，至少应有两种适合的不同长度的钢管作立杆。

b在设置**排连墙件前，应约每隔6跨设一道抛撑，以确保架子稳定。

c一定要采取先搭设起始段而后向前延伸的方式，当两组作业时，可分别从相对角开始搭设。

d连墙件和剪刀撑应及时设置，不得滞后超过2步。

e杆件端部伸出扣件之外的长度不得小于100m m。

f在顶排连墙件之上的架高（以纵向平杆计）不得多于两步，否则应每隔6跨加设1道撑位措施。

g对接平板脚手板时，对接处的两侧必须设置间横杆。

h作业层的栏杆和挡脚板一般应设在立杆的内侧。栏杆接长亦应符合对接或搭接的相应规定。

③拆除长杆件时应两人协同作业，以避免单人作业的闪失事故；

④拆下的杆配件应吊运至地面，不得向下抛掷。

3、地铁洞门帘布橡胶板,管片拆除

管片拆除的难度比较大，因此需要采取有效的拆除方法进行拆除。本工程拟采用搭建脚手架对管片进行拆除。

6、帘布橡胶板规格 帘布橡胶板价格 帘布橡胶板使用安装方法 地铁盾构用帘布橡胶板

盾构机头出洞时要求机头与洞门尽量同心，盾构机头外壳不得有突出物，以免撕裂帘布橡胶板，机头外壳表面应涂黄油，以便顶入。帘布橡胶版产品简介： 帘布橡胶板 洞门帘子布 夹布橡胶板 地铁盾构用 盾构机头出洞时要求机头与洞门尽量同心，盾构机头外壳不得有突出物，以免撕裂帘布橡胶板，机头外壳表面应涂黄油，以便顶入。

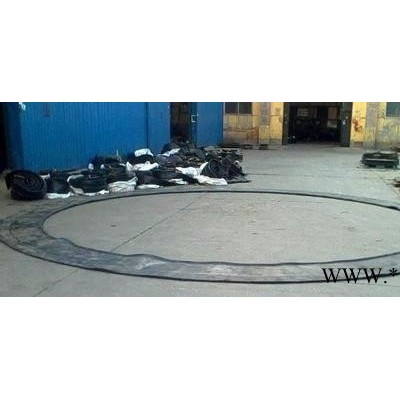

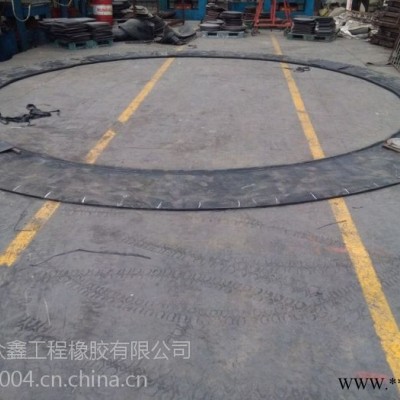

地铁盾构机出洞用帘子布橡胶板，夹布橡胶板。采用氯丁胶、天然橡胶加工制作，径向尼龙线密集排列，横向棉纱线稀疏排列，强度高、柔韧性好。用于洞圈后浇混凝土洞圈防水。

盾构出洞装置包括帘布橡胶板、圆环板、扇形翻板及相应的连接螺栓和垫圈：安装顺序为帘布橡胶板-圆形板-扇形翻板。

洞门帘子布、帘布橡胶板产品使用注意事项：盾构机头出洞时要求机头与洞门尽量同心，盾构机头外壳不得有突出物，以免撕裂帘布橡胶板，机头外壳表面应涂黄油，以便顶入。 7、帘布橡胶板 帘布橡胶板是目前运用较多的盾构、顶管机出洞密封装置，“地下立体交通工程箱涵顶进双重置换工法”所采用出洞密封装置为帘布橡胶板。受顶管机机头断面形状限制，矩形顶管机的帘布橡胶板设计与圆形顶管机、盾构有所不同。 盾构、顶管机通过洞口时，洞口环形钢板和盾构、顶管机外壳或衬砌管片外壁之间存在环形间隙，若不进行密封，外面土体和水极容易从间隙流入工作井内，长时间会使得洞外土体严重流失，导致土体沉降，因此，须在洞口安装出洞装置以确保施工安全。 （1）盾构出洞装置包括帘布橡胶板、圆环板、扇形翻板及相应的连接螺栓和垫圈：安装顺序为帘布橡胶板-圆形板-扇形翻板。 （2）帘布橡胶板的制作：帘布橡胶板孔道周边，径向尼龙线密集排列，横向棉线稀疏排列，帘布橡胶板由模具分块压制然后连接成一整框。

帘布橡胶板基本原理：盾构出洞装置包括帘布橡胶板、圆环板、扇形翻版及相应的连接螺栓和垫圈，安装顺序为帘布橡胶板、圆形板、扇形翻版。安装完成后，圆形板通过连接螺栓迫使帘布橡胶板紧贴洞口，盾构推进过程中，帘布橡胶板随盾构外壁，形成密封止水。此时，扇形翻版翻转后会顶住帘布橡胶板，防止出现前方因水土压力过大而导致帘布橡胶板逆向翻转的情况出现；橡胶板在前方水土压力的作用下还会紧靠扇形翻版，这种密封状态是较为可靠的。从理论上来说，帘布橡胶板内缘拉伸率越大，橡胶板与盾构机之间越密贴，密封止水效果也越好。实际情况并非完全如此： 1、盾构出洞口密封状态下，橡胶板在前方水土压力的作用下会紧靠扇形翻版，这种密封状态较为可靠，所以，出洞状态下的帘布密封效果不必完全依赖帘布橡胶板的拉伸来保持紧贴盾构外壳。 2、橡胶板有一定的最大拉伸率，工程应用中一般约为2.88左右，超过该拉伸率，橡胶板会发生撕裂破坏。
