| 线芯材质 | 镀锡铜线 |
|---|---|
| 芯数 | 18 |
| 护套材质 | 硅橡胶 |
| 电线最大外径 | 1.9（mm） |
| 护套厚度 | 0.7（mm） |
| 标称截面 | 1.2（mm2） |
| 产品认证 | ISO9001-2000 |
| 物料编号 | QS0020 |
| 加工定制 | 是 |
| 颜色 | 黑,红 |
| 品牌 | 群瑟电缆 |
| 型号 | UL3239 JGG AGG JG |

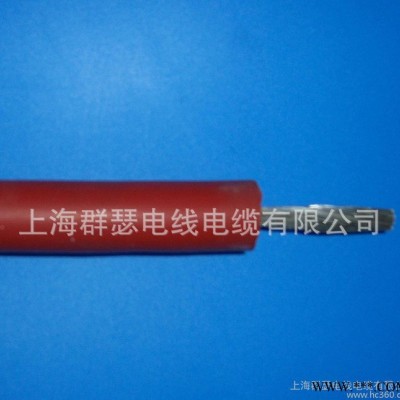

产品型号：AWM3239
执行标准：UL758-2000
产品特性：
1、额定电压：3KV、6KV、10KV、20KV、30KV、40KV、50KV
2、工作温度：-60～+200℃
3、导 体：绞合镀锡铜线
4、绝 缘：硅橡胶
5、颜 色：红/黄/兰/白/黑/黄绿/棕等
用途：
电子电器及其它器械的高电压导线（如电视机、微波炉、汽车等的高压连接线）
交货要求：
按双方合同协议商定，允许不小于10米的短段交货。其数量应不超过交货总长度的10%。
规格结构及技术参数：
| 线规 （AWG） | 导体结构 根数/线径 （mm） | 绝缘厚度（mm） | 平均外径（mm） | 20 ℃时导 体直流电 阻（Ω/km） | 包装 长度 （m） | ||||||
| 3KV | 6KV | 10KV | 20KV | 3KV | 6KV | 10KV | 20KV | ||||
| 26 | 7 × 0.16 | 0.55 | 0.85 | 1.0 | 1.3 | 1.58 | 2.18 | 2.48 | 3.08 | 150 | 100 |
| 24 | 7 × 0.20 | 0.55 | 0.85 | 1.0 | 1.3 | 1.71 | 2.31 | 2.61 | 3.21 | 95.8 | 100 |
| 22 | 19 × 0.15 | 0.55 | 0.85 | 1.0 | 1.3 | 1.86 | 2.46 | 2.76 | 3.36 | 59.4 | 100 |
| 20 | 19 × 0.18 | 0.55 | 0.85 | 1.0 | 1.3 | 2.00 | 2.60 | 2.90 | 3.50 | 36.7 | 100 |
| 18 | 19 × 0.23 | 0.55 | 0.85 | 1.0 | 1.3 | 2.25 | 2.85 | 3.15 | 3.75 | 23.2 | 100 |
| 16 | 19 × 0.30 | 0.55 | 0.85 | 1.0 | 1.3 | 2.60 | 3.20 | 3.50 | 4.10 | 14.6 | 100 |
| 14 | 19 × 0.37 | 0.55 | 0.85 | 1.0 | 1.3 | 3.00 | 3.60 | 3.90 | 4.50 | 8.96 | 100 |
| 线规 （AWG） | 导体结构 根数/线径 （mm） | 绝缘厚度（mm） | 平均外径（mm） | 20 ℃时导体 直流电阻 （Ω/km） | 包装长度（m） | ||||
| 30KV | 40KV | 50KV | 30KV | 40KV | 50KV | ||||
| 26 | 7 × 0.16 | 2.0 | 2.3 | 2.6 | 4.48 | 5.08 | 5.68 | 150 | 100 |
| 24 | 7 × 0.20 | 2.0 | 2.3 | 2.6 | 4.61 | 5.21 | 5.81 | 95.8 | 100 |
| 22 | 19 × 0.15 | 2.0 | 2.3 | 2.6 | 4.76 | 5.36 | 5.96 | 59.4 | 100 |
| 20 | 19 × 0.18 | 2.0 | 2.3 | 2.6 | 4.90 | 5.50 | 6.10 | 36.7 | 100 |
| 18 | 19 × 0.23 | 2.0 | 2.3 | 2.6 | 5.15 | 5.75 | 6.35 | 23.2 | 100 |
| 16 | 19 × 0.30 | 2.0 | 2.3 | 2.6 | 5.50 | 6.10 | 6.70 | 14.6 | 100 |
| 14 | 19 × 0.37 | 2.0 | 2.3 | 2.6 | 5.90 | 6.50 | 7.10 | 8.96 | 100 |
