| 是否有现货： | 是 | 认证： | 沃锐思 |
| 适用原料： | PVC | 类型： | 配混系统 |
| 品牌： | 沃锐思 | 售后服务： | 质保一年 |
| 产品别名： | 真空上料除尘系统 | 产品用途： | 真空上料除尘系统 |
| 电动机功率： | 7.5KW | 外形尺寸： | 5000mm*4500mm |
| 型号： | 500-1000 | 规格： | 500-1000 |
| 商标： | 沃锐思 | 包装： | 薄膜包装 |
| 产量： | 150 |

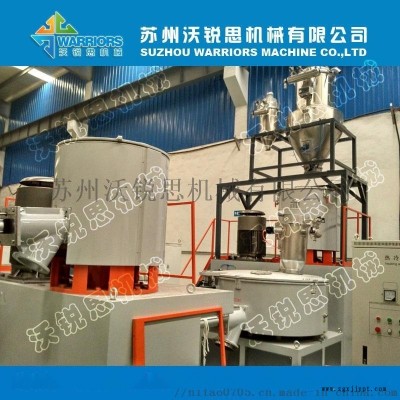

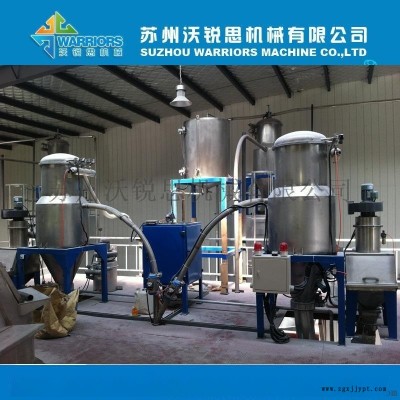

500-1000型高速混合机组真空上料机除尘系统基本介绍 为解决这些问题，我司设计了电脑自动控制称重、配料、输送的系统解决方案。本方案的基本流程为：自动称重，称重完毕的物料投入混合机组，辅以气力管道输送至挤出机。 500-1000型高速混合机组真空上料机除尘系统性能特点
PVC配混料系统是PVC生产线的前道组成部分.是生产线实现长期稳定生产的关键之一.配混料的自动化程度决定着整条生产线的自动化程度.
全自动PVC配混料系统通常由以下几个子系统组成:物料收集系统,物料输送系统,计量配料系统,混合机组,物料存储系统,挤出机上料系统,除尘系统:中央控制系统,中央监控系统等.
自动配料系统由称重配料、混合、输送系统由：物料输送、储料仓、称重计量、搅拌均化、控制系统、钢构平台等部份组成；可广泛应用于：塑料改性、粉体加工、建材及医药等行业。
自动配料系统是以称重加料、配方控制、混合均化、物料输送等流程通过微电脑来控制和数据管理为一体的综合自动化系统，采用三菱或西门子系列PLC和工控微机组建高性能的控制平台。对于设计一套用于生产控制的自动化系统来说，必须达到具有稳定而可靠的运行、简单而实用操作、以及 的性价比。
500-1000型高速混合机组真空上料机除尘系统使用说明物料收集系统
物料收集系统用来将散装或袋装原料通过各种方式收集至储料仓.
散装物料可以直接通过槽车上自带的气力输送装置送至储料仓,袋装物料利用开袋站来收集.
开袋站箱体材料与物料接触处材料均为1Cr18Ni9Ti不锈钢.内表面抛光.为密封结构.开袋站分自动开袋和人工开袋两种:
人工开袋站由防护门.振动筛.磁力架.破拱器等组成.防护门分内外两层.外层为不锈钢门.打开可放包装袋.合上即为密封箱.内层设有软帘门.排料时可有效地防止粉尘的弥漫,振动筛可有效地筛除混在粉料中的杂质.如缝纫线.碎纸片.大颗料等,磁力架可初步除去物料中的铁杂质,破拱装置由气缸及破拱器组成.促成物料的顺利流动.
自动开袋站由输送机.开袋器.过滤器.收集器.排费口等组成.包装袋通过输送机进入开袋器.开袋器里设有螺旋状绞刀.通过旋转运动在破袋的同时将袋与物料一起送至过滤器.过滤器对物料和包装袋进行分离.物料进入收集器.碎袋进入排费口排出.
物料输送系统
物料的输送是配混料生产线实现自动化的关键.在PVC全自动配混料系统中输送系统占有较大的比例:包括原料从开袋站到配料秤上方过度料仓的输送.成品料从混料机至成品料仓的输送.成品料从成品料仓至挤出机的输送.
在这里应用较多的主要有两种形式:螺旋输送及气力输送.而气力输送又可以根据现场实际选用稀相正压.稀相负压.密相正压等几种方式.
螺旋输送机由电机.减速机.螺旋本体组成.结构简单.工作可靠.但输送距离较长时成本较高.
密相气力输送系统的核心部分是一只仓储式气力发送泵(简称仓泵).
仓泵由仓体.蝶阀.排气阀.加料口.气体管路等组成.为密相气力输送系统中的主要设备.当压缩空气进入该发送器的进气阀.再从进气阀到圆锥体内部突起的气嘴.使气体产生涡流.随着发送器内部压力的增加.被送物料成涡旋状流动.以达到物料顺利输送的目的.可利用较低的气压实现低速度.高浓度的输送.
该系统具有噪音低.输送距离长.能耗低.输送量大管路磨损低等优点.而且由于其工作压力较高(0.15~0.3MPa).所以不会在管路中形成堵塞.而且由于在管路中每隔一定距离增加一套助推装置使物料在管路内呈栓状(即一段段相互间隔的气柱和物料柱)向前运动.所以不可能物料离析分层现象.特别适合混合料的输送.助推装置的使用还能有效减小物料的前进速度.
稀相正压气力输送设备一般由萝茨风机.旋转给料机.文丘里发生器组成.
萝茨风机负责提供输送物料所需的低压空气.为保证气压的稳定.萝次风机的上部专门配备有一定容积的储气包.旋转给料机是一种定量加料装置.能保证连续均匀的加料.由于旋转给料机是与萝茨风机配套使用.为防止空气泄露到料仓出现意外.给料机的锁气性能要好.文丘里发生器的外形类似于一只三通.但其内部空气流通管路为利用文丘里原理设计.空气流动阻力小.气流发散较少.
该稀相气力正压输送的 优点在于不需要专门的压缩气源. 较小.但噪音较高.输送距离较短,在输送过程中容易形成物料的离析分层.
稀相气力负压输送主要利用旋涡风机产生真空吸收物料.再通过截尘过滤装置将物料与气体分离.
该负压输送的优缺点类似于稀相正压输送.但不容易引起堵塞. 也 小.
除尘系统
根据使用场合的不同.除尘器的型号各不相同.建议除尘器过滤材料选用进口镀膜材料.该滤芯孔径小于0.5微米.
