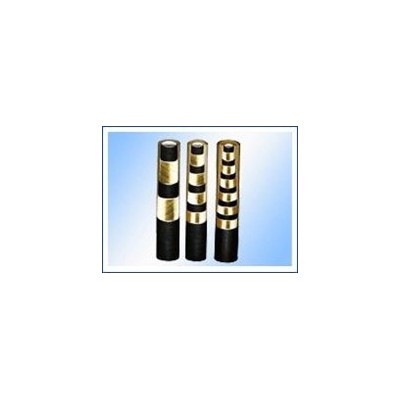

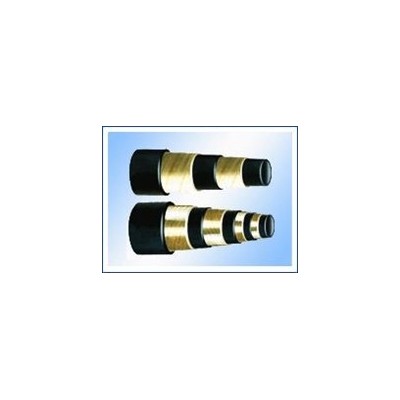

一、产品结构类型:
主要由耐液体的内胶层、中胶层、2或4或6层钢丝缠绕增强层、外胶层组成,内胶层具有使输送介质承受压力,保护钢丝不受侵蚀的作用,外胶层保护钢丝不受损伤,钢丝(φ0.3--2.0增强钢丝)层是骨架材料起增强作用。
二、产品用途:
高压钢丝增强液压胶管主要用于矿井液压支架、油田开采,适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部 门机械化、自动化液压系统中输送具有一定压力(较高压力)和温度的石油基(如矿物油、可溶性油、液压油、燃油、润滑油)及水基液体(如乳化液、油水乳浊 液、水)等和液体传动用,最高耐工作压力可达70-100MPa。
注:本企业钢丝缠绕胶管标准参照GB/T10544-06标准,DIN20023,SAE100R9~13标准,本标准不适合蓖麻油基和脂基液体。
三、产品特点:
1.胶管选用特种合成橡胶配合制成,具有优良的耐油、耐热、耐老化性能。
2.胶管承压力高,脉冲性能优越。
3.管体结合紧密,使用柔软,在压力下变形小。
4.胶管具有优良的耐曲绕性和耐疲劳性。
5.本厂钢丝缠绕胶管一般定尺为20米,可根据要求制成六十米以内。
四、适用温度:-30~+120℃ 。五、2层和4层钢丝缠绕液压胶管技术性能指标 :高压钢丝缠绕胶管 (GB/T 10544-2006)
软管规格 | 内径 | 钢丝层直径 | 外径 | 工作压力 | 爆破压力 | 最小弯曲半径 | 参考重量Kg/m | ||
MPa | Psi | MPa | Psi | ||||||
4sp-6-100 | 6±0.5 | 14.4±0.8 | 19±1.0 | 100 | 14490 | 210 | 30492 | 130 | 0.65 |
4sp-8-80 | 8±0.5 | 16.4±0.8 | 20.5±1.0 | 80 | 11592 | 210 | 30492 | 145 | 0.85 |
4sp-10-70 | 10±0.5 | 19.2±0.8 | 24±1.0 | 70 | 10143 | 210 | 30429 | 160 | 1.03 |
4sp-13-60 | 13±0.5 | 22.0±0.8 | 26±1.0 | 60 | 8694 | 180 | 26082 | 410 | 1.21 |
4sp-16-55 | 16±0.5 | 25.8±0.8 | 29.8±1.0 | 55 | 7970 | 165 | 23909 | 260 | 1.72 |
4sp-19-46 | 19±0.5 | 29.6±0.8 | 33.6±1.5 | 46 | 6665 | 140 | 20286 | 280 | 2.08 |
2sp-19-28 | 19±0.5 | 26.6±0.8 | 30.6±1.0 | 28 | 4057 | 84 | 12172 | 280 | 1.32 |
4sp-22-40 | 22±0.8 | 32.6±0.8 | 36.5±1.5 | 40 | 5796 | 120 | 17400 | 360 | 2.51 |
4sp-25-35 | 25±0.8 | 35.6±0.8 | 39.6±1.5 | 35 | 5800 | 120 | 17400 | 360 | 2.51 |
2sp-25-21 | 25±0.8 | 32.6±0.8 | 36.6±1.5 | 21 | 3043 | 64 | 9274 | 360 | 1.64 |
4sp-32-32 | 32±0.8 | 43.6±0.8 | 47.6±1.5 | 32 | 4637 | 96 | 13910 | 460 | 3.12 |
2sp-32-28 | 32±0.8 | 40.6±0.8 | 44.6±1.5 | 20 | 2898 | 60 | 8694 | 460 | 2.14 |
4sp-38-28 | 38±1.0 | 50.4±1 | 54.4±1.5 | 28 | 4057 | 84 | 12172 | 560 | 4.31 |
4sp-45-35 | 45±1.0 | 57.4±1 | 61.4±1.5 | 35 | 5050 | 105 | 15150 | 650 | 4.87 |
4sp-51-35 | 51±1.0 | 63.4±1 | 67.4±1.5 | 35 | 5050 | 105 | 15150 | 720 | 5.40 |
2sp-51-15 | 51±1.0 | 60.0±1 | 64±1.5 | 15 | 2175 | 45 | 6525 | 720 | 3.42 |
4sp-64-35 | 64±1.0 | 78±1.0 | 83±1.5 | 35 | 5075 | 87 | 12615 | 900 | 6.7 |
2sp-64-15 | 64±1.0 | 74±1.2 | 79±1.5 | 15 | 2175 | 45 | 6525 | 820 | 3.4 |
4sp-76-35 | 76±1.0 | 101.8±1.5 | 108±2.0 | 35 | 5075 | 87 | 12615 | 1200 | 10.5 |
2sp-76-19 | 76±1.0 | 93.4±1.5 | 99±2.0 | 19 | 2755 | 57 | 8265 | 1100 | 8.5 |
4sp-89-35 | 89±1.0 | 114.8±1.5 | 121±2.0 | 35 | 5075 | 87 | 12615 | 1400 | 16.4 |
2sp-89-17 | 89±1.0 | 106.4±1.5 | 112±2.0 | 17 | 2465 | 51 | 7395 | 1200 | 9.8 |
4sp-102-35 | 102±1.0 | 127.8±2.0 | 134±2.5 | 35 | 5075 | 87 | 12615 | 1400 | 18.2 |
2sp-102-15 | 102±1.0 | 119.4±2.0 | 125±2.5 | 15 | 2175 | 45 | 6525 | 1300 | 11 |
4sp-127-30 | 127±1.0 | 154.4±2.0 | 161±2.5 | 30 | 4350 | 75 | 10875 | 1500 | 25.3 |
2sp-127-14 | 127±1.0 | 145.2±2.0 | 151±2.5 | 14 | 2030 | 42 | 6090 | 1400 | 14.5 |
4sp-152-27 | 152±1.5 | 182±2.0 | 189±2.5 | 27 | 3915 | 67.5 | 9787 | 1800 | 33.5 |
2sp-152-13 | 152±1.5 | 172±2.0 | 178±2.5 | 13 | 1885 | 39 | 5655 | 1700 | 17.5 |
4sp-203-25 | 203±1.5 | 239±2.5 | 247±3.0 | 25 | 3625 | 62.5 | 9062 | 2300 | 52.2 |
2sp-203-12 | 203±1.5 | 227±2.5 | 235±3.0 | 12 | 1740 | 36 | 5220 | 2200 | 27 |
6层钢丝缠绕液压胶管技术性能指标:高压钢丝缠绕胶管(GB/T 10544-2006)
软管规格 | 内径 | 钢丝层直径 | 外径 | 工作压力 | 试验压力 | 爆破压力 | 最小弯曲半径 | 参考重量Kg/m | |||
MPa | Psi | MPa | Psi | MPa | Psi | ||||||
6sp-6-110 | 6±0.5 | 16.6±0.8 | 20.6±1.0 | 110 | 15939 | 115.5 | 16736 | 231 | 33472 | 180 | 0.95 |
6sp-10-77 | 10±0.5 | 21.8±0.8 | 25.8±1.0 | 77 | 11157 | 85.5 | 12389 | 231 | 33472 | 210 | 1.48 |
6sp-13-66 | 13±0.5 | 24.8±0.8 | 28.8±1.0 | 66 | 9563 | 72 | 10433 | 198 | 28690 | 260 | 1.75 |
6sp-16-65 | 16±0.5 | 29.0±0.8 | 33.0±1.0 | 65 | 9425 | 97.5 | 14125 | 195 | 28250 | 310 | 2.02 |
6sp-19-60 | 19±0.5 | 33.0±0.8 | 37.0±1.5 | 60 | 8700 | 90 | 13050 | 180 | 25100 | 350 | 2.49 |
6sp-25-50 | 25±0.8 | 39.0±0.8 | 44.0±1.5 | 50 | 7250 | 65 | 10850 | 150 | 21750 | 430 | 2.82 |
6sp-32-45 | 32±0.8 | 47.0±0.8 | 52±1.5 | 45 | 6525 | 68 | 9850 | 135 | 19550 | 530 | 3.79 |
6sp-38-45 | 38±1.0 | 54.2±1.0 | 59.2±1.5 | 45 | 6525 | 68 | 9850 | 135 | 19550 | 660 | 5.76 |
6sp-51-45 | 51±1.0 | 67.2±1.0 | 72.2±1.5 | 45 | 6525 | 68 | 9850 | 135 | 19550 | 820 | 7.13 |
六、注意事项:
1.弯曲半径不应小于给定的弯曲半径,防止损坏胶管骨架或因过度伸张,提早损坏。
2.根据使用条件,正确选用胶管品种,规格,勿错用或代用。
3.胶管使用时,压力要均衡缓步调节,避免突然压力增大而损坏管体。
4.工作地点变动时,应离地搬运,不可拖地,以免划伤外胶后,腐蚀骨架层。
5.输送腐蚀液体,用完后内部应清除干净,防止残留物长久腐蚀管体,或选用相应系列产品。
同时我厂可根据要求生产各种标准钢丝缠绕胶管。
