- 品牌/型号：华灵/HL-45
- 类型：螺杆式
- 型号：HL-45
- 主电动机功率：11-132（KW）kW
- 品牌：华灵
- 生产能力：35-480（Kg/h）kg/h
- 螺杆形式：双头等深等距
- 加工定制：是
- 螺杆直径：45-150（mm）mm
- 螺杆长径比：1:12
45挤橡机组

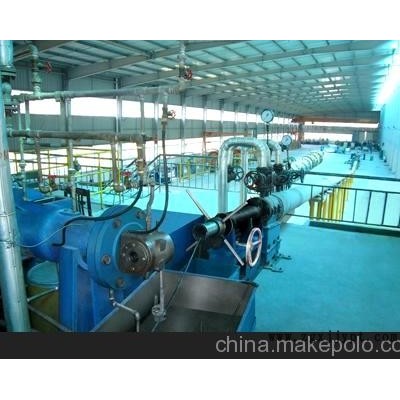

橡胶连续硫化挤出机生产线
HL-45挤出机
Rubber continuous vulcanizing reoduction line
设备用途：
适用于电线、电缆行业橡胶绝缘及护套的挤制硫化。
设备配置：
放线装置、涨力装置、主机、上封闭、硫化管、下封闭、集水箱、牵引装置、收排线架及电器控制
结构特点：
1、 采用连续硫化方式，生产效率高，产品质量好。
2、 配备放线、收线储线架和多套收线装置，可实现连续不间断生产。
3、 挤橡机采用电加热或水加热，水循环冷却，调温迅速，采用仪表控制，温控精确，技术先进。
4、 主机喂料方式采用片状冷喂料，喂料轮主动喂料，保证挤出时缆线外径均匀。
5、 主机采用双螺旋螺杆结构，大长径比，转速高，保证胶料均匀的混合和塑化。
6、 轮带式牵引结构，气动张紧，调节方便。
7、 该机采用进口可编程控制器统一指挥，协调整机各部电气的工作状态。电控技术先进，操作方便，运行可靠
| 部件 | HLSJ-45挤出机 | HLSJ-65挤出机 | HLSJ-90挤出机 | HLSJ-120挤出机 | HLSJ-120挤出机 |
| 放线盘直径(mm) | PN400-PN630 | PN400-PN630 | PN800-PN1600 | PN1000-PN2000 | PN1250-PN2500 |
| 放线形式 | 手动升降 | 手动升降 | 无轴式 | 无轴式 | 无轴式 |
| 张力 | 自动张力 | 自动张力 | 碟式 | 碟式 | 碟式 |
| 张力轮直径（mm） | Φ650/400 | Φ650/400 | Φ800/双轮 | Φ1600 | Φ2500 |
| 张力方式 | 电磁张力 | 碟式 | 碟式 | 碟式 | 碟式 |
| 齿轮箱 | 146# | 173# | 250# | 315# | 350# |
| 料筒、螺杆材料 | 38GrMoAl | ||||
| 螺杆直径（mm） | Φ45 | Φ65 | Φ90 | Φ120 | Φ150 |
| 生产范围（mm） | Φ1-Φ4 | Φ3-Φ10 | Φ8-Φ25 | Φ20-Φ60 | Φ30-Φ70 |
| 电机功率（kw） | 11 | 18.5 | 45 | 90 | 132 |
| 最大出胶量（kg） | 35 | 90 | 180 | 320 | 480 |
| 线速（m/min) | 10-70 | 5-60 | 2-40 | 1~30 | 1~30 |
| 加热功率（kw) | 20 | 25 | 40 | 60 | |
| 机头 | 单色 | ||||
| 密封方式 | 专用密封件 | ||||
| 伸缩方式 | 手动伸缩 | ||||
| 管道材料 | 无缝钢管 | ||||
| 管道长度（m) | 60 | ||||
| 管道外径（mm） | Φ89 | Φ133 | Φ159 | Φ219 | Φ219 |
| 悬链方式 | 直线 | 半悬链加直线 | |||
| 管道压力（mpa） | 0.6-1.6 | 1.2-2.0 | |||
| 冷却管长度（mm） | 2000 | 2000 | 40000 | 6000 | 6000 |
| 密封形式 | 丝杆手动 | ||||
| 水槽材料 | 不锈钢 | ||||
| 水封箱材料 | 不锈钢 | ||||
| 牵引形式 | 轮式牵引 | 轮式牵引 | 气压平胶带 | 气压平胶带 | 气压平胶带 |
| 牵引力轮直径（牵引力）（mm) | Φ500 | Φ650 | Φ1250 | Φ2000 | Φ2500 |
| 汽缸对数 | 4 | 4 | 5 | 6 | |
| 电机功率（kw） | 3 | 5.5 | 7.5 | 11 | 15 |
| 收线盘直径（mm） | PN400-PN630 | PN400-PN630 | PN800-PN1600 | PN1000-PN2000 | PN1250-PN2500 |
| 收线形式 | 双轴式 | 双轴式 | 无轴式 | 无轴式 | 无轴式 |
| 排线形式 | 光杆 | 光杆 | 丝杆 | 丝杆 | 丝杆 |
| 电机功率（kg.m） | 2.5 | 2.5 | 4 | 4 | 6 |
| 控制箱 | 主电机根据客户需求 | ||||
| 操作方式 | 从左到右 | ||||
