- 品牌/型号：锦九洲/XLB-3.15MN
- 型号：XLB-3.15MN
- 类型：平板硫化机
- 运行方式：液压硫化机
- 品牌：锦九洲
- 样式：立式
- 加工定制：是

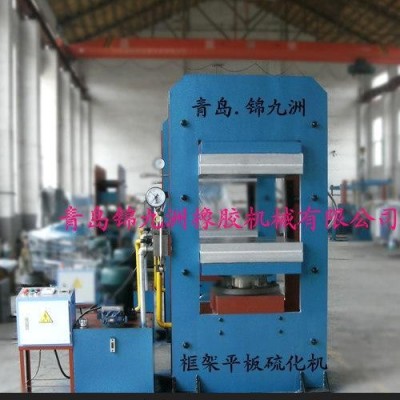

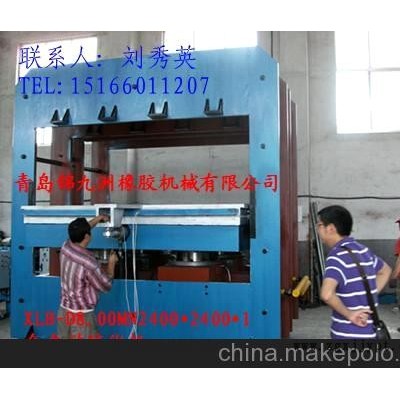

框架平板硫化机，单缸平板硫化机
平板硫化机(框式)适用于硫化各种橡胶塑料模型制品和非模型制品。
该平板硫化机为框式结构，压制形式为下压式（向上）。柱塞在工作液压力作用下上升使热板闭合得压，柱塞下降（即热板开启）靠热板、平台及柱塞自重，驱使工作液流回储油箱，达到下降（即开启）的目的。
框式平板硫化机的油缸由球墨铸铁制成，提高了油缸的受压强度和耐磨性。油缸中放置有用耐油橡胶制成的密封圈，在本机工作中起密封作用。
组合油泵是本机工作的动力源，它供给具有一定压力的工作液。工作液经控制阀进入油缸，将控制阀上的操纵手柄拨到不同的位置，柱塞即可上升或下降。
本机采用管状电加热元件加热，不需要锅炉，可减少空气污染，保持车间清洁。
本平板硫化机外形美观，结构布局合理，操作方便，安全可靠。
产品参数
产品型号 | XLB-DQ(框)1200×1200×2 | XLB-DQ(框)1300×2000×1 | XLB-Q(框)1200×2500×1 | XLB-Q(框)1500×2000×1 | XLB-Q(框)2000×3000×1 | XLB-Q(框)1400×5700×1 |
公称合模力(MN) | 315t | 560t | 750t | 1000t | 1800t | 2800t |
热板规格(mm) | 1200×1200 | 1300×2000 | 1200×2500 | 1500×2500 | 2000×3000 | 1400×5700 |
热板间距(mm) | 200 | 400 | 400 | 400 | 400 | 400 |
工作层数 | 2 | 1 | 1 | 1 | 1 | 1 |
柱塞行程(mm) | 400 | 400 | 400 | 400 | 400 | 400 |
热板单位面积压力(MPa) | 22 | 21.5 | 25 | 33.5 | 30 | 35 |
主电机功率(KW) | 3 | 8 | 9.5 | 11 | 26 | 43.5 |
外形尺寸：(L×W×H)(mm) | 1685×1320×2450 | 2000×1860×2500 | 2560×1700×2780 | 2810×1550×3325 | 2900×3200×2860 | 2400×5800×3600 |
重量(kg) | 9500 | 17000 | 20000 | 24000 | 66000 | 110000 |
