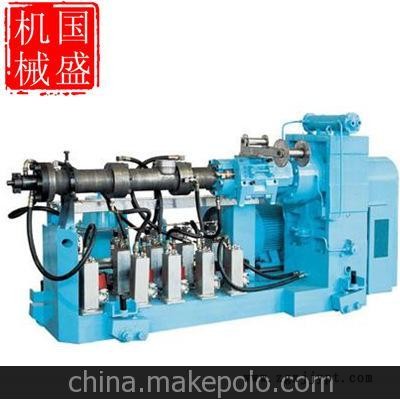

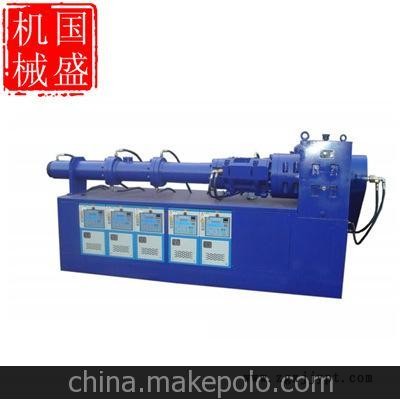

- 品牌/型号:国盛/90
- 加工定制:是
- 品牌:国盛
- 型号:90
- 类型:冷喂料
- 螺杆形式:双头等深不等距
- 主电动机功率:55(KW)kW
- 螺杆直径:90(mm)mm
- 螺杆长径比:20:1
- 螺杆转速:55(r/min)r/min
- 生产能力:120(Kg/h)kg/h
- 重量:3000(kg)kg
- 规格:90
- 螺杆机筒材质:38CrMoALA
橡胶挤出机,是橡胶工业的一种基本设备,是影响产品质量的关键设备之一,在轮胎和橡胶制品的生产过程中起着非常重要的作用。国外橡胶挤出机的发展经历了柱塞式挤出机、螺杆型热喂料挤出机、普通冷喂料挤出机、主副螺纹冷喂料挤出机、冷喂料排气挤出机、销钉冷喂料挤出机、复合挤出机等阶段。
柱塞式
挤出机起源于1 8世 纪 , 英 格 兰 的 J o s e p h B r a ma h于 1 7 9 5年制造的用于制造无缝铅管的手动活塞式压出机被认为是世界上第一 台挤出机 。从那时开始, 在 1 9世纪前 5 0年内, 挤出机基本上只应用于铅管的生产、 通心粉和其它食品的加工、 制砖及陶瓷工业。
在挤出机作为一种制造方法的发展过程中,第 1次有明确记载的是 R . B r o o m a n在 1 8 4 5年 申请的用挤出机生产固特波胶电线的专利。固特波公 司的 H.B e w l g y随后对该 挤 出机进 行了改进 , 并于 1 8 5 1 年将它用于包覆在 D o v e r 和 C a l a i s公司之间的第 1根海底电缆的铜线上。在此后的 2 5年内, 挤出方法 1 3渐重要 , 并且逐渐由电动操纵的挤出机迅速替代了以往的手动挤出机。初期机械操纵的柱塞式挤出机生产了成千上万公里的绝缘电线和电缆, 从而牢固地确立了挤出法用于生产电缆的地位。早期生产电缆的挤出机无论是手动的、 机械的或者液压的, 全都是柱塞式的。在这种生产过程中, 柱塞将热的古塔波胶压入到通有铜导线口模中, 古塔波胶从口模中 挤 出, 这样就包覆在铜导线上形成绝缘层 。
螺杆型
1870年出现的橡胶挤出机是热喂料挤 出机。它喂入的胶料要求必须经过热炼, 且供料均匀、 稳定、 等速, 料温保持在5 0~ 7 0 ℃。其螺杆短, 螺纹沟深 , 均化效果不理想。从2 0世纪 70年代起 。 一度出现长径 比变小的现象。由于热喂料挤出机可连续挤出、 操作简单、 生产效率高、 挤 出成品形状稳定 ,在很多制 品的生产工艺中 , 仍然采用热喂料挤 出机。在轮胎生产中用于各种胎 面、 各种型胶的挤 出以及在胶管、 电缆及其它橡胶制品的生产中用于包胶及胶坯的挤出。
普通型
冷喂料挤出机出现于 2 0世纪4 0年代, 6 0年 代开始得到推广和普及 , 8 0年代成为发展主流。 至9 0年代初期, 欧美等发达国家用冷喂料挤出 机生产的产品 已经 占到生产总量的 9 5 % 。有分离型螺杆挤出机、 挡板螺杆挤出机、空穴式螺杆挤出机、传递式混炼挤出机、销钉螺杆挤出机和多流道传递混合螺杆( MC T ) 挤出机等。从设备结构来看 , 冷喂料挤 出机与热喂料挤出机相比, 一般有较长的机身, 长径比( L / D) 为 8~2 0, 螺纹沟较浅。由于机身长、 功能多, 进料温度低, 其功率比热喂料挤出机大得多, 约相当于同规格热喂料挤 出机的 2— 4倍。如德国贝尔斯托夫公司生产 的直径 为 2 5 0 r a m的冷喂料挤 出机 的功率为5 0 0 k w, 而同规格的热喂料挤出机仅为1 0 5 k w, 但生产能力却比热喂料挤出机低。冷喂料挤 出机的出现简化 了生产工艺 , 所喂胶料不再需要热炼, 胶料在室温下喂入挤出机,即可得到各种形状的制品胶胚。它完全可以替代热喂料挤出机, 并可省去胶料热炼工序, 简化了生产工艺, 并可使机头建立较高压力, 对提高挤出制品质量有一定效果, 因此在某些制品的生产中得到了较为广泛的应用。但是为使胶料得到较好的塑化效果而设计的主副螺纹结构的螺杆, 使挤出产量受到影响, 而且需要较大的驱动功率, 在一些生产工艺中的使用受到了限制。 1.1.4 主副螺纹冷喂料挤出机 主副螺纹冷喂料挤 出机 出现于 1 9 7 0年 , 它的主螺纹与普通型螺杆的螺纹相 同, 主要结构是在主螺纹槽中设置了具有一定高低差的副螺纹,而副螺纹则在螺距和螺棱高度上有所变化 , 只允许通过窄缝向前输送胶料, 从而有效地消除了普通螺杆螺槽中胶料的“ 死区”. 强化了塑化和混炼的效果, 但它对胶料的混炼质量不均匀, 消耗的能量较大。
冷喂料型
冷喂料 排 气 挤 出机 的 出 现 源 于 1 9 5 6年B e r n h a t d t 提出的抽真 空挤 出机螺杆 的设 计。它使用的螺杆按胶料窄压缩段螺槽中的流动状态可分普通型冷排螺杆和强力剪切型冷排螺杆。冷喂料排气挤出机的螺杆分为喂料段、 压缩段、节流段、 排气段和挤出段。节流段采用了浅槽等距等深螺纹, 可使胶料获得较高的剪切和稳定的输送过程, 同时也提高了排气效果。在冷喂料螺杆挤出机中,向挤出机中加人的是室温的胶条。橡胶挤出机也经常按是否用于排气来进行分类[2]。
销钉型
在对挤出技术的不断探索中, 2 0世纪 6 0年代后期和9 0年代初开始了销钉技术的研究, 将销钉从机筒圆周方向径向插入螺杆螺纹槽中, 将流动的胶料进行剪切和搅拌。胶料变成熔体以低剪切速率在螺杆螺纹中流动, 逐渐形成连续的粘流体, 这样便破坏了胶料在挤出过程中的层流和结块现象, 打破了胶块, 达到了胶料塑化好、 胶温低和节能的效果 , 简化了生产工艺。1 9 7 9年该项技术在美国获得了专利。 销钉式冷喂料挤出机的出现, 使冷喂料挤出机技术得到了很大的发展和提高。这种挤出机不仅在螺杆结构上有了较大改进, 而且由于在机筒上增加了销钉, 使其对胶料的塑化性能、 挤出制品的致密性、 挤出量都有很大的提高, 并且排胶温度较低, 可满足多种生产工艺的挤出要求,同时由于改进了螺杆结构, 使其驱动功率下降,单位能耗明显降低。由于其具有塑化性能好、 排胶温度低、 挤出量大的特点, 在橡胶工业生产中得到了越来越广泛的应用。
复合型
在橡胶工业生产中, 复合挤出机主要用于轮胎复合胎面的挤出 , 汽车密封胶条 、 彩色力 车胎胎面, 胶管复合及胶塑复合挤出, 以及胶板多层共挤等。复合挤出生产工艺在橡胶工业生产中属于先进技术, 它可根据制品的不同性能要求,采用不同配方和性能的胶料, 通过复合挤出设备生产出既能节省材料, 又能满足多种性能需求的制品。
挤出机作用就是靠螺杆转动使橡胶强行通过机头的口型使橡胶具备一定的形状的设备,橡胶成型后需要加热(硫化)的就需要硫化箱。
抽真空挤出机螺杆的设计,冷喂料排气挤出机的螺杆分为喂料段、压缩段、节流段、排气段和挤出段。节流段采用了浅槽等距等深螺纹,可使胶料获得较高的剪切和稳定的输送过程,同时也提高了排气效果。
主要型号挤出机主要参数
型号 | 65 | 75 | 90 | 120 | 150 | |
电源 | 主电源-AC 3相5线 380V 50HZ, 控制电源-单相220V 50HZ | 主电源-AC 3相5线 380V 50HZ, 控制电源-单相220V 50HZ | 主电源-AC 3相5线 380V 50HZ, 控制电源-单相220V 50HZ | 主电源-AC 3相5线 380V 50HZ, 控制电源-单相220V 50HZ | 主电源-AC 3相5线 380V 50HZ, 控制电源-单相220V 50HZ | |
总电功率 | 35kw | 75kw | 96kw | 150kw | 240kw | |
挤出装置 |
| 螺杆0~65r/min,变频调速,喂料辊0~38r/min,变频调速 | 螺杆0~45r/min,变频调速,喂料辊0~32r/min,变频调速 | 螺杆0~40r/min,变频调速,喂料辊0~28r/min,变频调速 | 螺杆0~40r/min, 变频调速,喂料辊0~28r/min,变频调速 | |
温控装置水温 | 2段独立密闭式温控循环,温控精度±1℃ | 3段独立密闭式温控循环,温控精度±1℃ | 3-4段独立密闭式温控循环,温控精度±1℃ | 4段独立密闭式温控循环,温控精度±1℃ | 5段独立密闭式温控循环,温控精度±1℃ | |
理论产量 | 60kg/h | 120kg/h | 250kg/h | 400kg/h | 500kg/h |
售前服务:
详尽介绍产品特点,适用范围。
为您策划经济而实用的设备配置方案。
提供你所感兴趣的相关用户的设备运行情况。
提供试样手段。
售中服务:
规划设计现有厂房中的布置配管,提出公用工程条件。
随时与您沟通项目进度情况。
与您共同商榷您的物料所需的工艺条件,螺杆组合,筒体排列方式等。
售后服务:
提供现场安装指导、调试、人员培训。
建立详尽的用户档案。
备有充足的备品备件,解除您因新机型的投入对原有设备维修带来的担忧。
及时提供用户新产品开发时所需的设备调整服务。
客户回访制度,及时反馈设备使用信息。
清河国盛机械设备厂位于河北省清河县,公司东临308国道,紧靠青银高速,大广高速,京九铁路交通四通八达地理位置优越。
清河国盛机械设备厂是一家集设计生产,制造安装,销售服务为一体的紧密型企业,已经初步形成国内橡胶机械挤出成套装备生产基地;公司本着“科技是第一生产力”的指导思想,产品实现了“开发一代,生产一代,研制一代,储备一代”,并凭着一流的产品,一流的质量,一流的服务赢得了客户的信赖和赞赏。橡胶螺杆挤出机制造方面具备开发设计能力公司拥有大,中,小机械加工设备30余台,具有年产挤出机械150余台的生产能力,产品采用CAD辅助设计,实现了从传统制造向现代三维制造的转变。
公司主要生产橡胶橡塑挤出设备,主要产品有门窗密封条汽车密封条等各种密封条成套生产线以及包覆式密封条生产线;橡胶挤出机,热风硫化箱,微波硫化箱,冷却水槽,光电裁断机,盘条机,平板/四柱硫化机,接胶机等各种橡胶机械,并可根据客户需要设计制造各种非标密封条机械。
公司“以名牌为核心,以市场为主线”,坚持“市场是企业的最高领导”,“市场是检验企业一切工作的标准”的市场原则,树立“用户是上帝,市场夺金牌”的市场理念,建立起了覆盖全国的无缝销售网络。公司始终秉承100%的服务宗旨,为广大新老客户提供更加全面,周到,快捷的服务。产品从设计,开发,生产到服务,实行全程监控,产品畅销国内并远销多个国家和地区。
公司现有职工80余人,专业技术人员5人,公司已建成为一个年销售额达3000万元,集科研,设计,制造安装调试与咨询服务为一体的现代化机械企业。
