- 品牌/型号：台湾利拿/KD-IM-75 密閉式混合機生产线
- 重量：20T（kg）kg
- 螺杆转速：35（r/min）r/min
- 生产能力：750（Kg/h）Kg/h
- 外形尺寸：7500×2870×4715mm（m）mm
- 加工定制：是
- 品牌：台湾利拿
- 型号：KD-IM-75 密閉式混合機生产线
- 类型：橡胶液压成型机

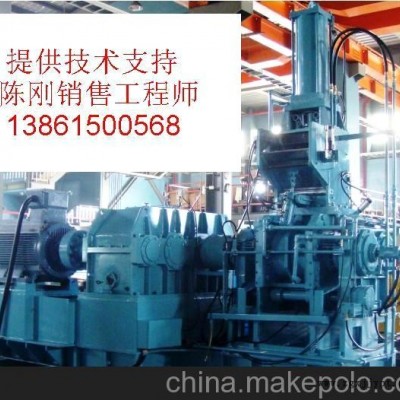

KD-IM-75密 閉 式混 合 機
排料方式:落門式排料
主 要 規 格：
1-1.混合槽全容量 : 130 公升
1-2.有效容量 : 75 公升
1-3.攪拌軸轉速 : 前軸 35.0 R.P.M.(人工投料側)
後軸 30.0 R.P.M.
1-4.攪拌軸型式 : 萬馬力雙葉片結構。
1-5.攪拌軸軸承座 : 材 質: FCD40球墨鑄鐵經精密加工製成。
安 全: 設計有溫度過熱保護控制。
軸 承:使用日製廠品。
1-5.主要材質 : 底 座:低碳鋼板焊接加工製成。
機 架:低碳鋼板焊接接板加工製成。
中間槽:中碳鋼板焊接再經精密加工製成。
側 板:中碳鋼板焊接再經精密加工製成。
加壓蓋:中碳鋼板焊接再經精密加工製成。
攪拌軸:鑄中碳鋼整體鑄造成形再經回火及精密加工製成。
處 理: 攪拌軸葉尖、中間槽及排料錐凸出部位均焊接耐磨耗
材質及拋光處理。
其他混練物接觸面均鍍硬質鉻處理。
1-6.混練物排出 : 型 式:旋轉落門排料裝置。
控 制:油壓系統控制。
1-7.主馬達傳動 : 結 構:使用凸緣型繞性軸聯結器直接傳動方式。
1-8.齒輪減速機 : 馬 力: 250HP／1: 20.5減速比。
型 式:雙出力軸結構。
廠 牌:使用專業工廠製作之產品。
材 質: 齒輪全部使用SCM21材質，經滲碳處理，再經高精度
研磨機齒面加工。
1-8.混練加壓 : 型 式:空壓缸組成。
壓 力:建議使用5-8KG/CM2壓縮空氣。
1-9.攪拌軸軸封 : 結 構:使用彈簧自調式結構。
材 質:磷青銅。
安 全: 設計有溫度過熱保護控制。
1-10. 溫度控制 : 設 計:可通蒸汽加熱／水冷卻。
溫控部份:加壓蓋、中間槽、排料錐、攪拌軸。
結 構:加壓蓋為水套式設計。
排料錐為水套式設計。
中間槽為鑽孔式迴路，具有優良之熱傳導。
攪拌軸葉片為中空設計，具有優良之熱傳導。
1-11. 混料溫度感應 : 設 計:使用C-A type感溫棒，安裝於排料錐中間之部位，
以顯示混練物料溫度。並與溫度控制器連線。
1-12. 配 管 : 機械本體內之溫度控制配管。
機械本體內之空壓控制配管。
電 氣 規 格：
2-1.電力來源 : 380 VOLT X 50 HZ X 1φ
2-2.操作迴路電源 : 220 VOLT X 50 HZ X 1φ
2-3.馬達馬力 : 主馬達:250 HP-AC主馬達。
排料裝置: 3 HP油壓系統。
軸封潤滑裝置: 1 HP潤滑系統。
2-4.操作面盤 : 此設備之電控設計包含安裝有過負載之電流控制錶、電壓表、
蜂鳴器、計時器、操作按鈕、溫度控制器、電流／溫度記錄器
等必備操作按鈕。
2-5.馬達起動方式 : Y-△起動方式。
2-6.攪拌軸轉向 : 正轉。
2-7.電氣配線 : 包含機械本體內配線工作。
主 要 機 件：
3-1.無熔絲開關 : 採用三菱廠牌。
3-2.電磁接觸器 : 採用三菱廠牌。
3-3.繼 電 器 : 採用OMRON廠牌。
3-4.極限 開關 : 採用OMRON廠牌。
3-5.空壓電磁閥 : 採用日製SMC廠牌。
3-6.配 線 : 採用華光電線廠牌。
KD-IM-75万马力生产流程
KD-IM-75密炼机 |
壹台
YS- TYPE万马力下料斗
|
壹台
YS-MR-22开放式炼胶机
|
壹台
YS- TYPE皮带式输送机
|
壹台
YS-MR-22开放式炼胶机（翻料、变频）
|
壹台
XGL-600(KD-LM-75)胶片冷却机10风机 |
壹台
Ⅱ．主要功能：
胶片冷却机具有接取、打印、纵裁、喷淋、浸涂隔离剂、提升挂片、步进风冷、出片摆片、称量、打包、切片等功能。
