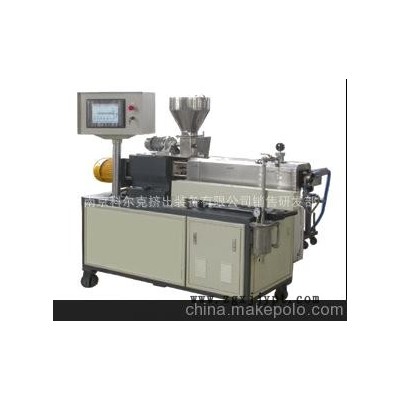

- 品牌/型号：kerke/SHJ-20
- 加工定制：是
- 产品别名：塑料押出机
- 产品用途：塑料造粒机
- 机器中心高：1000（L）
- 电动机功率：5.5（kw）
- 适用原料：PE、PP、PS、ABS
- 螺杆数：双螺杆
- 生产能力：3~15kg/h（kg/h）kg/h
- 螺杆直径：21.7（mm）mm
SHJ20机典型物料作业能力一览表（参考值）
工艺过程 | 典型物料列举 | 作业能力Kg/h（参考值） |
共混改性 | PE、PP、PS+SBS；PA+EPDM；PP+NBR；EVA+硅橡胶等 | 2-10 |
PE、PA、PC、CPE+ABS（合金）；ABS+TPU；PBT+PET；PP+PE等 | 2-10 | |
填充改性 | PE、PP、EVA等+碳酸钙、滑石粉、钛白粉；ABS、PC；PS等+氢氧化铝、氢氧化镁、氧化锑 | 2-10 |
PP、PA、ABS+铁粉、硫粉、陶瓷粉 | 3-15 | |
功能母粒 | PP、PA、ABS、PBT等+阻燃剂及其他助剂：助燃母粒 | 2-10 |
PE、PP、PS等+淀粉：可降解母粒 | 2-10 | |
PE+防雾滴剂、稳定剂：双防母粒 | 2-10 | |
PE、EVA=ABS等+碳黑：黑母粒 | 2-8 | |
色母粒 | PE、PP、ABS、AS、PA、EVA、PET+颜料及助剂 | 2-10 |
玻纤、碳纤增强 | PP、PBT、ABS、AS、PA、PC、POM、PPS、PET等+长纤、短纤、碳纤、晶须等 | 1-8 |
各类电缆料 | HDPE、LDPE、LLDPE、MDPE、EVA、PVC、PP等电缆绝缘料、护套料；PE过氧化物、硅烷交联电缆料；辐射交联电缆料 | 2-8 |
特种物料 | EVA热熔胶、聚氨脂、氟橡胶、氟塑料、PP卷烟滤材、TPR鞋底料+
| |
反应挤出 | 聚酰胺缩聚、聚酰熔体聚合、聚氨脂加聚、聚碳酸脂缩聚反应等 | |
排气脱挥 | 氯化聚丙烯、高吸水性树脂、氯磺化聚乙烯 | |
粉末涂料 | 聚脂类、环氧类、丙脂类、聚氨酯类、丙烯酸酯类 |
一、 SHJ20技术参数
双螺杆长径比40：1
双螺杆电机功率5.5KW交流
二、 机组配置
A、 SHJ 20双螺杆混炼挤出机组
a、齿轮减速箱
1） 减速比：3：1
2） 输出轴转速：0~500rpm
3） 输入轴转速：Max1500rpm
4） 主机传动箱减速与扭矩分配部分合为一体，采用平行三轴式设计，结构紧凑。减速、扭矩分配及两根输出轴径向轴承均使用NSK轴承。
b、润滑油冷却系统
1） 油泵电机0.55KW
2） 润滑油型号：上海海牌6402中负荷齿轮油，型号85W/90GL-4
3） 冷凝器型号：SL-303
4） 润滑油泵型号：CB-B6
c、主机电机
1） 主机电机：5.5KW（交流电机）
2） 电机转速(MAX)：1500RPM
3） 品牌：西门子贝德
d、螺杆
1） 螺杆直径：Φ21.7mm
2） L/D=40:1
3） 螺杆为积木式
4） 螺杆芯轴为40CrNiMoA材质，螺纹元件与芯轴为渐开线联结，强度高，承载负荷大，拆装组合方便。
5） 螺杆元件材质为优质高速工具钢W6MO5Cr4V2,高温真空淬火热处理。
6） 整体硬度HRC62~64。
e、料筒
1） 机筒材质选用45钢为基体，八字孔采用双合金衬套，耐磨合金a-101（Fe-Cr-Ni-B+Carbide）硬度HRC60-64，机筒长度L=120mm/节。
2） 第一节筒体为喂料筒体，第六节筒体为排气筒体，第七节筒体为挤出筒体，其余筒体为闭口筒体.
3） 软水循环系统
a. 机筒内采用软水冷却
b. 意大利进口电磁阀
c. 水管采用紫铜管镀铬处理
d. 冷却形式：水冷
e. 冷却泵：120W
f. 水箱容量：30L
f、加热系统
控温段
料筒段
加热片型式
第一段
进料
一区
第二段
铸铜
二区
第三段
铸铜
三区
第四段
铸铝
四区
第五段
铸铝
五区
第六段
铸铝
六区
第七段
铸铝
用熔温热电偶专测物料熔融温度，用压力传感器专测物料压力。
h、真空脱气装置
1） SK-0.15水环真空泵，淄博联谊真空泵厂
2） 驱动电机：0.75KW交流
3） 最大吸气量：9m³/h
4） 工作液量：0.2 m³/h
j、电气控制系统
1、 3X380V，交流50Hz.
2、 主要电器控制元件为西门子产品
3、 控制按钮为西门子产品
4、 双螺杆电机为交流电机功率5.5KW，双螺杆主机调速装置为日本宫川变频调速器
5、 喂料机调速装置为日本宫川变频调速器
6、 温控仪表采用日本RKC公司产品，双通道智能型，每区一温控
7、 压力表量程为0~25Mpa
8、 电磁阀采用意大利进口电磁阀CEME9313
9、 加热由温控表通过固态继电器控制，采用耐高温导线
10、 电器控制柜控制包括：温控系统；驱动系统；联锁联控系统
