- 品牌/型号：德川/德川预成型机
- 别名：精密预成型机
- 适用范围：橡胶预成型
- 类型：预成型机
- 电动机功率：7.5（KW）KW
结构简介

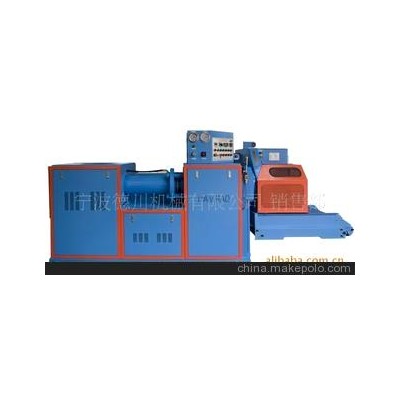

精密预成型机主要由一台柱塞式挤出装置和一套装在机头上的胶坯切割装置组成，此外配有液压系统、真空系统、加热系统、气动系统和电气系统。精密预成型机工作时，打开机头，将经过预热打卷的胶料从料筒前部装入，再关闭机头，调定挤出速度和切割速度（随机提供体积控制表），抽真空、切割，即可得到重量精准的胶坯。
- 挤出装置：由液压缸、料筒、机头等组成。
- 液压装置：选用高压齿轮泵。流量阀选用日本进口YUKEN(油研)产品。液压缸的液压油由流量阀控制，节流前后的压差阀始终控制在一个恒定值，保证准确的控制挤切胶坯的重量。
- 气动装置：用来控制机头开、关（闭）汽缸等动作。
- 抽真空系统：在挤切胶料之前先行抽真空，排除机筒、机头内部的空气和胶料中夹杂的气体，从而提高下工序硫化制品的质量。
- 加热系统:采用水循环加热方式，温度由数字式温控器控制和显示。保证机头、料筒的温度恒定。
- 切割装置：由机架、电机、减速系统组成。可选择变频电机进行无级调速，也可选择四速电机或变速箱变速。在机架下部安装有传送装置。
JY技术参数
项目名称 | 单 位 | JY150 | JY200 | JY250 |
料筒内径 | mm | 150 | 200 | 250 |
总功率 | kw | 16 | 16 | 19 |
油缸最大压力 | Mpa | 36.8 | 20.7 | 17 |
料筒最高温度 | ℃ | 95 | 95 | 95 |
口型最大直径 | mm | 80 | 125 | 190 |
胶坯重量范围 | g | 0.3～100 | 0.3～200 | 0.3～2000 |
胶坯重量精度 | ﹪ | ±1.0 | ±1.0 | ±1.0 |
一次装胶量 | kg | 8～10 | 20～25 | 60～70 |
切刀转速 | r∕min | 35～300 | 35～300 | 24～300 |
外形尺寸（L×W×H） | m | 4×1.1×1.7 | 4×1.1×1.7 | 5×1.1×1.7 |
重量 | T | 3 | 3 | 4 |
