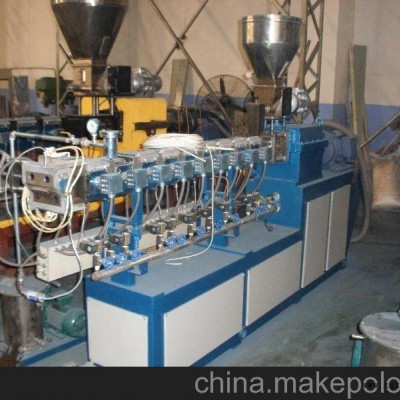

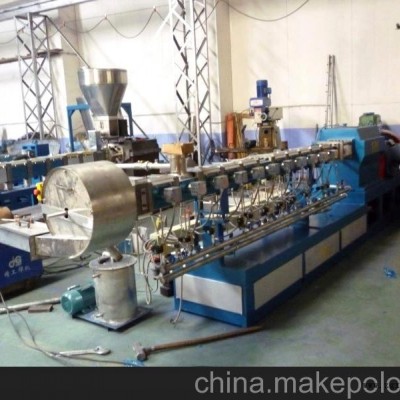

名优品牌 SHJ—75双螺杆混炼挤出机风冷热切机 定制批发

产品价格300000.00元/

产品品牌特亚橡塑

最小起订≥1

供货总量未填

发货期限自买家付款之日起 天内发货

浏览次数699

企业旺铺https://www.zgxjjypt.com/com/shop1361984445201/

更新日期2022-01-14 12:24

企业主推产品

诚信档案

南京跃新机械设备有限公司

会员级别:企业会员

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 南京跃新机械设备有限公司

企业名片
在线询价

企业名片

南京跃新机械设备有限公司

联 系  人:陈璟(先生)

联系固话:13951854156

联系地址:淳化街道田园社区

【友情提示】:来电请说明在橡塑行业网看到我们的,谢谢!

商品信息

基本参数

品牌:

特亚橡塑

所在地:

北京

起订:

≥1

供货总量:

未填

有效期至:

长期有效
详细说明
  • 品牌/型号:特亚橡塑/SHJ-75
  • 重量:3000(kg)kg
  • 螺杆转速:500(r/min)r/min
  • 生产能力:300-500(Kg/h)Kg/h
  • 外形尺寸:多种(m)mm
  • 螺杆直径:71.2(mm)mm
  • 螺杆长径比:36:1
  • 加工定制:
  • 品牌:特亚橡塑
  • 型号:SHJ-75
  • 类型:双螺杆混炼机







地址:南京市沦波门兴隆桥5号

传真:025—84341275                              电话:025—84341293

http:                                手机:13073450968

Email:chenhuizhen8686@.                   联系人:陈惠珍



SHJ—75双螺杆混炼挤出机风冷热切机组配置及报价

一,生产物料:木塑

二,产量要求:300~500㎏/hr(产量根据工艺配方不同)

三,供货范围



序号

名      称

数量

单位

备     注

1

双螺杆计量主喂料系统

1



2

SHJ—75同向双螺杆挤出机

1

L/D36:1,主电机90KW

3

自动搅拌

1

180W

4









5

油润滑系统

1



6

软水冷却系统

1



7

传动箱

1



8

辅机切粒系统

1



9

电仪控制系统

1













10

随机配件:

1、加热器1套

2、传动箱输入、输出油封各一件(共三件)

3、螺杆元件大于300㎜

4、真空元件O型圈四件

5、切粒机刀片10把









11

技术资料

1







四、主要配置说明

(一)SHJ—75双螺杆混炼挤出机组

1、长径比:36:1

2、螺杆直径:71.2㎜,

3、螺杆最大转速:500rpm

4、筒体总长:2610㎜

5、筒体数量;9节

6、主电机:90KW(交流电机)

7、螺杆元件及芯轴(采用目前国内最优的材质)

 1)螺杆与芯轴采用渐开线花键联接,

2)筒体采用耐磨型双金属材质,内衬α101硬质合金套;

3)螺杆元件采用耐磨型高速工具钢材质W6Mo5Cr4V2(6542);

4)螺杆芯轴采用40CrNiMoA材质;

5)第一节筒体设主喂料机,第九节筒体设真空排气口。

2)螺纹组件采用积木式组合,包括螺纹输送组件,捏炼组件。剪切组件,分流组件。齿型组件,返混组件等,可根据任何物料工艺排定组合。

8、传动箱:(在国内挤出机领域材质选用以及加工精度应该是最优良的)

1)传动箱采用平行型,采用平行三轴式设计,集减速与扭矩分配与一体,轴承采用进口轴承。

2)同时采用浸油润滑系统,建立低油位和超压报警系统,及时提醒客户加油和换油,保证传动箱的长时、高效运转。

3)传动箱采用球墨铸铁材料铸造,增加了箱体刚度,提高运转的平稳性及安全系数,整体可靠性与承载能力提高25%以上。

4)螺杆最大转速为500rpm,高速运转。

5)齿轮:精度等级7级高精度,高速重载硬齿面,材料20CrNi2MoA,HRC58—62。

9、筒体加热全部采用铸铝加热器,筒体冷却采用软水循环冷却,循环冷却控制电磁阀采用德国产品。

(二)、单螺杆计量喂料机

1、驱动电机:1.5KW,采用交流电机

2、变频调速:英威腾变频器

3、减速箱速比:11

4、喂料螺杆:啮合螺杆

5、电机与喂料减速机采用直联式,喂料体中带卧式搅拌器,喂料平稳均匀,不架桥。



(四)、辅机切粒系统

1、热切模板一件,孔数90,孔径为7.0mm

2、热切刀杆刀架一套,刀为四把

3、风冷热切粒罩一件,材料为不锈钢,

5、热切粒车一台,电机功率为2.2KW,采用英威腾变频调速

6、与热切罩连接的文氏三通一件,直径为160mm

7、高压风机三台,功率为4KW

8、第一级输送不锈钢管道直径为130mm,管道长4米

9、第一级旋风分离器一件,材料为不锈钢,直径800mm

10、与一级旋风风离器连接的文氏三通一件,直径为130mm

11、第二级输送不锈钢管道直径为160mm,管道长4米

12、第二级旋风分离器一件,材料为不锈钢,直径800mm

13、与二级旋风风离器连接的文氏三通一件,直径为160mm

14、第三级输送不锈钢管道直径为130mm,管道长4米

15、第三级料仓一件,材料为不锈钢,直径1000mm

16、与二级旋风风离器连接的文氏三通一件,直径为130mm

17、300振动筛一台

18、自动搅拌电机一台套



(五)、电气自控系统

1、3×380V,交流50Hz。

2、主要电器控制元件为正泰产品。

3、采用德国维纳尔母线系统。

4、控制按钮为法国施耐德产品。

5、主电机为交流电机,90KW,主机调速装置为英威腾变频器调速。

6、喂料机调速装置为英威腾变频器。

7、欧姆龙智能型温控仪表。温控精度达到±2C°,它可以通过PID自整定系统跟踪物料体系达到最佳控制效率。

8、主断路器(空气开关)均采用正泰产品。

9、电磁阀采用德国电磁阀。

10、微型继电器采用日本OMRON产品。

11、加热由温控表通过固态继电器控制,采用耐高温导线,耐温可达800 C°。

12、热电偶采用补偿导线,以防传送途中信号损失。

13、联锁联控系统:

  1)油润滑系统与主机联锁,即启动油泵后,才能启动主机。

  2)喂料系统与主机联锁,即启动主机后,才能启动喂料机,喂料机出现故障,主机延时停机,主机因故停机,喂料机即停。

3)压力系统与主机联锁,即过压时,主机及喂料均停止工作。

4)电流与主机联锁,即过流时,主机及喂料均停止工作。

五、报   价:以上配置SHJ—75机组最优惠价格为人民币:叁拾万元整  [含税]

六、付款方式:总价30%作为定金,定金到帐合同生效,提货时付65%,其余5%尾款待设备安装调试完成后一次付清。



七、交货期:合同生效后40天内交货,供方负责代办运输,运费由需方承担。



八、安装调试:机组货到后,贵方按我方提供的技术文件使机组安装就位后,通知我方,我方即派调试人员到贵方现场指导设备安装及负责调试;

九、保质期:所供设备无偿保修一年(因贵方操作失误造成的设备损坏及易损件除外),保修期过后,长期提供成本价备品备件服务,终身提供技术咨询服务。



十、售后服务:

1、设备出现问题,接到贵方传真通知后,8小时提供解决问题方案,重大问题约定时                               间内派出维修人员到贵方现场维修。

2、建立回访制度,定期主动联系贵方。

3、长期提供技术咨询服务。

十一、资  料:电气安装图纸各一套,双螺杆挤出机说明书,调速器说明书,螺杆组合图,产品合格证等。
